Колумбия


Подводные лодки типа Pijao (тип 209/1200)


Основные ТТХ

Водоизмещение, т:

- надводное…1180

- подводное…1285

Длина наибольшая, м…55,9

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м-…5,4

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…200

Экипаж, чел…34 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x405

- число х мощность (тип)

дизелей в составе ДГ л.с… 4 х 600 (MTU 12V AZ80)

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ… 4

Скорость полного хода, уз:

- надводная…11

- подводная…22

Дальность плавания (при скорости, уз.), мили:

- в надводная…8000 (8)

- экономическая подводная…400(4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед…AEG SUT (Германия)

Радиоэлектронное

- тип АСБУ…"Signaal М8/24 TFCS"

- тип ГАС…CSU 3-2 с трактами ШП, ЭП, ОГС,

PRS 3-4 (ф "STN Atlas Elektronik GmbH").

- тип системы электронного

противодействия… "Thomson CSF DR 2000",

- тип РЛС. "Thomson CSF Calypso",

(навигац.) и СОРС

Две ДПЛ для ВМС Колумбии были построены в ФРГ по проекту "Ingenieurkontor Lubeck" и первоначально предназначались ВМС Аргентины, но не были востребованы из-за отсутствия финансовых средств, после чего были переданы Колумбии.

ДПЛ типа Pijao относятся к экспортным германским ПЛ типа 209/1200. По архитектуре, конструкции и основным ТТХ они подобны аргентинской ДПЛ Salta типа 209/1200.

Вступившие в строй в 1975 г., обе колумбийские ПЛ в конце 80-х - начале 90-х годов ремонтировались на верфях HDW в Киле. Ремонт, в ходе которого были заменены механизмы, АБ и пр., был завершен в июле 1990 г. на ПЛ Pijao и в сентябре 1991 г. на ПЛ Tayrona.

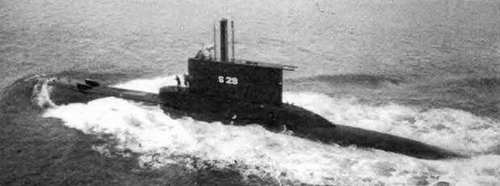

Торпедная ПЛ Tayrona
