Нидерланды

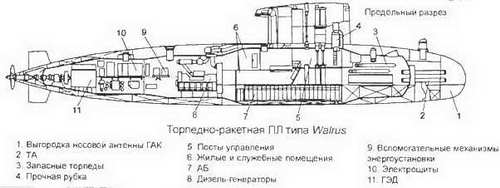

Торпедно-ракетные ПЛ типа Walrus


Основные ТТХ

Водоизмещение, т:

- надводное…2465

- подводное…2800

Длина наибольшая, м…67,7

Ширина корпуса наибольшая, м…8,4

Осадка средняя, м…7,0

Запас плавучести, %…ок.12

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусный

Глубина погружения оперативная, м…300

Автономность, сут…ок 60

Экипаж, чел…50 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ, кВт…3 х 980

("Holec Type 304")

- число х мощность (тип)

дизелей в составе ДГ, л.с…3 х 2300, ("SEMT Pilstik

12PA4V-200 VG" на SS 802 и 803) и ("Brons-Werkspoor O-RUB 215x121" на SS 808 и 810)

- число х мощность ГЭД, л.с…1 х 5430

- число гребных валов…1

- число групп АБ х число

элементов в группе (емкость АБ)…3 х 140 (6500 Ач)

Запас топлива, т…310

Скорость полного хода, уз:

- надводная…13

- подводная…21

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП…10000 (9)

- подводная…ок. 400 (4)

Вооружение

Торпедное и ракетное:

- число х калибр ТА, мм…4x533

- боезапас торпед… 12

- число мин, принимаемых

взамен торпед…40

- тип ракет…UGM-84 "Sub Harpoon"

- тип торпед…Мк 48 Mod 4, NT 37 D

Радиоэлектронное:

- тип АСБУ…SEWACO VIII с системой

обработки и представления данных "Signaal Gipsy"

- тип ГАК…"Thomson-Sintra Octopus"

(экспортный вариант ГАК TSM-2272 "Eledon", приспособленный под требования ВМФ Голландии 1978 79 гг.). в составе: ШПС TSM-2263 с носовой антенной. ШПС TSM-2253 с бортовой антенной, ГАС ОГС TSM-2243, ГАС миноискания TSM-5423, TSM DUUX-5 с разнесенными антеннами (пассивное определение дистанции и ОГС), ГАС с ГПБА GEC Avionics Туре 2026 система обзора кормовых углов, ЗПС и контроль собственных шумов

- тип РЛС…ZW-07 (освещение

обстановки и навигация), "Argos 700М" (СОРС)

- тип перископов…ф. "Pilkington Optronics":

- СК 24 (поисковый) - СН 74 (атаки)

- навигационные системы (состав):

инерциальные системы навигации Sperry Мк 29 Mod 2, спутниковая система навигации NAVSAT, система GPS

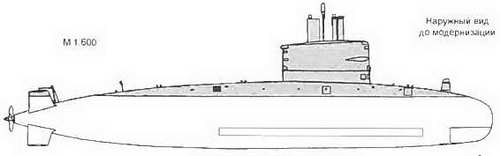

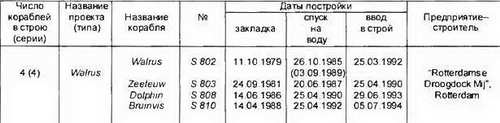

ДПЛ типа Walrus являются развитием ПЛ типа Zwaardvis постройки начала 70-х годов, (водоизмещение 2350/2640 т). У ПЛ типа Walrus "альбакоровская" форма корпуса, Х-образное кормовое оперение, рубочные горизонтальные рули. ПК изготовлен из стали MAREL, повышенной прочности.

ПЛ обладает высокой степенью автоматизации процессов управления кораблем, оружием и техническими средствами за счет чего численность экипажа сокращена с 67 чел. на ПЛ Zwaardvis до 50 чел.

ГАК "Octopus" интегрирован с АСБУ SEWACO VIII. Имеется система связи в подводном положении, использующая выпускаемую антенну длиной 450 м.

На ПЛ S808\aS 810 установлена АСБУ SEWACO VIII с процессорами "Signaal-MV".

ТА, американские типа Мк 67, обеспечивают стрельбу с оперативной глубины погружения. На ПЛ S 808были проведены опытные пуски ПКР "UGM-84-3D Harpoon".

Все ПЛ типа Walrus оборудованы для использования ПКР UGM-84 "Sub Harpoon".

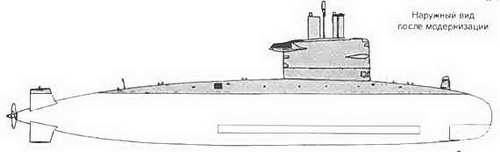

На ПЛ S 803 Zeeleuw в кормовой части ограждения рубки во время ремонта в 1996 г. установлен диффузор выхлопа системы РДП. Затем эта конструкция была установлена и на других ПЛ.

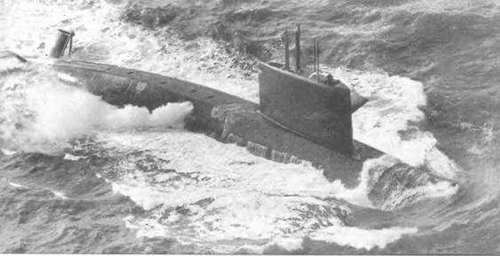

Торпедная ПЛ Zeeleuw
