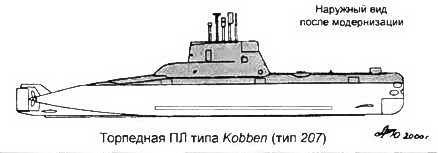

Торпедные ПЛ типа Kobben (тип 207)


Основные ТТХ

Водоизмещение, т:

- надводное…459

- подводное…525

Длина наибольшая, м…47,4

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…200

Экипаж, чел…21 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600

(MTU 12VAZ80 31L)

- число х мощность ГЭД, л.с…1х 1800

- число гребных валов…1

- число групп АБ…2

Скорость полного хода, уз:

- надводная…12

- подводная…18

Дальность плавания (при скорости, уз), мили:

- надводная…5000 (8)

- экономическая подводная…200 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…8

- тип торпед…FFVType61 (Швеция), NT 37С (США)

Радиоэлектронное:

- тип СБУ.. "Kongsberg MSI-90U", ф. "Norsk Forsvarsteknologi", Kongsberg, (Норвегия)

- тип ГАК…CSU 83 (ф. "STN Atlas

Elektronik, GmbH") в составе: ГАС CSU 3 с трактами ШП, ЭП, ОГС, бортовой ГАС целеуказания DUUX 2 (французской ф. "Алкатель")

- тип РЛС…"Kelvin Hughers 1007"

(навигацион.) и СОРС

- тип перископов…ф. "Pilkington Optronics СК30",

"Svenner" (ф. "Pilkington Optronics", "Barr amp; Stround", Великобритания)

ДПЛ типа Kobben спроектированы и построены в 60-е годы в ФРГ (тип 207). Они являются модификацией западногерманских ДПЛ типа 205 с увеличенной глубиной погружения, улучшенной мореходностью и несколько большим водоизмещением. Норвежские ПЛ имеют в составе вооружения торпеды американского и шведского производства и частично норвежскую и французскую радиоэлектронную аппаратуру. Архитектурно-конструктивный облик, основной состав оборудования и его компоновка на ПЛ типов 207 и 205 в целом одинаковы.

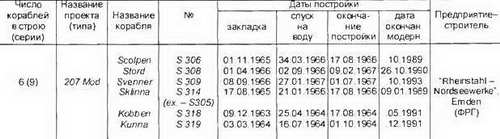

Девять ДПЛ типа Kobben, вступившие в строй в 1964-1967 гг., после примерно 25-ти летней службы в 1989-1993 гг. были модернизированы на верфях Uzivale Shipyard" (Берген). При проведении модернизации были заменены механизмы, РЭВ и пр. При этом потребовалось увеличение длины корпуса ПЛ.

В 1986-1989 гг. три ПЛ: Utvaer, Uthang и Куа были переданы ВМС Дании (ПЛ Tumleren, Saelen, Sprineren в датском флоте).

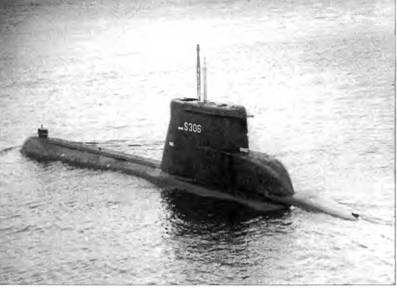

Торпедная ПЛ Scolpen
