Пакистан

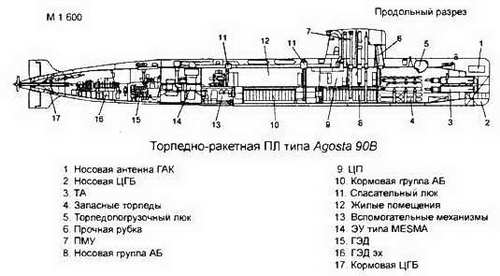

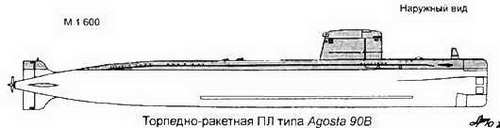

Торпедно-ракетные ПЛ типа Agosta 90В


Основные ТТХ

Водоизмещение, т:

- надводное…ок.1800

- подводное…2075

Длина наибольшая, м…76,2

Ширина корпуса наибольшая, м…6,8

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения оперативная, м…350

Автономность, сут…60

Экипаж, чел…36 (7 офицеров)

Энергетическая установка:

- тип…комбинированная (ДЭУ

с полным электродвижением + воздухонезависимая установка MESMA)

- число х мощность ДГ кВт…2x1250

- тип и мощность дизелей

в составе ДГ л.с…2 х 1800 ("SEMT-Pielstick 16PA4V 185 VG")

- число ГЭД, л.с…1

- мощность ЭУ MESMA, кВт…200

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- в режиме РДП…8500 (9)

- экономическая подводная

под АБ…350 (3.5)

- экономическая подводная

при работе ЭУ MESMA…940 (4)

Вооружение Торпедно-ракетное:

- число х калибр ТА, мм…4 х 533

- боезапас ракет и торпед…20

- тип ракет… ПКР "SM 39 Exocet" (Франция) -тип торпед…ECAN F17Mod2(Франция)

- тип мин, принимаемых

взамен торпед и КР… "Stonefist"

Радиоэлектронное:

- тип АСБУ…SUBTICS

- тип ГАК…TSM2233C

комплектом из шести ГАС

- система электронного

противодействия…ARUR, ARUD

- тип РЛС…Thomson-CSF DRUA, СОРС

- тип перископов… ф "Sopelem" St 95 и J 95

ПЛ Agosta 90В -третья ПЛ типа Agosta 90 (см. ПЛ типа Agosta 90 строящаяся по лицензионному договором между Францией и Пакистаном), отличающаяся от первых двух наличием анаэробной вспомогательной типа MESMA*. ПЛ будет построена по французскому проекту на верфи в Пакистане при технической помощи Франции.

ЭУ MESMA является замкнутой системой, включающей парогенератор и паровую турбину, вращающую электрический генератор. Топливом для ЭУ служит этанол, окислителем - кислород, хранящийся на ПЛ в сжиженном виде в изотермической цистерне. Часть образующегося при горении углекислого газа сбрасывается за борт, другая часть - смешивается с кислородом. Запасов кислорода и этанола хватает на 235 часов подводного хода со скоростью 4 узла. Созданная французскими специалистами энергоустановка MESMA была испытана в 1998 г. В 2000 г. блок установки в лодочном исполнении намечалось доставить из Франции в Пакистан на строящуюся третью ПЛ типа Agosta 90В. Затем блоками установки этого типа будут оснащены ранее построенные с ДЭУ две ПЛ типа Khalid (Agosta 90). Для этого потребуется врезка в ПК 8-10 м дополнительной секции. Водоизмещение ПЛ при этом возрастет примерно на 200 т.

* Moduled Energic Sous-Marine Autonomie
