Торпедно-ракетные ПЛ типа Hangor (тип Daphne)


Основные ТТХ

Водоизмещение, т:

- надводное…869

- подводное…1043

Длина наибольшая, м…57,8

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…4,6

Запас плавучести, %…ок.17

Архитектурно-конструктивный тип…полуторакорпусная

Глубина погружения оперативная, м…300

Автономность, сут…30

Экипаж, чел…45 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 850

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 850 ("SEMT-Pielstick

12PA4V185);

- число, тип и мощность ГЭД, л.с…2 х 1300/800*

- число гребных валов…2

- число групп АБ х число

элементов в группе..2x80

Запас топлива, т…90

Скорость полного хода, уз:

- надводная…13

- подводная…15,5

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили: -надводная…2710(12,5)

- подводная…300 (3)

- в режиме РДП…3000 (10)

или 4300 (7,5)

* Мощность форсажная/продолжительная.

Вооружение

Ракетно-торпедное:

- число х калибр ТА в ПК, мм…8 х 550

- число х калибр забортных ТА, мм…4 х 550

- боезапас ракет и торпед…12

- тип ракет…ПКР UGM-84 "Sub-Harpoon"

- тип торпед…Е15, ECAN L5 Mod3

- число и тип мин принимаемых взамен торпед…12 "Stonefish"

Радиоэлектронное:

- тип ГАС:…ГАС DUUA-1 (активно-пассивная)

ШПС DSUV-1 (с носовой антенной)

- тип РЛС…"Thomson Sintra CSF DRUA31"

(навигац.). ARUD (СОРС)

- навигационные системы

(состав)…системы радионавигации

DECCA и "Loran", 2 эхолота.

гидрокомпас, лаг, автопрокладчик

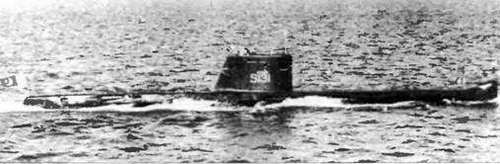

ДПЛ типа Hangor целом подобны ПЛ типа Daphne, построенным во Франции для Португалии и Южной Африки, а также Daphne испанской постройки. В их конструкцию были внесены некоторые изменения, согласно требованиям ВМС Пакистана, включая, в частности учет местных климатических условий.

ПЛ S 131 Hangor была тяжело повреждена в сентябре 1990 г., отремонтирована и вновь вошла в состав флота в 1992 г.

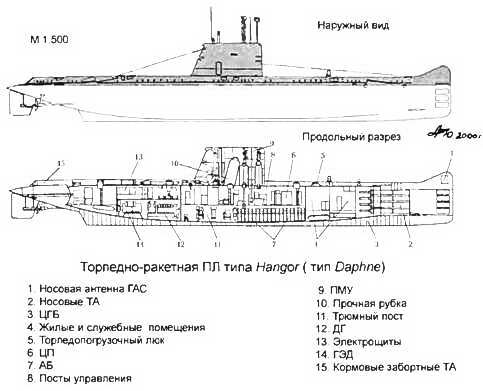

(Более подробно о конструкции ПЛ типа Daphne см. ПЛ типа Delfin ВМС Испании).
