Основные ТТХ

Водоизмещение, т:

- надводное…1185

- подводное…1290

Длина наибольшая, м…56

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5.5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, оперативная, м…250

Автономность, сут…50

Экипаж, чел…31-35 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…4 х 600

(MTU 12V493AZ80 GA31L)

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп тип АБ х число

элементов в группе…4 х 120

(ф. "Hagen VARTA")

Скорость полного хода, уз:

- надводная…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…8200 (8)

- экономическая подводная…240 (8)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед…А184 ("Whitehead")

Радиоэлектронное:

- тип СБУ…"Sepa Mk 3" или

"Signal Sinbad М8/24"

- состав ГАК…ГАС CSU 3 ("Atlas Elektronik")

с трактами ШП, ЭП, ОГС; ГАС DUUX 2С ('Thomson Sintra") или PRS3 ("Atlas Elektronik)

- тип РЛС…"Thomson-CSF Calypso"

(навигац.), СОРС

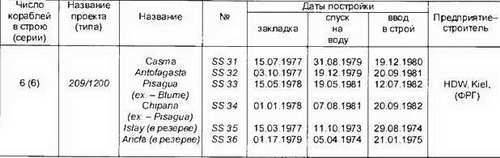

Строительство для перуанских ВМС германских экспортных ДПЛ типа 209/1200 осуществлялось на верфях HDW в Киле в два этапа. Первые две ПЛ были переданы Перу в 1974-1975 гг., остальные четыре корабля - в 1980-1983 гг Технический облик и основные ТТХ этих ПЛ в целом такие же как у ДПЛ германской постройки типа 209/1200, экспортируемых в Аргентину, Колумбию и др. страны.

После вступления в строй ПЛ типа Casma проходили ремонты, в ходе которых были заменены торпеды типа SST-4 на А184, установлены новые приборы управления торпедной стрельбой пр.

В настоящее время боевом составе флота находятся четыре ПЛ из шести. ПЛ Islay и Arica 70-х годов постройки находятся в резерве.

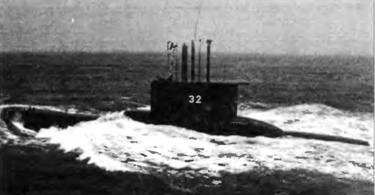

Торпедная ПЛ Antofagasta
