Торпедные ПЛ типа Abtao (тип Mackerel)


Основные ТТХ

Водоизмещение, т:

- надводное…825

- подводное…1400

Длина наибольшая, м… 71,4

Ширина корпуса наибольшая, м…6,7

Осадка средняя, м…4,3

Архитектурно-конструктивный тип… двухкорпусная

Глубина погружения, м…120

Экипаж, чел…40

Энергетическая установка:

- тип…ДЭУ

- число х мощность (тип) дизелей, л.с…2 х 1750

(G. М. 12-278А)

- мощность генератора, кВт…60

- число, х мощность ГЭД, л. с…2 х 1200

- число гребных валов…2

Запас топлива, т…40

Скорость полного хода, уз:

- надводная…16

- подводная…10

Дальность плавания (при скорости хода, уз), мили:

- надводная…5000(10)

Вооружение Торпедное:

- число х калибр ТА, мм…6x533

- боезапас торпед…14

- тип торпед…МТ37СиМГ14

Артиллерийское:

- число х калибр АУ, мм…1 х 127

- тип ГАК…EDO 1102/1105

- тип РЛС…SS-2A (навигационная), СОРС

Единственные в мире ПЛ с артиллерийским вооружением, являются модификацией американских ДПЛ типов Marlin и Bonita.

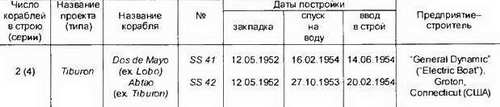

Вся серия насчитывала 4 корабля, которые и вступили в строй в 1954-1957 гг. В резерве с 1990 г. и 1993 гг., соответственно. В отличие от прототипа имеют, обводы легкого корпуса, оптимизированные для подводного плавания. АБ увеличенной емкости, более экономичные дизели и ГЭД, устройство РДП и более совершенные ГАС и РЛС ПЛ предназначены для действий в прибрежной зоне. Оружие используется для полицейских функций.

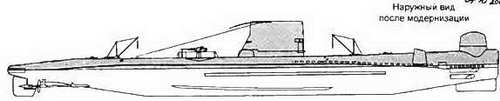

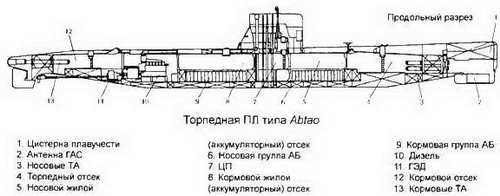

В архитектурно-конструктивном плане это двухкор-пусные ПЛ с ПК, разделенным прочными переборками на шесть отсеков. В междубортном пространстве расположены ЦГБ, продувание которых обеспечивает ПЛ запас плавучести составляющий 28% от величины надводного водоизмещения. Неоднократно модернизировались: установлены новые АБ, модернизировано электрооборудование и другие системы. В 1980 г. установлен ГАК 1102/1105 ф. "Edo", представляющий собой улучшенную модификацию ГАК BQA-1A/BQR-3. Основная носовая антенна размещена в большом обтекателе на верхней палубе в носовой части ПЛ.

Немодернизированные ПЛ Angamos (SS 43, ex. -Atun) и Iguique (SS 44, ex. - Merlin) были исключены из состава флота соответственно в 1990 и 1993 гг.
