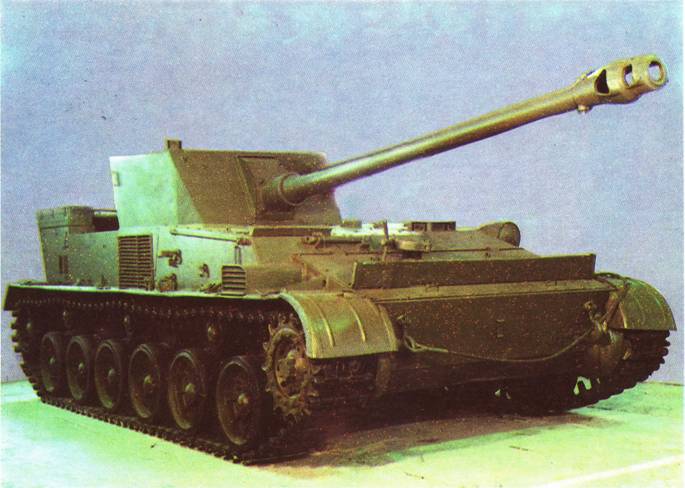

САМОХОДНАЯ УСТАНОВКА СУ 100П

Разработана в 1949 году. Выпускалась опытной партией. На вооружении не состояла. В боях не использовалась.


Тактико-техническая характеристика

м асса, т. . 21,6

Экипаж, чел. 4

Габаритные размеры (длина х ширина х высота), мм .. 7800 х3100 х 2262

Вооружение

пушка, шт. 1

калибр, мм . 100

боекомплект, выстрелов 50

Броневая защита, мм лоб корпуса и борта корпуса . 15

Мощность двигателя, л.с 400

Скорость максимальная, км/ч 65

Запас хода по шоссе, км.. 300

Глубина водных преград, преодолеваемых вброд, м 1


Особенности конструкции

База – специальная.

Общая компоновка – в передней части корпуса справа размещено моторно-трансмиссионное отделение, слева -отделение управления, боевое отделение – в средней и кормовой частях корпуса. Вооружение – пушка установлена на тумбе, механизмы наведения по горизонтали и вертикали секторные; установлены телескопический и панорамный прицелы.

Защита – корпус сварной, из катаных броневых листов; боевое отделение с боков прикрыто откидывающимися броневыми щитами;

Шасси – двигатель 12-цилиндровый, четырехтактный дизель, система охлаждения двигателя с изолированным воздушным трактом, эжекпионная; трансмиссия механическая двухпоточная; коробка передач находится в одном блоке с планетарным механизмом поворота; подвеска индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа; гусеница с резинометаллическим шарниром.
