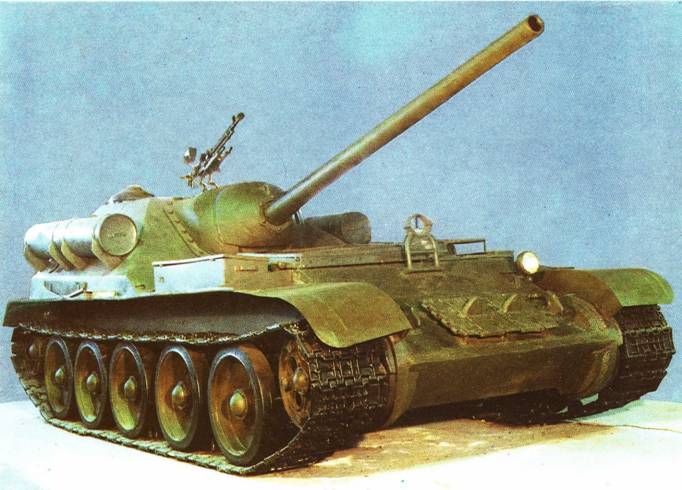

САМОХОДНАЯ УСТАНОВКА СУ-101

Разработана в 1944 году. Выпущен только опытный образец. На вооружении не состояла. В боях не использовалась.


Тактико-техническая характеристика

Масса, т . 34,1

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм 7030x3110x2730

Вооружение

пушка, шт.. 1

калибр, мм.. 100

боекомплект, выстрелов .. 35

пулемет.. 1

калибр, мм.. 12,7

боекомплект, патронов 450

Броневая защита, мм

лоб корпуса . . 90

лоб рубки.. 120

Мощность двигателя, л.с 500

Скорость максимальная, км/ч 54

Запас хода по шоссе, км.. 167

Глубина водных преград, преодолеваемых вброд, м 1,3


Особенности конструкции

База – СУ-100, с использованием агрегатов танков Т-34 и Т-44.

Общая компоновка – закрытая; боевая рубка расположена в задней части, двигатель и трансмиссия – в передней.

Вооружение – использованы телескопический прицел для стрельбы прямой наводкой и панорамный – для стрельбы с закрытых огневых позиций.

Защита – корпус сварной, из катаных броневых деталей с рациональными углами наклона; кормовой лист корпуса и рубки – общий.

Шасси – двигатель 12-цилиндровый, V-образный, четырехтактный дизель водяного охлаждения продольного расположения; трансмиссия аналогична трансмиссии танка Т-34; охлаждение тормозных лент коробки передч с помощью осевого вентилятора; подвеска аналогична подвеске танка Т-44; гусеничный движитель аналогичен движителю танка Т-34.
