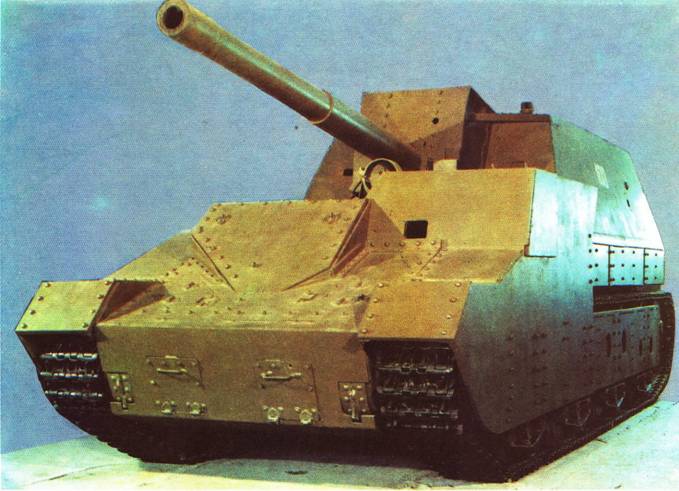

САМОХОДНАЯ УСТАНОВКА СУ-14Бр2


Разработана в 1939 году. Выпущена в одном экземпляре. На вооружении не состояла. Использовалась в боях в период финской кампании и в битве за Москву.


Тактико-техническая характеристика

Масса, т. 65

Экипаж, чел. 7

Габаритные размеры (длина х ширина х высота), мм .. 10000 х 3370 х 3560

Вооружение

пушка, шт. 1

калибр, мм.. . 152

боекомплект, выстрелов, 16

пулемет, шт. 4

калибр, мм.. 7,62

боекомплект, выстрелов 2655

Броневая защита, мм

лоб корпуса и рубки. 50

Мощность двигателя, л.с 500

Скорость максимальная, км/ч 25

Запас хода по шоссе, км .. 150

Глубина водных преград, преодолеваемых вброд, м 1


Особенности конструкции

База – специальная с использованием узлов танков Т-28 и Т-35.

Общая компоновка – боевое отделение размещено в средней и задней частях корпуса машины, моторно-тарнсмиссионное и отделение управления – в передней части.

Вооружение – пушка имеет тумбовую установку с качающейся бронировкой; пулеметы размещены спереди, по бортам и в корме рубки.

Защита – корпус сварной и клепаный из катаных деталей.

Шасси – двигатель 12-цилиндровый, V-образный, четырехтактный, карбюраторный, жидкостного охлаждения; трансмиссия механическая; подвеска блокированная, пружинная.
