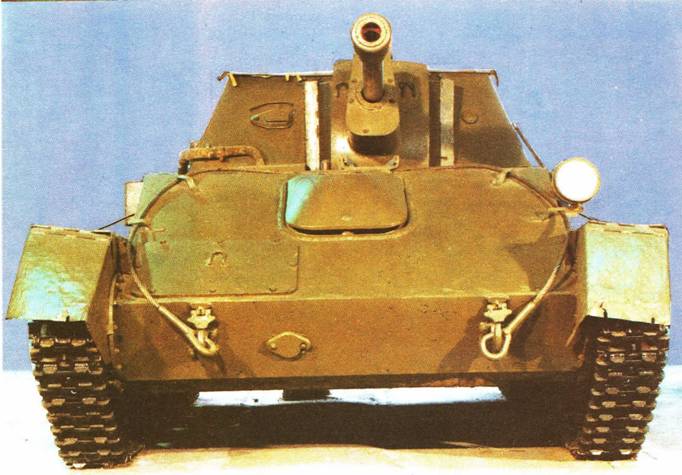

САМОХОДНАЯ УСТАНОВКА СУ-76

Разработана в 1943 году. Выпускалась серийно с 1943 г. Состояла на вооружении Советской Армии. Использовалась в боях Великой Отечественной войны.


Тактико-техническая характеристика

Масса, т.. 11,2

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм . 5250x2715x2200

Вооружение

пушка, шт.. 1

калибр, мм. 76,2

боекомплект, выстрелов 60

Броневая защита, мм 35

Мощность двигателя, л.с.140 (2 х 70)

Скорость максимальная, км/ч. 44

Запас хода по шоссе, км 330

Глубина водных преград, преодолеваемых вброд, м 0,8


Особенности конструкции

База – танк Т-70.

Общая компоновка – силовая установка состоит из двух двигателей автомобильного типа, расположенных в средней части корпуса.

Вооружение – угол возвышения пушки 25 градусов, склонения – 2,5 градуса, горизонтального наведения 15 градусов.

Защита – корпус машины изготовлен из броневых катаных листов толщиной 6, 7, 25 и 35 мм. Шасси – силовая установка автомобильного типа, шестнцилиндровая, карбюраторная, жидкостного охлаждения, соединена с силовой передачей параллельно; механическая трансмиссия размещена в передней части корпуса; она состоит из главных фрикционов сухого трения, двух четырехскоростных коробок передач, соединительного вала, бортовых фрикционов с ленточными тормозами, бортовых передач.
