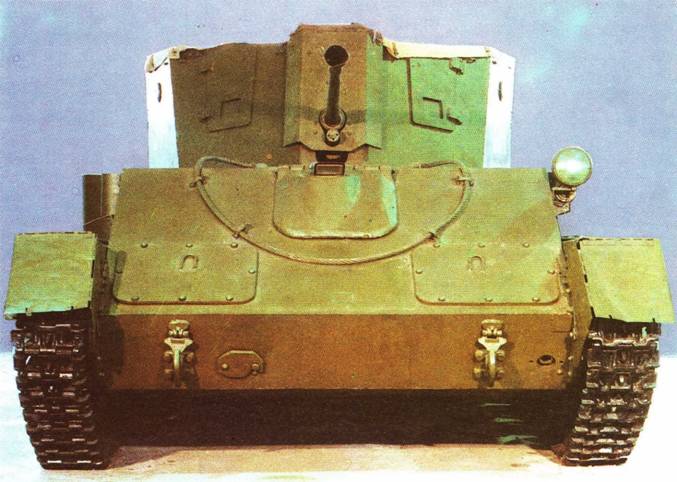

ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА ЗСУ-37

Разработана в 1943 году. Выпускалась серийно с 1944 г. Состояла на вооружении Советской Армии. Использовалась в боях Великой Отечественной войны.


Тактико-техническая характеристика

Масса, т.. 12,2

Численность экипажа, чел 6

Габаритные размеры (длина х ширина х высота), мм .. 5250x2745x2180

Вооружение

зенитная автоматическая пушка,

шт. 1

калибр, мм .. 37

боекомплект, выстрелов 320

Броневая защита, мм

лоб корпуса .. 35

башня 15

Мощность двигателя, л.с. . 140 (2 х70)

Скорость максимальная, км/ч 42

Запас хода по шоссе, км.. 328

Глубина водных преград, преодолеваемых вброд, м 0,8


Особенности конструкции

База – самоходная установка СУ-76, использованы агрегаты танка Т-70.

Общая компоновка – силовая установка расположена в средней части корпуса у правого борта. Вооружение – автоматическая пушка, прицел с дальномером; большой боекомплект и свободные объемы боевого отделения обеспечивают высокую маневренность и хороший темп ведения огня. Защита – корпус машины из броневых листов толщиной 10, 15 и 35 мм, сварной. Шасси – силовая установка включает два карбюраторных шестицилиндровых автомобильных двигателя мощностью по 70 лошадиных сил; оба двигателя соединены последовательно; трансмиссия состоит из двухдискового главного фрикциона сухого трения, четырехступенчатой коробки передач, главной передачи, двух многодисковых бортовых фрикционов сухого трения и двух однорядных бортовых передач; приводы управления – механические.
