Штурмовые винтовки и автоматы


Австрия 5,56-мм семейство AUG «Штейр» (винтовка Stg-77)

Эта штурмовая винтовка была разработана фирмой «Штейр» в тесном сотрудничестве с армией Австрии. Первые партии поступили в части в 1978 г. В настоящее время продолжается массовый выпуск.

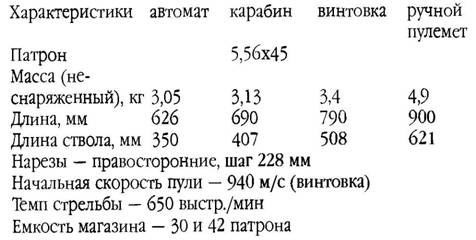

Винтовка AUG (армейская универсальная винтовка) может использоваться в различных вариантах: как «десантный» автомат с длиной ствола 350 мм (AUG «Фалширмягер»); как карабин со стволом в 407 мм; как стандартная штурмовая винтовка с длиной ствола 508 мм (AUG-A1 или AUG-1); как ручной пулемет с тяжелым стволом длиной 621 мм. Во всех моделях используют магазин емкостью 30 патронов, а в варианте ручного пулемета – магазин емкостью 42 патрона. Все типы оснащены оптическим прицелом, который выполнен как одно целое с рукояткой для переноски. По усмотрению заказчика, может устанавливаться кронштейн для крепления других оптических и ночных прицелов.

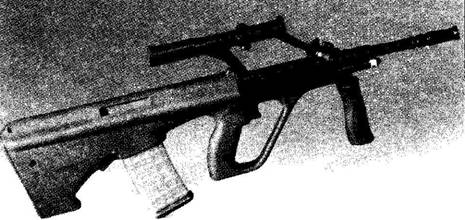

Штурмовая винтовка семейства AUG-77 – в варианте F88


Винтовка AUG разработана по схеме «буллпап» и имеет современный обтекаемый дизайн. Ее длинный ствол, нестандартно расположенный прицел и мощный обрубленный приклад смотрятся необычно. Заложенная разработчиками идея преследовала цель создания легкого по весу и в обращении модульного оружия, которое можно было бы применять при действиях на боевых машинах и детали которого позволяли бы легко изменять конфигурацию оружия. Так, для стрельбы с левого плеча необходимо переставить выбрасыватель и повернуть крышку окна для выбрасывания гильз. Эта простая операция осуществляется в полевых условиях. Винтовка AUG стала первой во многих отношениях: первый образец схемы «буллпап», принятый на вооружение, первая модульная система, первый серийный образец штурмовой винтовки с оптическим прицелом в качестве основного и с широким применением пластиков в конструкции.

Малый вес и простота деталей сделали эту винтовку популярной. Широкий приклад, дающий к тому же опору щеке стрелка, делает прикладку удобной для стрелков различного телосложения. Кроме Австрии AUG-77 принята на вооружение армий Австралии, Индонезии, Марокко, Новой Зеландии, Омана, Саудовской Аравии, сил обороны Ирландии, широко закупалась спецслужбами и правоохранительными органами разных стран. Коммерческая самозарядная модель отличается заменой штатного оптического прицела универсальным кронштейном под различные модели оптических, ночных и коллиматорных прицелов, невозможностью крепления штыка.

Для полиции и частей специального назначения в 1987г. был создан 9-мм пистолет-пулемет AUG-9. При этом гнездо магазина приспосабливается к новому магазину простой пластиковой вставкой.

Конструктивно винтовка состоит из шести частей (модулей): ствол, ствольная коробка, ударно-спусковой механизм, затвор, магазин и приклад (ложа). Ствол изготавливается методом холодной ковки, разработанным «Штейр», и хромируется. На нем крепится наружная муфта, надетая в горячем состоянии, в которой выполнены газовое отверстие, камера, газовый регулятор. На муфте имеется шарнирный рычаг передней рукоятки удержания. В короткой газовой камере рас-

положен газовый поршень и связанная с ним возвратная пружина. Газовый регулятор имеет два положения – увеличенное отверстие используется при загрязнении механизмов. На конец ствола навинчивается пламегаситель. Три модификации стволов различаются только размерами. Восемь выступов на казенной части ствола входят в зацепление с запирающей муфтой на ствольной коробке. В задней части эта муфта сцепляется с затвором. Передняя рукоятка удержания шарнирно крепится к газовому регулятору и может откидываться вперед (под ствол), играя при этом роль цевья. Она также используется для отсоединения ствола при его замене.

Ствольная коробка выполнена из алюминия методом литья под давлением. С левой стороны находится прорезь для рукоятки взведения, которой стрелок оперирует левой рукой. Рукоятка для переноски и прицел выполнены вместе со ствольной коробкой. На передней части основания прицела крепится передняя антабка.

Автоматика AUG основана на отводе пороховых газов из канала ствола. Необычным являются смещение газовой камеры вправо и установка поршня на одном из направляющих стержней. Запирание канала ствола – поворотом затвора с семью боевыми выступами, вместо восьмого выступа установлен выбрасыватель. Затвор приводится в действие движением выступа затвора по пазу затворной рамы. На затворной раме имеются два направляющих стержня с возвратными пружинами внутри, эти стержни входят в пазы на ствольной коробке. Левый стержень может быть сцеплен с рукояткой взведения при помощи защелки, в этом случае затвор можно вернуть в исходное положение вручную, хотя при стрельбе рукоятка не движется. Правый стержень является газовым поршнем, который собственно заставляет двигаться затвор. Левый стержень может также использоваться для прочистки газовой камеры.

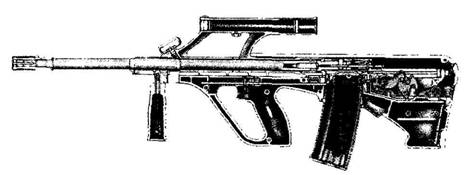

Разрез винтовки Stg-77 (AUG-77)

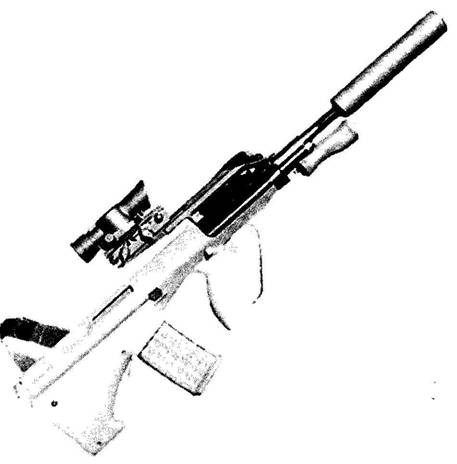

«Коммерческий«вариант винтовки AUG-77 «Штейр» с коллиматорным прицелом и глушителем


Ударно-спусковой механизм в сборе устанавливается в корпусе винтовки через отверстие в прикладе, закрытое резиновой накладкой. Особенностью ударно-спускового механизма является то, что все детали, кроме пружин и осей, выполнены из пластмасс и заключены в открытый пластмассовый корпус, который находится между магазином и стыковой накладкой приклада. Над этим корпусом движется затвор в сборе. Усилие со спускового крючка передается на шептало посредством двойной спусковой тяги, которая проходит по бокам от магазина. Пластмассовый курок под действием спиральной пружины бьет по ударнику. Переводчика режима огня нет. Стрельба одиночными выстрелами производится при неполном нажатии на спусковой крючок до первичного срабатывания шептала.

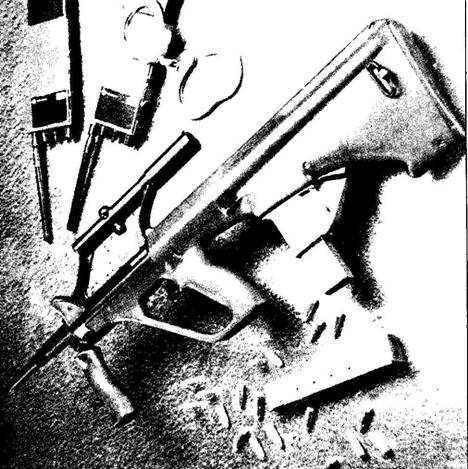

Винтовка Stg-77


Пистолет-пулемет AUG-9


При полном нажатии на спусковой крючок шептало работает в режиме непрерывного огня, что требует определенных навыков от стреляющего. Рычаг управления непрерывным огнем не допускает производство выстрела до полного запирания канала ствола затвором. Принцип работы может быть изменен путем установки ударно-спускового механизма другого типа. Например, для полиции выпускаются образцы, ведущие огонь в одиночном режиме.

Боевое оружие производится в варианте одиночный/непрерывный огонь. Фирмой разработан новый механизм, который предусматривает перестановку с одиночного огня на стрельбу очередями по три выстрела. Перестановка осуществляется с извлечением механизма из корпуса.

Магазин, кроме подавателя и пружины, изготавливается из пластмассы. Корпус может быть прозрачным, что обеспечивает контроль за расходом боеприпасов. Магазин легко разбирается для чистки и предназначен для длительного использования. Его емкость – 30 или 42 патрона. Приклад (ложа) представляет собой единую деталь. В его передней части находится пистолетная рукоятка с большой спусковой скобой, закрывающей всю ладонь стрелка. На рукоятке установлен спусковой крючок с двумя тягами, которые проходят по" направляющим вдоль окна магазина. Над рукояткой находится кнопочный предохранитель, запирающий спусковые тяги. Перед приемником магазина расположена защелка, при нажатии на которую ствольная коробка отсоединяется от приклада. Над приемником имеются два окна для выбрасывания стреляных гильз, одно из которых постоянно закрыто пластмассовой крышкой. В задней части приклада установлен ударно-спусковой механизм и канал для движения затвора. Затылок приклада крепится штырем антабки.

Оптический прицел, смонтированный в рукоятке для переноски, имеет кратность увеличения 1,5х и сетку в виде черных колец, которые можно быстро навести на человеческую фигуру на удалении до 300 м. При этом цель необходимо удерживать в центре круга. Хотя по своему внешнему виду прицел кажется непрочным, он может выдерживать большие ударные нагрузки. Имеется вариант сетки с точкой в центре круга, что обеспечивает более точное прицеливание.

Такая модель применяется в полиции. На верхней поверхности прицела может выполняться постоянный механический прицел для быстрой наводки оружия в ближнем бою. Специальная ствольная коробка с плоским кронштейном на месте оптического прицела позволяет применять все типы оптических, ночных и коллиматорных прицелов, включая 6-кратный ZF 69.

На винтовку может крепиться штык-нож, на дульной части ствола – сошки с приспособлением для резки проволоки. Для моделей с тяжелым стволом, играющим роль ручного пулемета, имеются складные сошки с регулировкой по высоте. Кроме стрельбы винтовочными гранатами возможно использование американского подствольного гранатомета PI-M203 (см.). Ствол этой модели может снабжаться плечевым упором и использоваться в качестве самостоятельного гранатомета.

В комплект винтовки StG-77 (AUG) входят ствольная муфта, ремень для переноски, принадлежность для ухода за винтовкой. К винтовке разработано несколько вариантов глушителей – например, глушитель «Оптима» американской AWC для применения винтовки в подразделениях полиции и спецслужб. Для стрельбы холостыми патронами в пламегаситель ввинчивается приспособление, перекрывающее дульную часть ствола настолько, чтобы давление в канале ствола допускало работу автоматики.
