Бельгия 7,62-мм винтовка FN FAL

Разработка новой автоматической (штурмовой) винтовки началась на «Фабрик Насьональ» в 1948 г. с участием Д. Сэв, первоначально под германский патрон 7,92x33 «курц» (модель 29 SAFN), затем под английский 7-мм .280/30. В 1950-1951 гг. был выполнен 7,62-мм образец под опытный американский патрон Т65ЕЗ, вскоре принятый как единый патрон НАТО. Винтовка получила официальное обозначение FAL («легкая автоматическая винтовка») и быстро приобрела популярность. Ныне эта винтовка в автоматическом или самозарядном варианте состоит на вооружении более 55 армий мира, среди них: Аргентина, Австралия, Барбадос, Бельгия, Бразилия, Бурунди, Чили, Куба, Доминиканская Республика, Эквадор, Гамбия, Гана, Гайана, Индонезия, Ирландия, Израиль, Кампучия, Кувейт, Либерия, Ливия, Люксембург, Малави, Малайзия, Марокко, Мозамбик, ОАЭ, Оман, Новая Зеландия, Норвегия, Парагвай, Перу, Португалия, Сингапур. В ФРГ она была принята на вооружение под обозначением G1, в Великобритании – L1A1, в ЮАР – R1, в Канаде – СА1, в Австрии – StG 58, в Индии – IAI «Ишапоре», в США она испытывалась под обозначением Т48 и составила существенную конкуренцию Т44 (М14). В 1950 г. FAL принимала участие в конкурсе на «единую винтовку НАТО». По лицензии с незначительными изменениями в конструкции производилась также в Австралии, Австрии, Аргентине, Бразилии, Великобритании, Венесуэле, Израиле, Индии, Канаде, Мексике, Нигерии, ЮАР. В ряде случаев эти изменения привели к тому, что детали лицензионных винтовок не являются взаимозаменяемыми. Всего же FAL используется более чем в 90 странах, став, таким образом, наиболее распространенной из штурмовых винтовок.

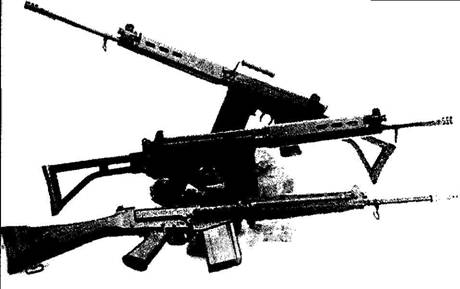

Штурмовые винтовки серии FN FAL


Выпускалась модель с тяжелым стволом и сошками, которая на самом деле является ручным пулеметом. Именно в этом качестве она и используется в подразделениях пехоты ряда стран. Преимущество этой модели заключается во взаимозаменяемости многих ее компонентов со стандартной винтовкой FAL

FAL имеет автоматику на основе отвода пороховых газов и систему запирания канала ствола перекосом затвора. Отчасти эта схема заимствована у советской винтовки СВТ, отчасти – у довоенных чешских винтовок типа CZ-29. От чешских винтовок, видимо, заимствован и принцип «переламывания» оружия при разборке – ствол со ствольной коробкой, деталями автоматики, цевьем и прицельными приспособлениями шарнирно крепится к передней части корпуса ударно-спускового механизма, к которому присоединены приклад и пистолетная рукоятка.

Снаряженный магазин вставляется передней частью в гнездо, а затем поворачивается назад и вверх до постановки на защелку, смонтированную позади его гнезда. Флажок переводчика-предохранителя установлен над пистолетной рукояткой с левой стороны ствольной коробки. Верхнее положение флажка обеспечивает постановку оружия на предохранитель, среднее – ведение одиночного огня, а нижнее – непрерывного. Винтовки, производимые в Великобритании, Канаде, Индии и Голландии, имеют только режим одиночного огня. Рукоятка взведения находится на левой стороне ствольной коробки, на некоторых модификациях она может складываться и убираться. Когда рукоятка взведения отводится полностью назад, а затем отпускается, затвор захватывает патрон из магазина и досылает его в патронник. Огонь всегда ведется с закрытого затвора. При нажатии на спусковой крючок курок бьет по ударнику, и тот разбивает капсюль патрона, происходит выстрел.

Когда пуля проходит газовое отверстие в верхней части ствола, часть пороховых газов попадает в газовую камеру и давит на подпружиненный поршень. Поршень передает импульс на верхнюю часть торца затворной рамы и возвращается под действием пружины в исходное положение. Затворная рама имеет свободный ход в 6 мм, который позволяет снизить давление пороховых газов. После свободного хода, известного как «система механической безопасности стрельбы», фигурный выступ затворной рамы упирается в выступ на затворе и, подняв заднюю часть затвора, выводит его из зацепления с опорной плоскостью ствольной коробки. Далее затвор движется назад вместе с затворной рамой, сжимая при этом возвратную пружину. Выбрасыватель извлекает гильзу из патронника и прижимает к зеркалу затвора до тех пор, пока отражатель не выбрасывает ее через окно с правой стороны. Затвор и затворная рама возвращаются вперед под действием возвратной пружины, при этом подающий выступ на затворе извлекает следующий патрон из магазина и по направляющему скосу досылает его в патронник. Выбрасыватель захватывает гильзу, и затвор останавливается. Затворная рама, тем временем, продолжает движение вперед, а фигурный выступ давит сверху на заднюю часть затвора, опуская ее и вводя в зацепление с опорной плоскостью ствольной коробки. На конечном участке пути затворная рама освобождает автоспуск. Оружие готово к стрельбе.

Газовый регулятор, смонтированный на газовой камере, работает на принципе выброса газов в атмосферу. При стрельбе из чистого оружия в идеальных условиях большая часть газов выходит через газовый регулятор наружу. Когда возникает необходимость увеличить давление газов на газовый поршень, это достигается регулировкой газового механизма. Для стрельбы винтовочной гранатой все пороховые газы должны оставаться в стволе, и камера перекрывается. Для этого необходимо нажать на шток и повернуть втулку регулятора до совпадения с нижней меткой. После каждого выстрела затвор необходимо отводить вручную.

Ударно-спусковой механизм винтовки FN FAL зарекомендовал себя достаточно надежным и послужил прообразом для моделей других фирм. Он включает шептало на неподвижной оси с пружиной.

Спусковой крючок закреплен шарнирно на той же оси. При нажатии на спусковой крючок задняя часть рычага крючка идет вверх и поднимает хвостовик шептала, а передняя часть шептала выходит из зацепления с вырезом (боевым взводом) курка. Курок начинает поворачиваться, но удерживается шепта- лом автоспуска до тех пор, пока затвор не приходит в крайнее переднее положение и не запирает канал ствола. Когда шептало автоспуска освобождает курок, он бьет по ударнику, и происходит выстрел. В режиме непрерывного огня рычаг крючка выводит шептало из зацепления с курком, который удерживается только шепталом автоспуска. В одиночном режиме движение рычага спускового крючка ограничено. Передняя часть шептала выходит из выреза, и курок поворачивается. Шептало, под действием пружины, идет вперед и давит на нижнюю часть курка, а хвостовик соскакивает с рычага спускового крючка – происходит разобщение спуска и шептала. Когда курок поворачивается назад под воздействием затворной рамы, передняя часть шептала снова входит в вырез курка. Сила пружины курка преодолевает противодействие пружины шептала, и хвостовик шептала снова упирается в рычаг спускового крючка. Когда спусковой крючок возвращается в исходное положение, его рычаг идет вниз, шептало, под действием пружины курка, поворачивается, и его хвостовик сходит с рычага крючка. При нажатии на спусковой крючок его рычаг поднимает хвостовик шептала, а передняя часть шептала выходит из выреза курка. В случае неполного запирания затвора курок удерживается шепталом автоспуска. В положении «предохранитель» рычаг спускового крючка заперт и не может поднять хвостовик шептала. По израсходовании патронов в магазине выступ его подавателя поднимает затворную задержку, останавливая затвор в открытом положении. На моделях британского производства верхняя часть задержки выбрана на 6 мм, что обеспечивает остановку затвора в его переднем положении. При необходимости затвор переводится в заднее положение вручную.

На некоторых образцах устанавливается удлиненный пламегаситель, который также служит направляющей при стрельбе винтовочной гранатой. На других необходимо устанавливать специальную насадку стандартного диаметра 22 мм для стрельбы винтовочной гранатой. Они могут иметь специальный прицел, однако современные гранаты обычно оборудуются собственным прицелом.

Прицельные приспособления включают цилиндрическую мушку, стойка которой совмещена с газоотводным узлом и укрепленный на заднем конце ствольной коробки прицел. Стандартно это подвижный диоптрический прицел на 200-600 м или поворотный диоптрический прицел на 150-250 м. На моделях с укороченным стволом обычно ставится постоянный прицел на 300 м. Выверка прицельных приспособлений осуществляется регулировкой мушки по вертикали и вращением двух винтов под прицелом.

Приклад, пистолетная рукоятка и цевье (из двух симметричных накладок) на FN FAL первых выпусков изготавливались из дерева. В процессе производства на смену дереву приходили пластмассы.

Винтовка имеет также откидную рукоятку для переноски. На переднем торце цевья и снизу приклада имеются антабки для ремня.

Производство прекращено в 1987 г. Имеется четыре модификации винтовки: FN 50-00 – штатный образец с постоянным прикладом и стандартным стволом; FN 50-63 (FN «Пара») с откидным прикладом и укороченным стволом, презде всего для воздушно-десантных войск; FN 50-64 с откидным прикладом и стандартным стволом; FN 50-41 – образец с постоянным прикладом, тяжелым стволом и складными сошками на дульной части ствола.

Различные фирмы поставляют на рынок самозарядные варианты FN FAL с более эргономичным «спортивным» дизайном цевья и приклада – как правило, это переделки боевых винтовок. Характеристики FN FAL Патрон – 7,62x51 НАТО Длина без штыка – 1090 мм Масса (неснаряженный) – 4,25 кг Длина ствола – 533 мм Начальная скорость – 840 м/с Нарезы – 4 нареза (правосторонние), шаг 305 мм Темп стрельбы – 650-700 выстр./мин Дульная энергия – 3417 Дж Эффективная дальность – 650 м Масса магазина (неснаряженный) – 0,25 кг стальной (0,12 кг пластиковый); (снаряженный) – 0,73 (0,6) кг Емкость магазина – 20 патронов
