5,56-мм штурмовая винтовка G36

Воссоединение в 1990 г. Западной и Восточной Германий потребовало таких финансовых затрат, что руководство бундесвера вынуждено было свернуть многие дорогостоящие программы, включая почти готовую к серийному производству безгильзовую штурмовую винтовку G11. К этому побуждало и стремление шире использовать германские контингенты в составе многонациональных сил за пределами Германии. А нестандартный патрон мог стать здесь серьезным препятствием. Поэтому в 1992 г. военное руководство поставило вопрос о создании 5,56-мм штурмовой винтовки и унифицированного с ней ручного пулемета. Эксперты бундесвера сочли, что для этого не подходят ни имеющиеся НК 33 и НК 41, ни созданные в бывшей ГДР 5,56-мм варианты автоматов системы Калашникова (они же «штурмовые винтовки StG К 90» и «серия 940»). В настоящее время автоматы бывшей национальной народной армии ГДР приняты на вооружение бундесвера в качестве оружия ограниченного стандарта, и их планируют использовать до 2010 г. Претендентами на создание новой винтовки стали германская «Хеклер унд Кох» и австрийская «Штейр-Даймлер- Пух». Как и следовало ожидать, «Хеклер унд Кох» проявила наибольшую оперативность, вскоре представив достаточно дешевое семейство- штурмовую винтовку НК50 и ручной пулемет MG50. Они были приняты на вооружение под обозначениями соответственно G36 и MG36. Те же финансовые трудности ограничили закупку этих образцов количествами, достаточными только для тех самых «ограниченных контингентов». В 1999 г. солдаты бундесвера входили в югославское Косово с G36.

Надо заметить, конструкторы «Хеклер унд Кох» не стали особо мудрствовать, использовав компоновку своей же опытной винтовки НК36 конца 70-х и модифицированную схему автоматики американской М16 и ударно-спусковой механизм G3. Конструктивно G36 состоит из ствольной коробки со стволом и переносной рукояткой с оптическим прицелом, откидного приклада, подвижных деталей автоматики, ударно-спускового механизма с пистолетной рукояткой, приемника магазина, магазина, цевья и штыка-ножа.

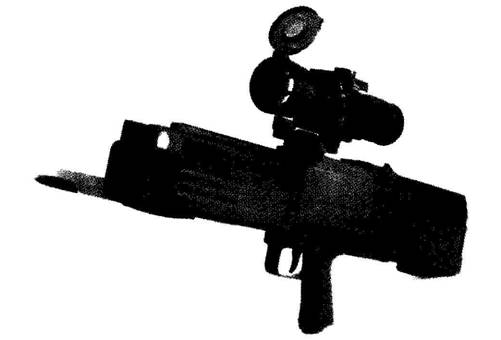

Один из вариантов «безгильзовой винтовки» G11, установлены ночной прицел, штык-нож и два запасных магазина

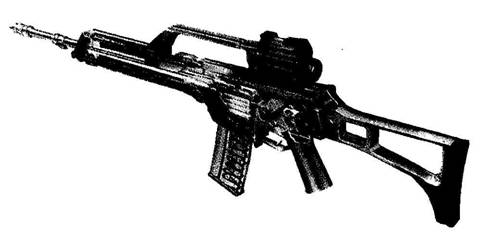

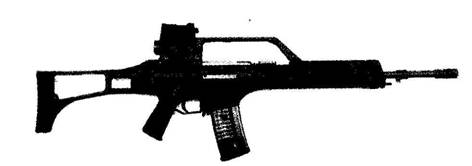

Штурмовая винтовка G36

Схема устройства винтовки G36

Ствольная коробка изготовлена методом штамповки из листовой стали. В то же время многие элементы конструкции винтовки спроектированы с учетом использования новейших прогрессивных методов производства, в том числе: литья по выплавляемым моделям, фасонного проката, штамповки, применения достижений порошковой металлургии. Большая часть деталей не имеет строгих допусков, что позволяет вести огонь из винтовки в условиях большой запыленности и грязи. Так, для упрощения и удешевления производства в конструкции винтовки (коробка ударно-спускового механизма, ствольная накладка, приклад, магазины) широко использованы полимерные материалы из ударопрочного стеклонаполненного полиамида. Все металлические детали винтовки G36 покрыты специальным теплоизолирующим покрытием, что в существенной мере позволило снизить тепловое излучение оружия во время стрельбы и тем самым повлияло на уменьшение демаскирующих признаков, усложнив противнику засечку стрелков теп- ловизионными приборами в ночных условиях.

Автоматика работает за счет отвода пороховых газов. Особенностью оружия стала оригинальная конструкция бокового газового двигателя, выполненная с разделением ведущей детали подвижной системы автоматики – затворной рамы, независимой от штока газового поршня. Газовый поршень со штоком воздействуют на переднюю часть затвора, отводя его в заднее положение. Запирание канала ствола производится поворотом затвора с семью боевыми выступами. Поворот затвора на 30 градусов производит криволинейный паз затворной рамы. Это решение газоотводной системы дало возможность создать относительно легкую винтовку, снизив таким образом влияние подвижных частей автоматики на устойчивость оружия и уменьшив массу самого запирающего узла.

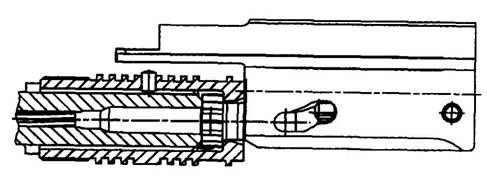

Положение затвора и затворной рамы G36 при запертом канале ствола

Ударно-спусковой механизм собран в специальной коробке вместе с пистолетной рукояткой. Спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика (он же предохранитель) двусторонний, выведен на обе стороны ствольной коробки над пистолетной рукояткой и управляется большим пальцем стреляющей руки. Конструкция позволяет вести огонь как с правого, так и с левого плеча.

Для перезаряжания винтовки служит подпружиненная автоматически складывающаяся рукоятка на затворной раме. При отводе назад она воздействует на подвижные части. Рукоятка перезаряжания, расположенная на верхней плоскости ствольной коробки, может для взведения затвора откидываться влево или вправо. Отсутствие открытой прорези для прохода рукоятки повышает защиту от загрязнения. Удаление стреляных гильз осуществляется через окно с правой стороны ствольной коробки.

Съемная рукоятка для переноски расположена над центром тяжести винтовки. На ней смонтированы прицельные приспособления.

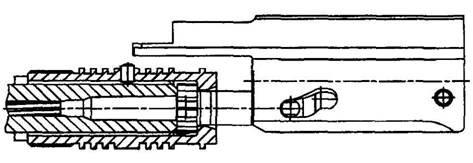

Положение затвора и затворной рамы G36 при открытом канале ствола

Характерным отличием G36 является полное отсутствие механических прицельных приспособлений – их заменяют вмонтированный в рукоятку для переноски постоянный трехкратный оптический прицел 2F 3x40, рассчитанный на дальности от 70 до 1000 м, и коллиматорный прицел, позволяющий вести прицельный огонь до 200 м. Кроме того, на эту же рукоятку возможна и установка ночного бесподсветочного прицела «Хенсольдт», который допускает ведение ночью прицельной стрельбы на дальности прямого выстрела по грудной фигуре (до 350 м).

Для стрельбы можно использовать старый патрон М193. Из G36 возможна стрельба винтовочными гранатами с закрепленного на дульной части ствола пламегасителя с наружным диаметром 22 мм.

Любопытно, что штык-нож заимствован от автомата АК-74 производства ГДР.

Питание – от стандартного магазина на 30 патронов, выполненного из прозрачной пластмассы (для визуального контроля за наличием патронов) и имеющего на боковых гранях специальные приливы, которые предназначаются для крепления запасного магазина. Заряжание магазина производится из 10-зарядной обоймы с помощью специального переходника. В боевых условиях крепятся на оружии строенные магазины (то есть боекомплект, носимый непосредственно на оружии, составляет 90 патронов).

При стрельбе очередями G36 по кучности боя показала хорошую кучность – на дальность 100 м очередь из 5 выстрелов давала рассеивание не больше 12 см. Основной режим огня из винтовки G36 – короткими очередями до 5 выстрелов; из автомата – длинными очередями до 10 выстрелов; из ручного пулемета MG36 – до 15 выстрелов или непрерывно.

На основе винтовки G36 фирма Хеклер унд Кох» разработала целое семейство унифицированного оружия, включавшее в себя ручной пулемет MG36 и штурмовой карабин G.36K.

К одной из особенностей новой G36 относится возможность ее быстрой переделки в ручной пулемет MG36 установкой тяжелого ствола с легкой проволочной сошкой и двойного барабанного магазина C-MAG. Длина ствола в обоих вариантах одинакова.

Для частей специального назначения, развитию которых командование бундесвера стало в 90-е гг. уделять больше внимания, создан укороченный вариант G36K с длиной ствола 318 мм. Уменьшение длины ствола вызвало необходимость использования усиленного дульного тормоза, так как увеличение дульного давления газов при уменьшении массы оружия существенно повышает отдачу при выстреле. Могут крепиться ночной прицел, лазерный целеуказатель и фонарь-осветитель.

В 1996 г. новый 5,56-мм комплекс стрелкового оружия – винтовки G36 и ручные пулеметы MG36 – были официально приняты на вооружение бундесвера, и в первом квартале того же года фирма освоила их серийное производство.
