ПЛА пр. 671 и пр. 671В – 11 (7) ед.

ОСНОВНЫЕ ТТЭ

Водоизмещение, т:

– надводное 3 500

– подводное 4 700

Длина наибольшая, м 93

Ширина корпуса наибольшая, м 10,6

Осадка средняя, м 7,2

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м:

– предельная 400

– рабочая 320

Запас плавучести, % 34

.Автономность по запасам провизии, сут 50

Экипаж, чел 68

Энергетическая установка:

Главные механизмы:

– тип АЭУ

– ППУ:

– марка ОК-300

– количество х тип ЯР…2 х ВВР

– марка ЯР ВМ-4

– суммарная тепловая мощность ЯР, МВт 144

– ПТУ:

– количество х мощность ГТЗА, л. с 1x31 000

– марка ГТЗА-615

– количество х мощность АТГ, кВт 2 х 2 000

– количество х тип движителей 1 х ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт 2 х 200

– аккумуляторная установка:

– тип АБ свинцово-кислотная (426-11)

– количество групп АБ х элементов в группе 2 х 112

– количество х мощность вспомогательных ЭД, кВт 2 х 375

– количество х тип вспомогательных движителей 2 х ВФТ

Скорость хода наибольшая, уз:

– надводная 10

– подводная 32

– подводная под ЭД 5

Вооружение:

Торпедное:

– количество х калибр ТА, мм б х 533

– боезапас (тип) торпед и ПЛУР 10 (торпеды 53-65К и СЭТ-65

или ПЛУР 81Р ПАРК «Вьюга-53») [1*]

– ПУТС «Брест-671» [2*]

– система подготовки ТА «Кипарис»

Радиоэлектронное:

– НК «Сигма»

– КС С «Молния»

– ГАК «Рубин» (МГК-300), «Рубикон» (МГК-400) [3*]

– РАК «Каскад» (МРК-50) или «Альбатрос» (РДК-101)

с приставкой «Корма» (МРК-57)

– СОРС «Залив-П» (МРП-21 А)

– ТК МТ-70-10 [4*]

– зенитный навигационный перископ «Орион-10»


1* На К-314, К-454 и К-469. Вместо торпед могли принимать 36 мим РМ-2Г, которые могли заменяться на 18 мин ПМР-1, ПМТ-1 и ПМР-2.

2* По другим данным, «Ладога-2».

3* После модернизации в неполной комплектации.

4* В неполной комплектации.


ПЛА пр. 671 (шифр «Ерш») являлась подводной лодкой второго поколения. Проект разработан в СПМБМ «Малахит» под руководством Г.Н. Чернышова. Она предназначалась для поиска, обнаружения и слежения за ПЛА противника, их уничтожения с началом боевых действий на всех театрах военных действий, и в первую очередь в Северном Ледовитом океане. Также ПЛА пр. 671 должна была вести борьбу с надводными кораблями противника (прежде всего авианосцами), действовать на коммуникациях и осуществлять минные постановки. Характерными особенностями корабля, отличавшими его от ПЛА первого поколения, являлись: улучшенные обводы легкого корпуса; одновальная компоновка; применение АТГ переменного трехфазного тока; увеличенный диаметр прочного корпуса; наличие системы ВВД и ЦГБ с кингстонами (у ПЛА первого поколения ЦГБ оборудовались шпигатами). Прочный корпус был изготовлен из высокопрочной стали и делился водонепроницаемыми переборками на семь отсеков. Он состоял из цилиндрических участков и усеченных конусов кругового сечения. Шпангоуты, кроме кормовой оконечности, располагались снаружи. Обшивка легкого корпуса имела продольную систему набора. Легкий корпус, ограждение выдвижных устройств и рубки изготовлялись из легких (маломагнитных сталей), а обтекатели антенн ГАК -из титановых сплавов.

Первый корабль данного типа (К-38) вступил в строй без каких-либо противогидролокационных покрытий. На остальных кораблях серии легкий корпус был облицован нерезонансным противогидролокационным покрытием.

ТА размещались в два ряда над главной антенной ГАК. В диаметральной плоскости корабля над верхним рядом ТА устанавливался горизонтальный торпедопогрузочный люк, врезанный в переборку. Перед ним находился закрываемый щитами горизонтальный лоток, в который краном загружалась торпеда. Такая конструкция позволяла упростить и обезопасить процесс погрузки боезапаса. Все операции были механизированы. Торпеды затягивались в отсек, перемещались по нему, загружались в ТА и опускались при помощи гидроприводов. Управление АЭУ осуществлялось двумя операторами с центрального пульта, расположенного в выгородке турбинного отсека. Реактор ПЛА второго поколения имел гораздо меньшие размеры, чем реактор у ПЛА первого поколения. Это удалось осуществить благодаря схеме «труба в трубе», а также за счет «навешивания» насосов первого контура (циркуляционных насосов) на парогенераторы (они были встроены в камеры парогенераторов). ПТУ состояла из ГТЗА и двух АТГ. Сброс пара с АТГ осуществлялся в секции главного конденсатора.

В качестве резервных средств движения были использованы вспомогательные двухлопастные ВФТ с валопроводами, проходившими через кормовые горизонтальные стабилизаторы. Все процессы управления техническими средствами и вооружением корабля в максимальной степени были автоматизированы.

На кораблях имелись следующие системы: комплексная управления пространственным маневрированием ПЛА («Шпат»), которая обеспечивала автоматическую стабилизацию курса, глубины погружения на ходу и без хода, маневрирование по курсу и глубине погружения; автоматического управления средствами борьбы с аварийными дифферентами и провалами по глубине («Турмалин»); централизованного автоматизированного управления общекорабельными системами и отдельными механизмами.

Корабли пр. 671 строились на Адмиралтейском ССЗ, а затем переводились в Северодвинск в транспортном доке по Беломорско- Балтийскому каналу. В процессе постройки серии продолжались работы по совершенствованию ТТЭ лодок, снижению уровня шумности, повышению надежности оборудования и устранению выявленных недостатков.

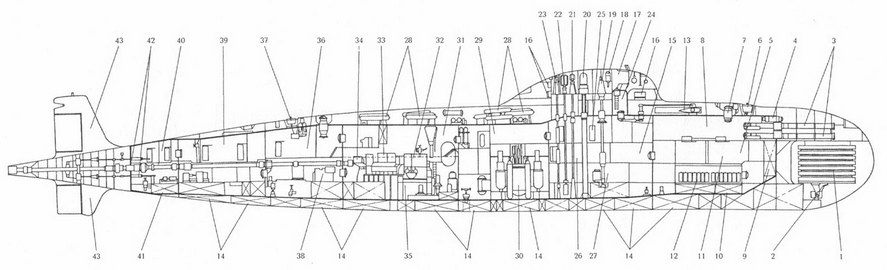

Продольный разрез ПЛА пр. 671:

1 – основная антенна ГАК «Рубин»; 2 – антенна ГАС «Радиан-1» (миноискания); 3 – 533-мм ТА; 4 – торпедопогрузочный люк; 5 – носовой (торпедный) отсек; 6 – носовой аварийный буй; 7 – носовой люк; 8 – выгородка запасных торпед с устройством быстрого заряжания; 9 – цистерна беспузырной торпедной стрельбы; 10 – носовая дифферентная цистерна; 11 – аппаратная выгородка ПУТС «Брест-671» и ГАК «Рубин»; 12 – АБ; 13 – носовой горизонтальный руль с приводами; 14 – ЦГБ; 15 – второй (центрального поста) отсек; 16 – антенны ГАК «Рубин»; 17 – ходовой мостик; 18 – репитер гирокомпаса; 19 – перископ «Орион-10»; 20 ПМУ антенны СОРС «Залив-П»; 21 – ПМУ антенны РЛК «Каскад»; 22 – ПМУ антенны радиопеленгатора «Завеса»; 23 – ПМУ антенны «Ива-МВ» (КСС «Молния»); 24 – прочная рубка; 25 – центральный пост; 26 – выгородки радиоэлектронного вооружения и акустиков; 27 – выгородки вспомогательного оборудования и общесудовых систем (трюмных насосов, насосов общесудовой системы гидравлики, преобразователи и кондиционеры); 28 – баллоны системы ВВД; 29 – третий (реакторный) отсек; 30 – реактор с парогенераторами, циркуляционными насосами и цистернами биологической защиты; 31 – четвертый (турбинный) отсек; 32 – паровая турбина; 33 – планетарный редуктор; 34 – главный упорный подшипник; 35 – конденсатор; 36 – пятый (электромеханический и вспомогательного оборудования) отсек; 37 – кормовой аварийный буй; 38 – компрессоры системы ВВД; 39 – шестой (жилой) отсек; 40 ~ седьмой (ГЭД и рулевых приводов) отсек; 41 – кормовая дифферентная цистерна; 42 – приводы горизонтальных рулей; 43 – вертикальные стабилизаторы.

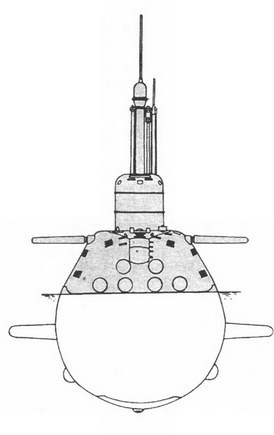

ПЛА пр. 671

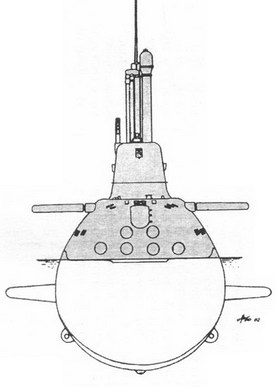

ПЛА К-147 пр. 671

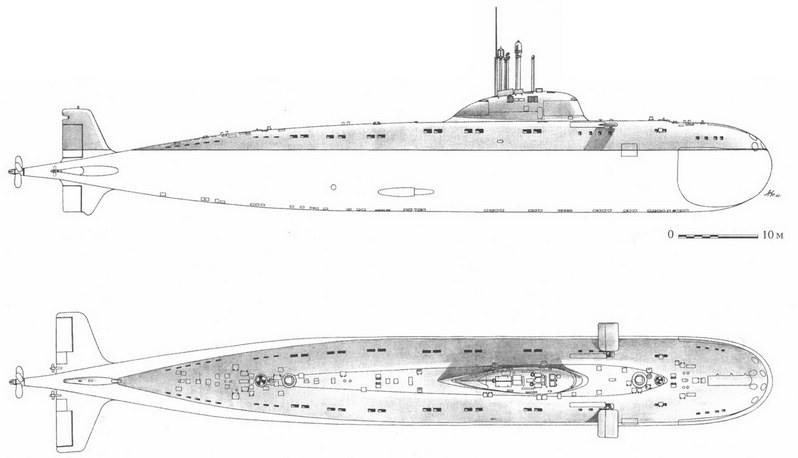

ПЛА пр. 671РТ


Тем не менее, корабли пр. 671 по акустическому вооружению и акустической скрытности уступали американским ПЛА типа Sturgeon. Преимуществом ПЛА пр. 671 были большие скорость хода и глубина погружения при соизмеримом боезапасе. Как показал опыт эксплуатации ПАА пр. 671, вероятный противник оказался не готов вести борьбу с ними в океане и обеспечивать эффективную ПЛО своих АУГ. Лодки показали достаточно высокие поисковые и боевые возможности. Продолжительность некоторых автономных походов достигала 90 сут. (вместо предусмотренных ТТЗ 50 сут.).

Всего в период с 1963 г. по 1974 г. на Адмиралтейском ССЗ было построено 15 ПЛА пр. 671. Лодки К-314, К-454 и К-469 в процессе постройки были модернизированы по пр. 671В и получили на вооружение ПАРК «Вьюга».

На них также заменили ГАК «Рубин» на ГАК «Рубикон». В начале 1980-х годов К-147 была оснащена экспериментальной СОКС.

На ней переделали ограждение боевой рубки и выдвижных устройств, которое получило такую же форму, как и на ПЛА пр. 971.

В процессе проведения средних ремонтов на ПЛА пр. 671 РЛК «Каскад» заменялся на РАК «Альбатрос» с приставкой «Корма».

По состоянию на декабрь 2001 г. в составе флота не оставалось ни одной ПЛА пр. 671.

К-38 (зав. № 600). Адмиралтейский ССЗ (г. Ленинград): 12.04.1963 г.; 28.07.1966 г.; 05.11.1967 г. [5*]

Входила в состав СФ. В июле 1967 г., во время проведения швартовных испытаний, на лодке возникло несколько аварийных ситуаций, вызванных опрессовкой парогенераторов и забросом сорбентов фильтров в конденсатно-питательную систему. 24.06.1991 г. К-38 была исключена из боевого состава флота, передана ОФИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.

К-369 {зав. № 601, до 25.07.1977 т~К-69). Адмиралтейский ССЗ (г. Ленинград): 31.01.1964 г.; 22.12.1967 г.; 06.11.1968 г.

Входила в состав СФ. 24.06.1991 г. лодка была исключена из боевого состава флота, передана ОФИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.

К-306 {зав. № 604). Адмиралтейский ССЗ (г. Ленинград): 20.03.1968 г.; 04.06.1969 г.; 04.12.1969 г.

Входила в состав СФ. 24.06.1991 г. лодку исключили из боевого состава флота, передали ОФИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставили на отстой.

К-314 (зав. № 01610, пр. 671В). Адмиралтейский ССЗ (г. Ленинград): 05.09.1970 г.; 28.03.1972 г.; 06.11.1972 г.

Входила в состав СФ, а с 27.05.1974 г. – в состав ТОФ (с 20.01 по 06.05.1974 г. совместно с К-201 (пр. 670) и ВПК Маршал Ворошилов (пр. 1134A) перешла вокруг Африки из Мотовского залива в бух. Крашенинникова. 29.12.1985 г. при возвращении с очередной боевой службы на корабле произошла авария ППУ. К-314 у стенки СРЗ «Звезда» (г. Владивосток) поставили на прикол, а 14.03.1989 г. ее исключили из боевого состава флота, передали ОФИ для утилизации и в бух. Чажма (пос. Дунай) поставили на отстой.

К-147 (зав. № 602, с 03.06.1992 г -Б-147). Адмиралтейский ССЗ (г. Ленинград): 16.09.1964 г.; 17.06.1968 г.; 25.12.1968 г.

Входила в состав СФ и несла службу в Атлантическом океане и Средиземном море. В 1971 г. впервые в отечественном флоте лодка прошла подо льдами Северного Ледовитого океана около 10 000 миль. В этом же году во время несения службы в Атлантическом океане она в течение 30 ч отслеживала ПЛАРБ ВМС США. С 14.10.1976 г. по 14.08.1980 г. на СРЗ № 10 (пос. Полярный) К-117 прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». С февраля 1982 г. по апрель 1984 г. на СРЗ № 10 ее оборудовали СОКС (системой обнаружения кильватерного следа). С 28 мая по 1 июля 1985 г. лодка участвовала в операции «Апорт» [6*]. В ходе нее К-147 более пяти суток вела слежение по кильватерному следу за ПЛАРБ ВМС США Simon Bolivar. Затем она сутки вела слежение за этой же ПЛАРБ, используя пассивный тракт ГАК «Рубикон». С 24.11.1986 г. по 07.02.1995 г. на СРЗ №10 (пос. Полярный) лодка прошла средний ремонт. 08.09.1997 г. из-за достижения предельного срока службы Б-147 была исключена из боевого состава флота, передана ОРВИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.

К-53 (зав. № 603, с 03.06.1992 г.-В-53). Адмиралтейский ССЗ (г. Ленинград): 16.12.1964 г.; 15.03.1969 г.; 30.09.1969 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 18.09.1980 г. по 06.01.1984 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». В сентябре 1984 г. во время несения боевой службы в районе Северо-Восточной Атлантики в течение 21 сут. осуществляла слежение за ДЕСО и АМГ ОВС НАТО 19.09.1984 г. при форсировании пролива Гибралтар в подводном положении К-53 столкнулась с транспортом Братство, повредила обшивку легкого корпуса в носовой оконечности, обтекатель основной антенны ГАК и волнорезные щиты 533-мм ТА. Корабль утратил боеспособность и был вынужден прийти в порт Хаммамет (Тунис), где устранили повреждения, а в октябре возвратиться в базу для восстановительного ремонта. 30.06.1993 г. Б-53 исключили из боевого состава флота, передали ОРВИ для утилизации и бух. Гремиха (пос. Островной) поставили на отстой.

5* Здесь и далее приведены сведения о заводе-строителе и датах закладки, спуска и ввода в состав ВМФ При отсутствии сведений о какой-либо дате и место нее ставится точка

6* Операция «Апорт» была проведена с целью проверки системы развертывания отечественных ПЛА и системы ПЛО вероятного противника в районах патрулирования его ПЛАРБ.


ПЛА пр. 671:

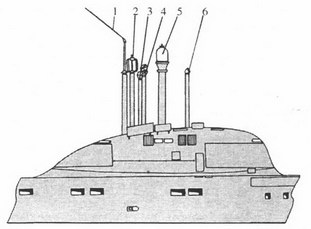

I – ПМУ «Ива-МВ»; 2 – ПМУ АН радиопеленгатора «Завеса»; 3 – РКП; 4 – ПМУ АП РЛС «Каскад»;

5 – ПМУ АП СОРС «Залив-П»; (› – перископ «Орион-10»



ПЛА К-147 пр. 671:

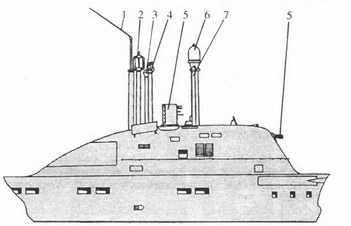

1 – ПМУ «Ива-МВ»; 2 – ПМУ ЛП радиопеленгатора «Завеса»; 3 – РКП; 4 – ПМУ АГI РЛС «Каскад»; 6 – датчики СОКС; 6 – ПМУ АП СОРС «Залив-П»; 7 – перископ «Орион-10»



ПЛА пр. 671РТ:

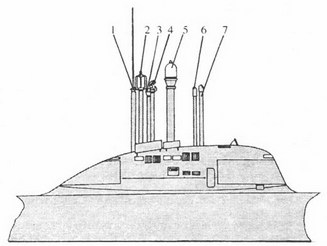

1 – ПМУ «Кипарис»; 2 – ПМУ ЛИ радиопеленгатора «Завеса»; 3 – РКП; 4 – ПМУ АП РЛС «Каскад»; 5 – ПМУ СОРС «Залив-П»; 6 – перископ МТ-70-10; 7 – перископ «Орион-10»


ПЛА пр. 671


К-323 (зав. № 605, с 08.12.1972 г. по 03.06.1992 г.-50 лет СССР, с 03.06.1992 т~Б-323). Адмиралтейский ССЗ (г. Ленинград): 05.07.1968 г.; 14.03.1970 г.; 29.10.1970 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 27.05.1978 г. по 12.12.1980 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». С 10.02.1984 г. по 18.04.1986 г. на СРЗ «Нерпа» лодка прошла средний ремонт. 30.06.1993 г. Б-323 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-370 (зав. № 606, с 03.06.1992 г-Б-370). Адмиралтейский ССЗ (г. Ленинград): 19.04.1969 г.;

26.06.1970 г.; 04.12.1970 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 01.10.1981 г. по 13.11.1984 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 30.06.1993 г. Б-370 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-438 (зав. № 608, с 03.06.1992 г ~ Б-438). Адмиралтейский ССЗ (г. Ленинград): 13.06.1969 г.;

23.03.1971 г.; 15.10.1971 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. В 1981 г. на лодке проходила испытание СОКС. В начале 1982 г. в ходе несения боевой службы в Индийском океане К-438 осуществила ряд длительных слежений за иностранными ПЛА с применением СОКС. Все слежения были прекращены или по приказанию ЦКП ВМФ, или после ухода иностранной лодки в свои территориальные воды.

В ходе боевой службы лодка осуществила три деловых захода в порт Луанда (дли стабилизации политической обстановки в Анголе) и дважды в.Аден (НДР Йемен). После смены экипажа ПЛА возвратилась к месту постоянного базирования. В 1984 г. лодка несла боевую службу в Северо-Восточной Атлантике продолжительностью 99 сут. Во время нее К-438 отрабатывала приемы боевого использования СОКС и взаимодействие с самолетами Ту-142М противолодочной авиации ВМФ. С 14.02.1986 г. по 25.05.1989 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт. 04.08.1995 г. ее исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-367 (зав. № 609, с 03.06.1992 т-Б-367). Адмиралтейский ССЗ (г. Ленинград):

14.04.1970 г.; 02.07.1971 г.; 05.12.1971 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 17.02.1979 г. по 02.02.1982 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 30.06.1993 г. Б-367 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-308 (зав. № 01611, с 03.06.1992 г.-Б-308). Адмиралтейский ССЗ (г. Ленинград):

22.04.1971 г.; 02.08.1972 г.; 15.12.1972 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 16 10.1984 г. по 01.08.1988 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 04.08.1995 г. Б-398 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-454 (зав. № 01612, с 03.06.1992 т-Б-454, достраивалась по пр. 671В). Адмиралтейский ССЗ (г. Ленинград): 20.03.1968 г.; 04.06.1969 г.; 04.12.1969 г.

Входила состав СФ, а с 18.03.1974 г.- в состав ТОФ (в августе – сентябре 1974 г. подо льдами Арктики перешла из бух. Западная Лица в бух. Крашенинникова). 05.07.1994 г. Б-454 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Павловского (г. Фокино) поставили на отстой.

К-462 (зав. № 01613, с 03.06.1992 г -Б-462). Адмиралтейский ССЗ (г. Ленинград):

03.07.1972 г.; 01.09.1973 г.; 30.12.1973 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. 11.09.1976 г. при отработке задач боевой подготовки к северу от п-ва Рыбачий в подводном положении лодка столкнулась с неустановленным рыболовецким судном. К-462 получила повреждение ограждения рубки и выдвижных устройств. В 1986 г. во время боевой службы лодка осуществляла разведку деятельности ОВМС НАТО: более 30 сут. следила за ДЕСО, оперативной корабельной группировкой во главе с линкором Iowa, а также АУГ во главе с авианосцем Royal Oak. 18.02.1987 г. на СРЗ № 10 (пос. Полярный) лодку поставили в средний ремонт. 30.06.1993 г. из-за отсутствия финансирования Б-462 исключили из боевого состава флота, передали ОРВИ для утилизациии в бух. Гремиха (пос. Островной) поставили на отстой.

К-469 (зав. № 01614, с 03.06.1992 г Б-469, достраивалась по пр. 671В). Адмиралтейский ССЗ (г. Ленинград): 05.09.1973 г.; 10.06.1974 г.; 30.09.1974 г.

Входила в состав СФ, а с 03.03.1976 г. – в состав ТОФ (в январе 1976 г. в охранении К-171 (пр. 667Б) совершила переход вокруг Африки из бух. Западная Лица в бух. Крашенинникова). Во время перехода на Тихий океан К-469 вместе с К-171 шли в подводном положении на удалении 18 кабельтов друг от друга. После пересечения экватора лодки разошлись и далее следовали на Камчатку самостоятельно. В течение 80 сут. они прошли 21 754 мили. За весь переход К-469 лишь один раз всплывала на перископную глубину в районе Антарктиды. С 31.07.1976 г. по 30.11.1978 г. на СРЗ «Звезда» (г. Владивосток) прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». В 1979 г. во время боевой службы в Тихом океане лодка более семи суток следила за американским авианосцем Ranger. 30.06 1993 г. Б-469 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Павловского (г. Фокино) поставили на отстой.

К-481 (зав. № 01615, с 03.06,1992 т.~Б-481). Адмиралтейский ССЗ (г. Ленинград): 27.09.1973 г.; 08.09.1974 г.; 27.12.1974 г.

Входила в состав СФ. С 1979 г. по 1981 г., в связи с обострением обстановки вокруг Персидского залива, лодка несла боевую службу в Аравийском море и находилась в походах больше 180 сут. без вывода ГЭУ. Экипаж лодки менялся дважды на плавбазе Березина, стоявшей в Аденском заливе. В 1981 г. лодка осуществила поход в Индийский океан с деловым заходом в порт Луанда. Пребывание в этом порту способствовало стабилизации внутриполитической обстановки в.Анголе. После смены экипажа К-481 возвратилась к месту постоянного базирования. С 23 04.1984 г. но 06.03.1985 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 03.07.1992 г. ее исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

Примечания:



ПЛА пр. 671 и пр. 671В – 11 (7) ед.

ОСНОВНЫЕ ТТЭ

Водоизмещение, т:

– надводное 3 500

– подводное 4 700

Длина наибольшая, м 93

Ширина корпуса наибольшая, м 10,6

Осадка средняя, м 7,2

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м:

– предельная 400

– рабочая 320

Запас плавучести, % 34

.Автономность по запасам провизии, сут 50

Экипаж, чел 68

Энергетическая установка:

Главные механизмы:

– тип АЭУ

– ППУ:

– марка ОК-300

– количество х тип ЯР…2 х ВВР

– марка ЯР ВМ-4

– суммарная тепловая мощность ЯР, МВт 144

– ПТУ:

– количество х мощность ГТЗА, л. с 1x31 000

– марка ГТЗА-615

– количество х мощность АТГ, кВт 2 х 2 000

– количество х тип движителей 1 х ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт 2 х 200

– аккумуляторная установка:

– тип АБ свинцово-кислотная (426-11)

– количество групп АБ х элементов в группе 2 х 112

– количество х мощность вспомогательных ЭД, кВт 2 х 375

– количество х тип вспомогательных движителей 2 х ВФТ

Скорость хода наибольшая, уз:

– надводная 10

– подводная 32

– подводная под ЭД 5

Вооружение:

Торпедное:

– количество х калибр ТА, мм б х 533

– боезапас (тип) торпед и ПЛУР 10 (торпеды 53-65К и СЭТ-65

или ПЛУР 81Р ПАРК «Вьюга-53») [1*]

– ПУТС «Брест-671» [2*]

– система подготовки ТА «Кипарис»

Радиоэлектронное:

– НК «Сигма»

– КС С «Молния»

– ГАК «Рубин» (МГК-300), «Рубикон» (МГК-400) [3*]

– РАК «Каскад» (МРК-50) или «Альбатрос» (РДК-101)

с приставкой «Корма» (МРК-57)

– СОРС «Залив-П» (МРП-21 А)

– ТК МТ-70-10 [4*]

– зенитный навигационный перископ «Орион-10»


1* На К-314, К-454 и К-469. Вместо торпед могли принимать 36 мим РМ-2Г, которые могли заменяться на 18 мин ПМР-1, ПМТ-1 и ПМР-2.

2* По другим данным, «Ладога-2».

3* После модернизации в неполной комплектации.

4* В неполной комплектации.


ПЛА пр. 671 (шифр «Ерш») являлась подводной лодкой второго поколения. Проект разработан в СПМБМ «Малахит» под руководством Г.Н. Чернышова. Она предназначалась для поиска, обнаружения и слежения за ПЛА противника, их уничтожения с началом боевых действий на всех театрах военных действий, и в первую очередь в Северном Ледовитом океане. Также ПЛА пр. 671 должна была вести борьбу с надводными кораблями противника (прежде всего авианосцами), действовать на коммуникациях и осуществлять минные постановки. Характерными особенностями корабля, отличавшими его от ПЛА первого поколения, являлись: улучшенные обводы легкого корпуса; одновальная компоновка; применение АТГ переменного трехфазного тока; увеличенный диаметр прочного корпуса; наличие системы ВВД и ЦГБ с кингстонами (у ПЛА первого поколения ЦГБ оборудовались шпигатами). Прочный корпус был изготовлен из высокопрочной стали и делился водонепроницаемыми переборками на семь отсеков. Он состоял из цилиндрических участков и усеченных конусов кругового сечения. Шпангоуты, кроме кормовой оконечности, располагались снаружи. Обшивка легкого корпуса имела продольную систему набора. Легкий корпус, ограждение выдвижных устройств и рубки изготовлялись из легких (маломагнитных сталей), а обтекатели антенн ГАК -из титановых сплавов.

Первый корабль данного типа (К-38) вступил в строй без каких-либо противогидролокационных покрытий. На остальных кораблях серии легкий корпус был облицован нерезонансным противогидролокационным покрытием.

ТА размещались в два ряда над главной антенной ГАК. В диаметральной плоскости корабля над верхним рядом ТА устанавливался горизонтальный торпедопогрузочный люк, врезанный в переборку. Перед ним находился закрываемый щитами горизонтальный лоток, в который краном загружалась торпеда. Такая конструкция позволяла упростить и обезопасить процесс погрузки боезапаса. Все операции были механизированы. Торпеды затягивались в отсек, перемещались по нему, загружались в ТА и опускались при помощи гидроприводов. Управление АЭУ осуществлялось двумя операторами с центрального пульта, расположенного в выгородке турбинного отсека. Реактор ПЛА второго поколения имел гораздо меньшие размеры, чем реактор у ПЛА первого поколения. Это удалось осуществить благодаря схеме «труба в трубе», а также за счет «навешивания» насосов первого контура (циркуляционных насосов) на парогенераторы (они были встроены в камеры парогенераторов). ПТУ состояла из ГТЗА и двух АТГ. Сброс пара с АТГ осуществлялся в секции главного конденсатора.

В качестве резервных средств движения были использованы вспомогательные двухлопастные ВФТ с валопроводами, проходившими через кормовые горизонтальные стабилизаторы. Все процессы управления техническими средствами и вооружением корабля в максимальной степени были автоматизированы.

На кораблях имелись следующие системы: комплексная управления пространственным маневрированием ПЛА («Шпат»), которая обеспечивала автоматическую стабилизацию курса, глубины погружения на ходу и без хода, маневрирование по курсу и глубине погружения; автоматического управления средствами борьбы с аварийными дифферентами и провалами по глубине («Турмалин»); централизованного автоматизированного управления общекорабельными системами и отдельными механизмами.

Корабли пр. 671 строились на Адмиралтейском ССЗ, а затем переводились в Северодвинск в транспортном доке по Беломорско- Балтийскому каналу. В процессе постройки серии продолжались работы по совершенствованию ТТЭ лодок, снижению уровня шумности, повышению надежности оборудования и устранению выявленных недостатков.


Продольный разрез ПЛА пр. 671:

1 – основная антенна ГАК «Рубин»; 2 – антенна ГАС «Радиан-1» (миноискания); 3 – 533-мм ТА; 4 – торпедопогрузочный люк; 5 – носовой (торпедный) отсек; 6 – носовой аварийный буй; 7 – носовой люк; 8 – выгородка запасных торпед с устройством быстрого заряжания; 9 – цистерна беспузырной торпедной стрельбы; 10 – носовая дифферентная цистерна; 11 – аппаратная выгородка ПУТС «Брест-671» и ГАК «Рубин»; 12 – АБ; 13 – носовой горизонтальный руль с приводами; 14 – ЦГБ; 15 – второй (центрального поста) отсек; 16 – антенны ГАК «Рубин»; 17 – ходовой мостик; 18 – репитер гирокомпаса; 19 – перископ «Орион-10»; 20 ПМУ антенны СОРС «Залив-П»; 21 – ПМУ антенны РЛК «Каскад»; 22 – ПМУ антенны радиопеленгатора «Завеса»; 23 – ПМУ антенны «Ива-МВ» (КСС «Молния»); 24 – прочная рубка; 25 – центральный пост; 26 – выгородки радиоэлектронного вооружения и акустиков; 27 – выгородки вспомогательного оборудования и общесудовых систем (трюмных насосов, насосов общесудовой системы гидравлики, преобразователи и кондиционеры); 28 – баллоны системы ВВД; 29 – третий (реакторный) отсек; 30 – реактор с парогенераторами, циркуляционными насосами и цистернами биологической защиты; 31 – четвертый (турбинный) отсек; 32 – паровая турбина; 33 – планетарный редуктор; 34 – главный упорный подшипник; 35 – конденсатор; 36 – пятый (электромеханический и вспомогательного оборудования) отсек; 37 – кормовой аварийный буй; 38 – компрессоры системы ВВД; 39 – шестой (жилой) отсек; 40 ~ седьмой (ГЭД и рулевых приводов) отсек; 41 – кормовая дифферентная цистерна; 42 – приводы горизонтальных рулей; 43 – вертикальные стабилизаторы.


ПЛА пр. 671

ПЛА К-147 пр. 671

ПЛА пр. 671РТ


Тем не менее, корабли пр. 671 по акустическому вооружению и акустической скрытности уступали американским ПЛА типа Sturgeon. Преимуществом ПЛА пр. 671 были большие скорость хода и глубина погружения при соизмеримом боезапасе. Как показал опыт эксплуатации ПАА пр. 671, вероятный противник оказался не готов вести борьбу с ними в океане и обеспечивать эффективную ПЛО своих АУГ. Лодки показали достаточно высокие поисковые и боевые возможности. Продолжительность некоторых автономных походов достигала 90 сут. (вместо предусмотренных ТТЗ 50 сут.).

Всего в период с 1963 г. по 1974 г. на Адмиралтейском ССЗ было построено 15 ПЛА пр. 671. Лодки К-314, К-454 и К-469 в процессе постройки были модернизированы по пр. 671В и получили на вооружение ПАРК «Вьюга».

На них также заменили ГАК «Рубин» на ГАК «Рубикон». В начале 1980-х годов К-147 была оснащена экспериментальной СОКС.

На ней переделали ограждение боевой рубки и выдвижных устройств, которое получило такую же форму, как и на ПЛА пр. 971.

В процессе проведения средних ремонтов на ПЛА пр. 671 РЛК «Каскад» заменялся на РАК «Альбатрос» с приставкой «Корма».

По состоянию на декабрь 2001 г. в составе флота не оставалось ни одной ПЛА пр. 671.

К-38 (зав. № 600). Адмиралтейский ССЗ (г. Ленинград): 12.04.1963 г.; 28.07.1966 г.; 05.11.1967 г. [5*]

Входила в состав СФ. В июле 1967 г., во время проведения швартовных испытаний, на лодке возникло несколько аварийных ситуаций, вызванных опрессовкой парогенераторов и забросом сорбентов фильтров в конденсатно-питательную систему. 24.06.1991 г. К-38 была исключена из боевого состава флота, передана ОФИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.

К-369 {зав. № 601, до 25.07.1977 т~К-69). Адмиралтейский ССЗ (г. Ленинград): 31.01.1964 г.; 22.12.1967 г.; 06.11.1968 г.

Входила в состав СФ. 24.06.1991 г. лодка была исключена из боевого состава флота, передана ОФИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.

К-306 {зав. № 604). Адмиралтейский ССЗ (г. Ленинград): 20.03.1968 г.; 04.06.1969 г.; 04.12.1969 г.

Входила в состав СФ. 24.06.1991 г. лодку исключили из боевого состава флота, передали ОФИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставили на отстой.

К-314 (зав. № 01610, пр. 671В). Адмиралтейский ССЗ (г. Ленинград): 05.09.1970 г.; 28.03.1972 г.; 06.11.1972 г.

Входила в состав СФ, а с 27.05.1974 г. – в состав ТОФ (с 20.01 по 06.05.1974 г. совместно с К-201 (пр. 670) и ВПК Маршал Ворошилов (пр. 1134A) перешла вокруг Африки из Мотовского залива в бух. Крашенинникова. 29.12.1985 г. при возвращении с очередной боевой службы на корабле произошла авария ППУ. К-314 у стенки СРЗ «Звезда» (г. Владивосток) поставили на прикол, а 14.03.1989 г. ее исключили из боевого состава флота, передали ОФИ для утилизации и в бух. Чажма (пос. Дунай) поставили на отстой.

К-147 (зав. № 602, с 03.06.1992 г -Б-147). Адмиралтейский ССЗ (г. Ленинград): 16.09.1964 г.; 17.06.1968 г.; 25.12.1968 г.

Входила в состав СФ и несла службу в Атлантическом океане и Средиземном море. В 1971 г. впервые в отечественном флоте лодка прошла подо льдами Северного Ледовитого океана около 10 000 миль. В этом же году во время несения службы в Атлантическом океане она в течение 30 ч отслеживала ПЛАРБ ВМС США. С 14.10.1976 г. по 14.08.1980 г. на СРЗ № 10 (пос. Полярный) К-117 прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». С февраля 1982 г. по апрель 1984 г. на СРЗ № 10 ее оборудовали СОКС (системой обнаружения кильватерного следа). С 28 мая по 1 июля 1985 г. лодка участвовала в операции «Апорт» [6*]. В ходе нее К-147 более пяти суток вела слежение по кильватерному следу за ПЛАРБ ВМС США Simon Bolivar. Затем она сутки вела слежение за этой же ПЛАРБ, используя пассивный тракт ГАК «Рубикон». С 24.11.1986 г. по 07.02.1995 г. на СРЗ №10 (пос. Полярный) лодка прошла средний ремонт. 08.09.1997 г. из-за достижения предельного срока службы Б-147 была исключена из боевого состава флота, передана ОРВИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.

К-53 (зав. № 603, с 03.06.1992 г.-В-53). Адмиралтейский ССЗ (г. Ленинград): 16.12.1964 г.; 15.03.1969 г.; 30.09.1969 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 18.09.1980 г. по 06.01.1984 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». В сентябре 1984 г. во время несения боевой службы в районе Северо-Восточной Атлантики в течение 21 сут. осуществляла слежение за ДЕСО и АМГ ОВС НАТО 19.09.1984 г. при форсировании пролива Гибралтар в подводном положении К-53 столкнулась с транспортом Братство, повредила обшивку легкого корпуса в носовой оконечности, обтекатель основной антенны ГАК и волнорезные щиты 533-мм ТА. Корабль утратил боеспособность и был вынужден прийти в порт Хаммамет (Тунис), где устранили повреждения, а в октябре возвратиться в базу для восстановительного ремонта. 30.06.1993 г. Б-53 исключили из боевого состава флота, передали ОРВИ для утилизации и бух. Гремиха (пос. Островной) поставили на отстой.

5* Здесь и далее приведены сведения о заводе-строителе и датах закладки, спуска и ввода в состав ВМФ При отсутствии сведений о какой-либо дате и место нее ставится точка

6* Операция «Апорт» была проведена с целью проверки системы развертывания отечественных ПЛА и системы ПЛО вероятного противника в районах патрулирования его ПЛАРБ.


ПЛА пр. 671:

I – ПМУ «Ива-МВ»; 2 – ПМУ АН радиопеленгатора «Завеса»; 3 – РКП; 4 – ПМУ АП РЛС «Каскад»;

5 – ПМУ АП СОРС «Залив-П»; (› – перископ «Орион-10»



ПЛА К-147 пр. 671:

1 – ПМУ «Ива-МВ»; 2 – ПМУ ЛП радиопеленгатора «Завеса»; 3 – РКП; 4 – ПМУ АГI РЛС «Каскад»; 6 – датчики СОКС; 6 – ПМУ АП СОРС «Залив-П»; 7 – перископ «Орион-10»



ПЛА пр. 671РТ:

1 – ПМУ «Кипарис»; 2 – ПМУ ЛИ радиопеленгатора «Завеса»; 3 – РКП; 4 – ПМУ АП РЛС «Каскад»; 5 – ПМУ СОРС «Залив-П»; 6 – перископ МТ-70-10; 7 – перископ «Орион-10»


ПЛА пр. 671


К-323 (зав. № 605, с 08.12.1972 г. по 03.06.1992 г.-50 лет СССР, с 03.06.1992 т~Б-323). Адмиралтейский ССЗ (г. Ленинград): 05.07.1968 г.; 14.03.1970 г.; 29.10.1970 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 27.05.1978 г. по 12.12.1980 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». С 10.02.1984 г. по 18.04.1986 г. на СРЗ «Нерпа» лодка прошла средний ремонт. 30.06.1993 г. Б-323 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-370 (зав. № 606, с 03.06.1992 г-Б-370). Адмиралтейский ССЗ (г. Ленинград): 19.04.1969 г.;

26.06.1970 г.; 04.12.1970 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 01.10.1981 г. по 13.11.1984 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 30.06.1993 г. Б-370 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-438 (зав. № 608, с 03.06.1992 г ~ Б-438). Адмиралтейский ССЗ (г. Ленинград): 13.06.1969 г.;

23.03.1971 г.; 15.10.1971 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. В 1981 г. на лодке проходила испытание СОКС. В начале 1982 г. в ходе несения боевой службы в Индийском океане К-438 осуществила ряд длительных слежений за иностранными ПЛА с применением СОКС. Все слежения были прекращены или по приказанию ЦКП ВМФ, или после ухода иностранной лодки в свои территориальные воды.

В ходе боевой службы лодка осуществила три деловых захода в порт Луанда (дли стабилизации политической обстановки в Анголе) и дважды в.Аден (НДР Йемен). После смены экипажа ПЛА возвратилась к месту постоянного базирования. В 1984 г. лодка несла боевую службу в Северо-Восточной Атлантике продолжительностью 99 сут. Во время нее К-438 отрабатывала приемы боевого использования СОКС и взаимодействие с самолетами Ту-142М противолодочной авиации ВМФ. С 14.02.1986 г. по 25.05.1989 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт. 04.08.1995 г. ее исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-367 (зав. № 609, с 03.06.1992 т-Б-367). Адмиралтейский ССЗ (г. Ленинград):

14.04.1970 г.; 02.07.1971 г.; 05.12.1971 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 17.02.1979 г. по 02.02.1982 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 30.06.1993 г. Б-367 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-308 (зав. № 01611, с 03.06.1992 г.-Б-308). Адмиралтейский ССЗ (г. Ленинград):

22.04.1971 г.; 02.08.1972 г.; 15.12.1972 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. С 16 10.1984 г. по 01.08.1988 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 04.08.1995 г. Б-398 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.

К-454 (зав. № 01612, с 03.06.1992 т-Б-454, достраивалась по пр. 671В). Адмиралтейский ССЗ (г. Ленинград): 20.03.1968 г.; 04.06.1969 г.; 04.12.1969 г.

Входила состав СФ, а с 18.03.1974 г.- в состав ТОФ (в августе – сентябре 1974 г. подо льдами Арктики перешла из бух. Западная Лица в бух. Крашенинникова). 05.07.1994 г. Б-454 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Павловского (г. Фокино) поставили на отстой.

К-462 (зав. № 01613, с 03.06.1992 г -Б-462). Адмиралтейский ССЗ (г. Ленинград):

03.07.1972 г.; 01.09.1973 г.; 30.12.1973 г.

Входила в состав СФ и несла боевую службу в Атлантическом океане, Персидском заливе и Средиземном море. 11.09.1976 г. при отработке задач боевой подготовки к северу от п-ва Рыбачий в подводном положении лодка столкнулась с неустановленным рыболовецким судном. К-462 получила повреждение ограждения рубки и выдвижных устройств. В 1986 г. во время боевой службы лодка осуществляла разведку деятельности ОВМС НАТО: более 30 сут. следила за ДЕСО, оперативной корабельной группировкой во главе с линкором Iowa, а также АУГ во главе с авианосцем Royal Oak. 18.02.1987 г. на СРЗ № 10 (пос. Полярный) лодку поставили в средний ремонт. 30.06.1993 г. из-за отсутствия финансирования Б-462 исключили из боевого состава флота, передали ОРВИ для утилизациии в бух. Гремиха (пос. Островной) поставили на отстой.

К-469 (зав. № 01614, с 03.06.1992 г Б-469, достраивалась по пр. 671В). Адмиралтейский ССЗ (г. Ленинград): 05.09.1973 г.; 10.06.1974 г.; 30.09.1974 г.

Входила в состав СФ, а с 03.03.1976 г. – в состав ТОФ (в январе 1976 г. в охранении К-171 (пр. 667Б) совершила переход вокруг Африки из бух. Западная Лица в бух. Крашенинникова). Во время перехода на Тихий океан К-469 вместе с К-171 шли в подводном положении на удалении 18 кабельтов друг от друга. После пересечения экватора лодки разошлись и далее следовали на Камчатку самостоятельно. В течение 80 сут. они прошли 21 754 мили. За весь переход К-469 лишь один раз всплывала на перископную глубину в районе Антарктиды. С 31.07.1976 г. по 30.11.1978 г. на СРЗ «Звезда» (г. Владивосток) прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». В 1979 г. во время боевой службы в Тихом океане лодка более семи суток следила за американским авианосцем Ranger. 30.06 1993 г. Б-469 исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Павловского (г. Фокино) поставили на отстой.

К-481 (зав. № 01615, с 03.06,1992 т.~Б-481). Адмиралтейский ССЗ (г. Ленинград): 27.09.1973 г.; 08.09.1974 г.; 27.12.1974 г.

Входила в состав СФ. С 1979 г. по 1981 г., в связи с обострением обстановки вокруг Персидского залива, лодка несла боевую службу в Аравийском море и находилась в походах больше 180 сут. без вывода ГЭУ. Экипаж лодки менялся дважды на плавбазе Березина, стоявшей в Аденском заливе. В 1981 г. лодка осуществила поход в Индийский океан с деловым заходом в порт Луанда. Пребывание в этом порту способствовало стабилизации внутриполитической обстановки в.Анголе. После смены экипажа К-481 возвратилась к месту постоянного базирования. С 23 04.1984 г. но 06.03.1985 г. на СРЗ «Нерпа» (пос. Вьюжный) лодка прошла средний ремонт и модернизацию, в ходе которой ГАК «Рубин» заменили на ГАК «Рубикон». 03.07.1992 г. ее исключили из боевого состава флота, передали ОРВИ для утилизации и в бух. Гремиха (пос. Островной) поставили на отстой.
