ПЛА пр. 945А – 2 (1) ед.

ОСНОВНЫЕ ТТЭ

Водоизмещение, т:

– надводное 6 470

– подводное 8 500

Длина наибольшая, м 110,5

Ширина корпуса наибольшая, м 12,2

Осадка средняя, м 9,4

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м:

– рабочая 480

– предельная 600

Автономность по запасам провизии, сут 100

Экипаж, чел 65

Энергетическая установка:

Главные механизмы

– тип АЭУ

– ППУ:

– марка ОК-650Б

– количество х тип ЯР I х ВВР

– тепловая мощность ЯР, МВт 1 х 190

– ПТУ:

– тип блочная

– количество х мощность ГТЗА, л. с 1 х 50 000

– количество х мощность АТГ, кВт 2 х 3 200

– количество х тип движителей 1 х малошумный ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт 1 х 800

– аккумуляторная установка:

– тип АБ свинцово-кислотная

– количество х тип РСД 2 х ВПК

– привод ВПК х мощность, кВт ЭД х 300

Скорость хода наибольшая, уз:

– надводная 12,2

– подводная 35

Вооружение:

Ракетное:

– тип ракетного комплекса «Гранат» [30*]

– тип КРСН РК-55

– вид старта подводный из 533-мм ТА

– тип ПЗРК «Игла-М»

– количество контейнеров для хранения ЗР 2

– боекомплект ЗР 12

Торпедное:

– количество х калибр ТА, мм 6 х 533

– боезапас (тип) торпед и ПЛУР 36 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПАРК «Водопад», или М5 ПАРК «Шквал»)

– система подготовки ТА «Гринда»

Радиоэлектронное:

– БИУС «Омнибус»

– НК «Симфония»

– КСС «Молния-МЦ»

– система СС «Цунами-БМ»

– ГАК «Скат-3» (МГК-540)

– РАК «Радиан» (МРКП-59)

– ТК МТК-110

– перископ ТК «Сигнал-3»

– командирский перископ «Лебедь-21»

30* В счет торпедного боезапаса.

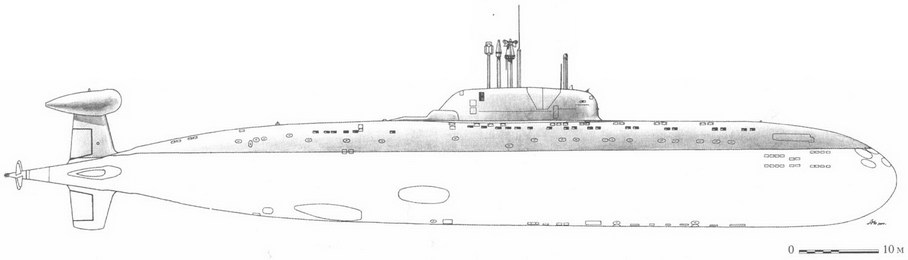

ПЛА К-276 пр. 945

ПЛА пр. 945АБ (проект)

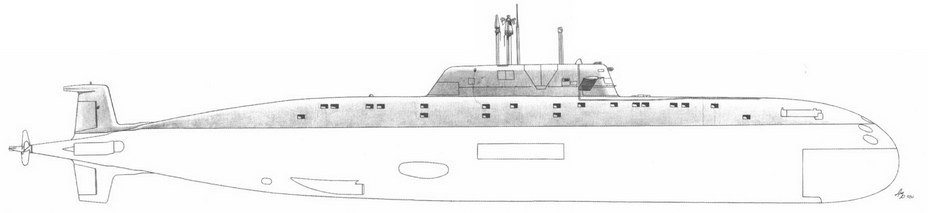

ПЛА пр. 945

ПАА пр. 945A

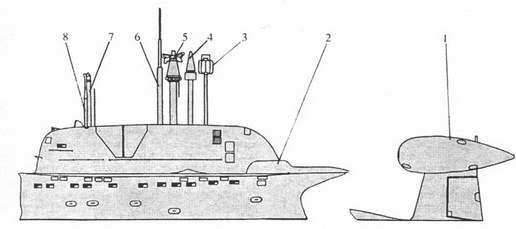

ПЛА Кострома (К-276) пр. 945 (вид с левого борта):

1 – гондола УПВ ГПБА ГАК «Скат-КС»; 2 – обтекатель АП экспериментальной стации ОГС;

3 – ПМУ АП радиопеленгатора «Завеса»; 4 – ПМУ «Синтез»; 6 – ПМУ АП РАК «Радиан» (МРКП-58); 6 – ПМУ «Кора»; 7 – перископ «Кутум»;

8 – перископ «Аебедь-21»


ПЛА пр. 945А (шифр «Кондор») разработана ЦКБ «Лазурит» под руководством Н.И. Ква- ши. Является развитием пр. 945 и относится к ПЛА третьего поколения. Предназначена для поиска, обнаружения и слежения за ПА АРБ и АУГ противника, их уничтожения с началом боевых действий, а также нанесения ударов по береговым объектам. При необходимости данные лодки могут нести мины.

По конструкции ПЛА пр. 945А повторяют прототип, но имеют иной состав вооружения, включающий ракетный комплекс «Гранат» и зенитный ракетный комплекс «Игла». На ПЛА пр. 945А установили более совершенный (чем на пр. 945) ГАК «Скат-3». Из-за массо- габаритных характеристик его основной антенны пришлось заменить 650-мм ТА на два 533-мм ТА, доведя их общее число до шести. При этом боезапас увеличился до 36 единиц. Прочный корпус разделен водонепроницаемыми переборками на шесть отсеков. Лодки пр. 945А получили усовершенствованную главную энергетическую установку. На них установили СОКС, в надстройке – ПУ для запуска средств комплекса гидроакустического противодействия.

По пр. 945А было построено два корабля, которые по внутренним водным путям были переведены в Северодвинск, где их достроили и ввели в строй. Третий корабль серии по пр. 945АБ (зав. № 305, шифр «Марс») заложили в марте 1990 года. Он должен был стать дальнейшим развитием пр. 945 и по своим боевым возможностям приближаться к ПЛА четвертого поколения. В ноябре 1993 г. из-за отсутствия финансирования постройку этого корабля прекратили. Недостроенный корпус разобрали на металл.

По состоянию на декабрь 2001 г. в составе флота находились две ПЛА пр. 945А.

К-534 (зав. № 303, с 03.06.1992 т.-Б-534, с 06.04.1993 г-Зубатка, с 25.03.1995 г -Нижний Новгород). ССЗ «Красное Сормово» (г. Горький): 15.02.1986 г.; 08.07.1989 г.; 26.12.1990 г.

Входит в состав СФ.

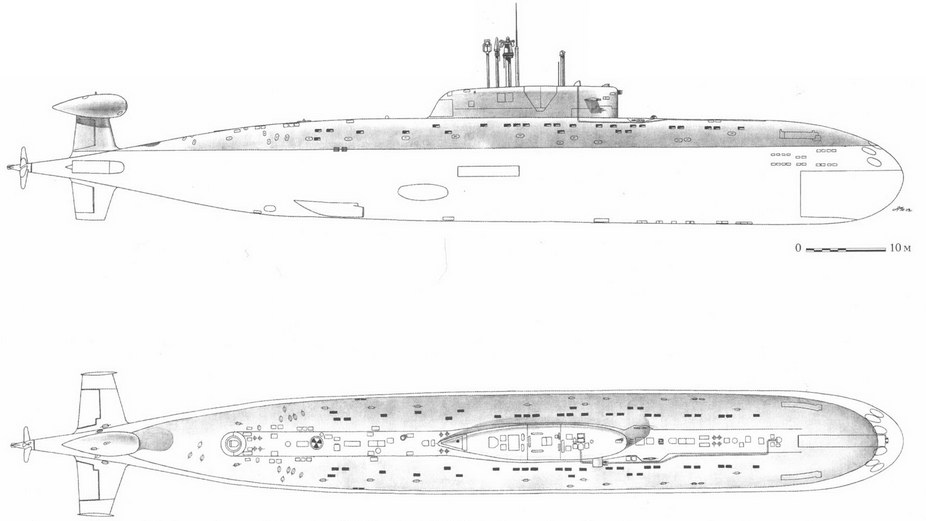

ПЛА К-534 пр. 945А


В настоящее время находится на СРЗ № 10 («Нерпа») в восстановительном ремонте в связи с неисправностью активной зоны АЭУ.

К-336 (зав. № 304, с 03.06.1992 г ~ Б-336, с 06.04.1993 т~ Окунь, с 03.04.1996 г – Псков). ССЗ «Красное Сормово» (г. Горький}: 29.07.1989 г.; 28.07.1992 г., 14.12.1993 г.

Входит в состав СФ.
