ПЛА пр. 971 – 14 (7) ед.

ОСНОВНЫЕ ТТЭ

Водоизмещение, т:

– надводное 8 140

– подводное 10 500

Длина наибольшая, м 110,3

Ширина корпуса наибольшая, м 13,6

Осадка средняя, м 9,68

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м:

– рабочая 480

– предельная 600

Автономность по запасам провизии, сут 100

Экипаж, чел 73

Энергетическая установка:

Главные механизмы:

– тип АЭУ

– ППУ:

– марка ОК-9ВМ или ОК-650М.01 [31*]

– количество х тип ЯР 1 х ВВР

– тепловая мощность ЯР, МВт 190

– ПТУ:

– тип блочная

– количество х мощность ГТЗА, л. с 1 х 50 000

– количество х мощность АТГ, кВт 2 х 3 200

– количество х тип движителей 1 х малошумный ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт 1 х 800

– аккумуляторная установка:

– тип АБ свинцово-кислотная

– количество х тип РСД 2 х ВПК

– привод ВПК х мощность, кВт ЭД х 300

Скорость хода наибольшая, уз:

– надводная 10

– подводная 33

Вооружение:

Ракетное:

– тип ракетного комплекса «Гранат»[32*]

– тип КРСН РК-55

– вид старта подводный, из 533-мм ТА

– тип ПЗРК «Стрела-ЗМ»

– количество контейнеров для хранения ЗР 3

– боекомплект ЗР 18

Торпедное:

– количество х калибр ТА, мм 4 х 650

– боезапас (тип) торпед 12 (торпеды 65-76 или ПЛУР

86Р и 88Р ПЛРК «Ветер»)

– количество х калибр ТА, мм 4 х 533

– боезапас (тип) торпед и ПЛУР 28 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПЛРК «Водопад», или М5 ПЛРК «Шквал»)

– система подготовки ТА «Гринда»

Радиоэлектронное:

– БИУС «Омнибус»

– НК «Симфония»

– КСС «Молния-МЦ»

– система СС «Цунами -БМ»

– ГАК «Скат-3» (МГК-540)[33*]

– РАК «Радиан» (МРКП-58) или «Радиан» (МРКП-59) -ТК МТК-110

– перископ ТК «Сигнал-3»

– командирский перископ «Лебедь-11» или «Лебедь-21»

31* На К-284 (Акула).

32* В счет боезапаса для 533-мм ТА.

33* Начиная с К-461 и К-267


ПЛА пр. 971 (шифр «Барс») разработана в СПМБМ «Малахит» под руководством Г.Н. Чернышова. Относится к ПЛА третьего поколения и является в полном смысле этого слова многоцелевой. Она предназначена для поиска, обнаружения и слежения за ПЛАРБ и АУГ противника, их уничтожения с началом боевых действий, а также нанесения ударов по береговым объектам. При необходимости лодка может нести мины.

Первоначально ПЛА пр. 971 рассматривалась как «стальной» аналог титановой атомной подводной лодки пр. 945, предназначавшийся Аля увеличения темпов постройки ПЛА третьего поколения. Однако СПМБМ «Малахит», имея большой опыт проектирования многоцелевых лодок, на базе вооружения, механизмов и оборудования, созданных для пр. 945, разработало, по-существу, новый корабль третьего поколения.

Самые малошумные отечественные ПЛА. По мнению специалистов, по уровню физических полей сопоставимы с такими кораблями, как АПЛ ВМС США Seawolf.

ПЛА пр. 971 является двухкорпусной и имеет «лимузинное» ограждение выдвижных устройств, а также высокое кормовое оперение, на котором расположен обтекатель для буксируемой антенны ГАК. Прочный корпус выполнен из высокопрочной стали с высоким пределом текучести (100 кгс/мм2) и делится прочными переборками на шесть отсеков.

Все основное оборудование и боевые посты размещены на амортизаторах в зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Зональные блоки изолированы от корпуса лодки резинокордными пневматическими амортизаторами. Благодаря использованию зональных блоков удалось существенно уменьшить уровень акустического поля, обезопасить экипаж и оборудование от динамических нагрузок, а также рационализировать технологию постройки корабля. В частности, монтаж оборудования и систем осуществлялся в цехе в зональном блоке, который затем заводился в обечайку отсека. Легкий корпус и наружная поверхность прочного корпуса облицованы единым резиновым противогидролокационным и шумопоглощающим покрытием.

Корабль имеет традиционное двухрядное расположение ТА. В носовом отсеке расположены стеллажи для хранения боезапаса с устройствами продольной, поперечной подачи и УВЗ. Под ТА находится выгородка с основной антенной ГАК. В ограждении рубки и выдвижных устройств размещаются некоторые из антенн ГАК и ВСК на весь экипаж.

Легкому корпусу приданы формы, оптимальные для подводного хода. Все отверстия и вырезы на нем закрываются обтекателями. На ПЛА пр. 97/ удалось реализовать комплексную автоматизацию боевых и технических средств, сосредоточить управление кораблем, его оружием и вооружением в ГКП. Все это позволило сократить экипаж до 73 человек.

Начиная с К-263, на лодках пр. 971 устанавливается СОКС, а с К-391 – в надстройке ПУ для запуска средств комплекса гидроакустического противодействия, аварийная система порохового продувания ЦГБ (пороховые генераторы) и аварийные силовые сети.

Одновременно с постройкой кораблей данного типа осуществляется программа их модернизации, направленная на совершенствование акустических характеристик и расширение боевых возможностей. В частности, К-157 и К-335 при сохранении прежних обводов имеют вставку миной несколько метров для установки нового оборудования.

Первоначально предполагалось построить 20 ПЛА пр. 971. Зав. № 520 и зав. № 521, заложенные соответственно в 1990 и 1991 гт. на ССЗ им. Ленинского комсомола, 18.03.1992 г. исключили из списков флота. На этот момент они имели техническую готовность соответственно 25 и 12%. Задел оборудования и механизмов продолжает сохраняться на заводе-строителе.

По состоянию на декабрь 2001 г. в составе флота находились 13 ПЛА пр. 971.

К-480 (зав. № 821, с 24.07.1991 г.[34*] Барс, с 13.10.1997 г. [35*]-Ак Барс [36*] СМП (г. Северодвинск): 22.02.1985 г.; 16.04.1988 г.; 31.12.1988 г.[37*].

Входила в состав СФ и несла боевую службу в Атлантическом океане и Средиземном море. 06.04.1990 г. лодка совершила глубоководное погружение на предельную глубину. В 1998 г. ее исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в пос. Гаджиево поставили на отстой.


34* По другим данным, с 10.10.1990 г.

35* По другим данным, с 27.04.1996 г

36* В переводе с татарского языка – Белый Барс

37* По другим данным, 29.12.1988 г.



ПЛАК-461 пр. 971

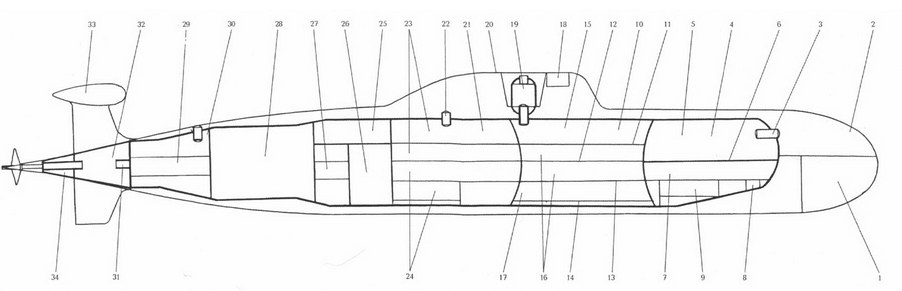

Продольный разрез ПЛА пр. 971:

1 – выгородка основной антенны ГАК «Скат-3»; 2 – проницаемая часть носовой оконечности; 3 – торпедопогрузочный люк; 4 – носовой (торпедный) отсек; 5 – выгородка казенных частей ТА, боезапаса на автоматизированных и дополнительных стеллажах; б – герметичный настил (вторая палуба); 7 – агрегатная выгородка РЭВ (в основном ГАК «Скат-3»); 8 – носовая дифферентная цистерна; 9 – аккумуляторная яма (по бортам от нее находятся цистерны РТК, сама яма и средняя часть второй палубы объединены в амортизированный блок); 10 – второй (центрального поста и жилой) отсек (представляетиз себя единый амортизированный блок); 11 – первая палуба; 12 – вторая палуба; 13 – третья палуба; 14 – четвертая палуба; 15 – центральный пост и выгородка БИУС «Омнибус»; 16 – жилые и медицинские помещения; 17 – выгородки аппаратуры РЭВ, вспомогательного оборудования и общесудовых систем не работающих в малошумном режиме (трюмных насосов, насосов общесудовой системы гидравлики, преобразователи и кондиционеры); 18 – ходовой мостик; 19 – прочная рубка- всплывающая камера; 20 – ограждение прочной рубки; 21 – третий (вспомогательных механизмов, включая все ПМУ) отсек (представляет из себя единый амортизированный блок); 22 – носовой люк; 23 – боевые рубки и агрегатные РЭВ; 24 – выгородки вспомогательного оборудования (включая компрессоры системы ВВД холодильные машины, ДГ, водооотливные и осушительные насосы, преобразователи и т.д.); 25 – четвертый (реакторный) отсек; 26 – аппаратная выгородка (ППУ и баки системы водяной защиты подвешены на консольных балках, заделанных в переборки); 27 – насосная выгородка (вспомогательное оборудование ППУ); 28 – пятый (турбинный) отсек (блок ПТУ через амортизаторы установлен на промежуточной раме, которая по торцам через второй каскад амортизаторов закреплена к межотсечным переборкам); 29 шестой (вспомогательных механизмов) отсек (вторая и третья палубы объединены в единый амортизированный блок); 30 – кормовой люк; 31 – дейдвудная труба; 32 – румпельное отделение (размещаются гидравлические машины, румпели и концы баллеров вертикального руля, больших и малых горизонтальных рулей); 33 – гондола УПВ ГПБА ГАК «Скат-3»; 34 – кормовая дифферентная цистерна.


К-317 (зав. № 822, с 10.10.1990 v.-Пантера). СМП (г. Северодвинск): 06.11.1986 г.;21.05.1990 г.; 30.12.1990 г.[38*]

Входит в состав СФ. Выполнила две автономные боевые службы и одну поисковую операцию.

В сентябре 1999 г. на СМП поставлена в средний ремонт.

К-401 (зав. № 831, с 26.07.1991 г. [39*]-Волк). СМП (г. Северодвинск}: 14.11.1987 г.;

11.06.1991 г.; 29.12.1991 г.

Входит в состав СФ. Выполнила две автономные боевые службы.

С декабря 1995 г. по февраль 1996 г. в Средиземном море лодка осуществляла дальнее противолодочное прикрытие авианосной многоцелевой группы во главе с ТАВКР Адмирал флота Советского Союза Кузнецов

К-328 (зав. № 832, с 24.01.1991 г-Леопард). СМП (г. Северодвинск): 26.10.1988 г.;

28.06.1992 г.; 15.12.1992 г.[40*]

Входит в состав СФ. Выполнила четыре автономные боевые службы.

К-154 (зав. № 833, с 24.07.1991 т.-Тигр). СМП (г. Северодвинск): 10.09.1989 г.;

26.06.1993 г.; 29.12.1993 г.

Входит в состав СФ Выполнила две автономные боевые службы. С 1998 по 2002 г. на СМП прошла поддерживающий ремонт.

К-157 (зав. № 834, с 06.04.1993 т.-Вепрь). СМП (г. Северодвинск): 13.07.1990 г. [41*];

10.12.1994 г.; 25.11.1995 г.

Входит в состав СФ. Выполнила одну автономную боевую службу и одну поисковую операцию.

К-335 (зав. № 835, с 22.02.1993 г -Гепард). СМП (г. Северодвинск): 23.09.1991 г.; 17.09.1999 г.; 05.12.2001 г.

Входит в состав СФ.

К-337 (зав. № 836, с 25.01.1994 г-Кугуар). СМП (г. Северодвинск): 18.08.1992 г.; -;

Из-за отсутствия финансирования 22.01.1998 г. постройка корабля была приостановлена. Он находится на консервации в одном из цехов СМП. Корпусные конструкции, механизмы и оборудование К-337 предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).

К-333 (зав. № 837, с 07.02.1995 г -Рысь). СМП (г. Северодвинск): 31.08.1993 г.; -; -.

Из-за отсутствия финансирования 06.10.1997 г. постройка корабля была приостановлена. Он находится на консервации в одном из цехов СМП. Корпусные конструкции, механизмы и оборудование К-333 предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»),

К-284 (зав. № 501, с 13.04.1993 г -Акула). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 06.11.1983 г. [42*]; 16.06.1984 г.[43*]; 30.12.1984 г.

Головной корабль пр. 971. Входил в состав ТОФ. В 2001 г. был исключен из боевого состава флота и передан ОРВИ на долговременное хранение.

К-263 (зав. № 502, с 13.04.1993 г.-Дельфин). ССЗ им. Ленинского комсомола (г. Комсо- мольск-на-Амуре): 09.05.1985 г.; 28.05.1986 г.; 30.12.1987 г.

Входит в состав ТОФ и несет боевую службу в Тихом океане.

К-322 (зав. № 513, с 13.04.1993 г. -Кашалот). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 05.09.1986 г.; 18.07.1987 г.; 30.12.1988 г.

Входит в состав ТОФ и несет боевую службу в Тихом океане.

К-391 (зав. № 514, с 13.04.1993 т.-Кпт, с 01.09.1997 г -Братск). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 23.02.1988 г.; 14.04.1989 г.; 29.12.1989 г.

Входит в состав ТОФ и несет боевую службу в Тихом океане.

К-331 (зав. № 515, с 13.04.1993 т.-Нарвал). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 28.12.1989 г.; 23.06.1990 г.; 31.12.1990 г.

Входит в состав ТОФ и несет боевую службу в Тихом океане.

К-419 (зав. № 516, с 13.04.1993 т.-Морж, с 29.01.1998 т.-Кузбасс). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 28.07.1991 г.; 18.05.1992 г.; 31.12.1992 г.

Входит в состав ТОФ и несет боевую службу в Тихом океане.

К-295 (зав. № 517, с 29.12.1995 г. -Дракон, с 30.08.1999 г.-Самара). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 07.1 1.1993 г.; 05.08.1994 г; 28.07.1995 г. [44*]

Входит в состав ТОФ и несет боевую службу в Тихом океане.

К-152 (зав. № 518, с 13.04.1993 т.-Нерпа). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 1993 г.; -;

Находится в постройке, по состоянию на январь 2002 г. техническая готовность составляла ок. 68 %.


38* По другим данным, 27.12.1990 г.

39* По другим данным, с 25.06.1991 г.

40* По другим данным, 30.12.1992 г.

41* По другим данным, 16.06.1990 г.

42* По другим данным, 11.11.1983 г.

43* По другим данным, 27.07.1984 г.

44* По другим данным, 17 07.1995 г.

ПЛА К-328 «Леопард» пр. 971

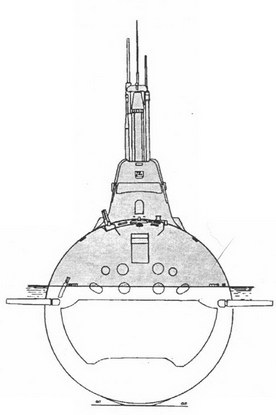

ПЛА пр. 971 поперечное сечение по торпедной выгородке

ПЛА пр. 971 поперечное сечение по реакторному отсеку

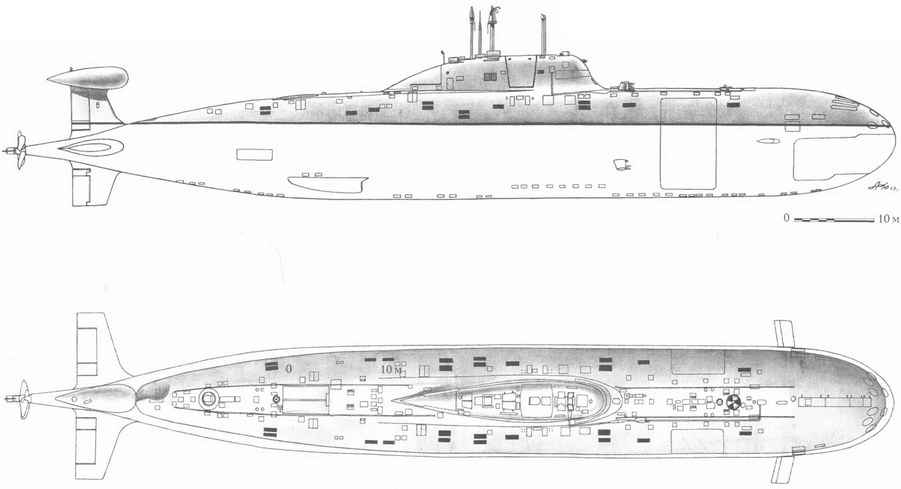

ПЛА пр. 971

ПЛА пр. 971 поперечное сечение по кормовому оперению

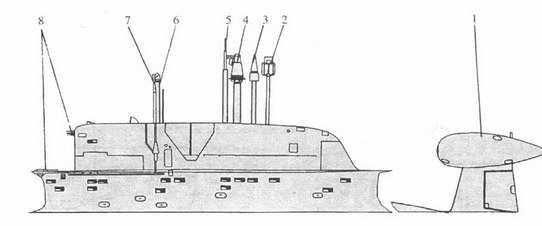

ПЛА пр. 945А (вид с левого борта):

I – гондола УПВ ГИБЛ ГАК «Скат-3»; 2 – ПМУ Al l радиопеленгатора «Завеса»; 3 – ПМУ «Синтез»; 4 – ПМУ АП РАК «Радиан» (МРКП-59); 6 – ПМУ «Кора»; 6 – перископ «Сигнал-3»; 7 – перископ «Лебедь-21»; 8 – датчики СОКС

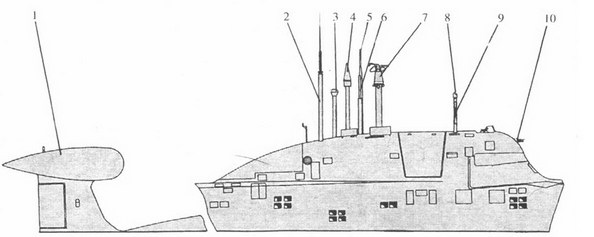

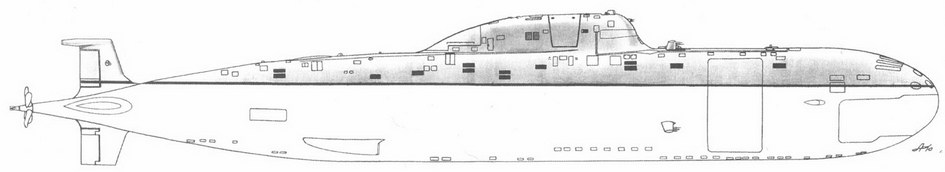

ПЛА пр. 971 (вид с правого борта):

I – гондола УПВ ГГША ГАК «Скат-3»; 2 – ПМУ «Зона»; 3 – РКП; 4 – ПМУ «Синтез»; 5 – ПМУ «Анис»; 6 – ПМУ «Кора»; 7 – ПМУ АП РАК «Радиан» (МРКП-58); 8 – перископ «Сигнал-3»; 9 – перископ «Лебедь-21»; 10 – датчики СОКС

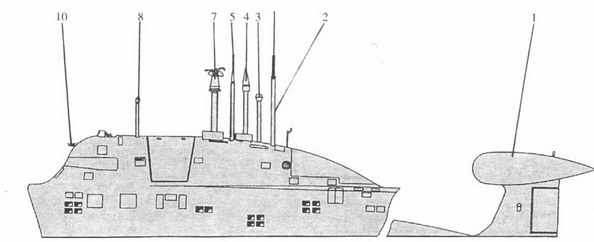

ПЛА пр. 971 (вид с левого борта):

1 – гондола УПВ ГПБА ГАК «Скат-3»; 2 – ПМУ «Зона»; 3 – РКП; 4 – ПМУ «Синтез»; 6 – ПМУ «Анис»; 7 – ПМУ АП РАК «Радиан» (МРКП-58); 8 – перископ «Сигнал-3»; 10 – датчики СОКС

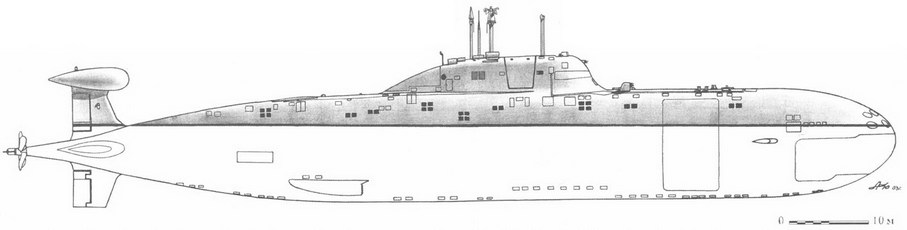

ПЛА К-154 «Тигр» пр. 971

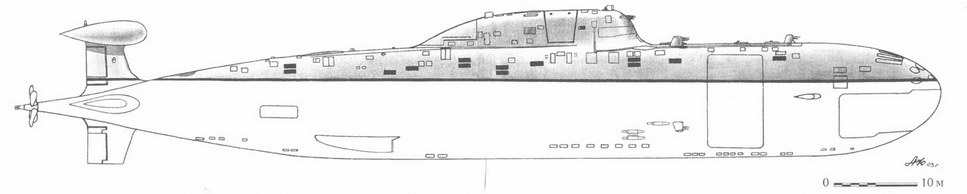

ПЛА «Гепард» пр. 971


Зав. № 519. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 1994 г.;~; -.

В постройке, по состоянию на январь 2002 г. техническая готовность составляла ок 42 %. Корпусные конструкции, механизмы и оборудование лодки предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).
