FN-6

(КИТАЙ)

Переносной зенитный ракетный комплекс предназначен для поражения самолетов и вертолетов на малых и предельно малых высотах. Обстрел цели ведется как на догонных, так и на встречных курсах. Комплекс производится фирмой China National Precision Machinery Import amp; Export Corporation (CNPMIEC).

Предполагается, что комплекс FN-6 состоит на вооружении Народно-освободительной армии Китая (НОАК).

Двухступенчатая твердотопливная ракета выполнена по аэродинамической схеме «утка». Она включает тепловую головку самонаведения, рулевой отсек с аппаратурой управления полетом, боевую часть осколочно-фугасного действия, двухступенчатую двигательную установку для выброса ракеты из пусковой трубы и обеспечения полета к цели. Стартовый двигатель отпадает после того, как ракета вылетает из пусковой трубы, затем запускается маршевый двигатель. Ракета имеет четыре стабилизатора в хвостовой части и четыре руля в передней части.

Пусковая труба, выполненная из стекловолокна, используется для хранения, переноски, прицеливания и пуска ракеты.

В головной части комплекса находится баллон с хладоген- том для глубокого охлаждения теплового приемника головки самонаведения и батарея питания. Головка самонаведения имеет форму пирамиды, в которой находится детектор ИК- излучения с четырьмя ячейками. Предполагается, что она способна осуществлять наведение ракеты при помехах в ИК- диапазоне.

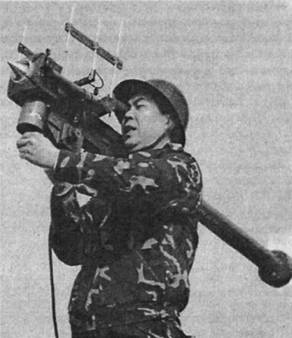

По специальному заказу ПЗРК комплектуется оптическим прицелом и аппаратурой опознавания «свой-чужой». Прицел и запросчик крепятся в головной части комплекса.

Так же как и предыдущие версии ПЗРК, этот комплекс может устанавливаться на гусеничных машинах, вертолетах, кораблях. Одна из последних версий имеет четыре ракеты с оператором, находящимся ниже уровня палубы.

FN-6 способен поразить цель, совершающую маневр с перегрузкой до 4g с вероятностью не менее 0,7.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 5,0

минимальная 0,5 Высота поражения, км:

максимальная 3,5

минимальная 0,015 Максимальная скорость поражаемых целей, м/с:

навстречу 300

вдогон 360

Вероятность поражения 0,7

Масса комплекса, кг 16

Длина ракеты,м 1,49

Диаметр ракеты, м 0,07
