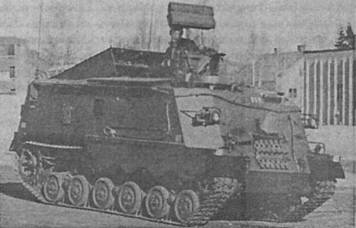

RBS-70 на шасси Lvrbv


(ШВЕЦИЯ)


Комплекс малой дальности RBS-70 на шасси Lvrbv предназначен для противовоздушной защиты бронетанковых и механизированных соединений шведской армии.

Данный комплекс можно считать удачным примером продления срока службы после проведения модернизации ходовой части зенитных артиллерийских пушек Ikv-102 и Ikv-103. Модернизация проводилась после успешного испытания прототипа шасси в 1983 г.

Первые комплексы приняты на вооружение в 1984 г. Модернизация шасси была обширной и включала замену двигателя и трансмиссии. Кроме того, удалось сделать более защищенными и комфортабельными рабочие места боевого расчета, появились новые средства связи и обзора пространства.

Место водителя шасси находится в передней части корпуса с левой стороны и оборудовано неподвижными перископами для осмотра местности с фронта и боковых сторон. Место командира расположено справа от водителя, и он может использовать поворотные перископы.

Ведение боевых действий во многом аналогично при использовании переносного ЗРК RBS-70.

Пусковая установка зенитного ракетного комплекса RBS-70 находится внутри корпуса и поднимается вверх при разворачивании на местности во время подготовки к ведению боевых действий. Система опознавания монтируется сверху ракетного контейнера. Запасные ракеты хранятся внутри корпуса, размещаются над двигателем в специальном подающем отделении, которое поднимает их вверх при перезаряжании.

Экипаж - 4 человека: командир, стрелок, заряжающий и водитель.

Серийное производство завершено. Находится на вооружении шведской армии.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная (в зависимости от типа цели) 6,0-7,0 минимальная 0,2

Высота поражения, км:

максимальная 4,0

минимальная уровень земли

Длина ракеты, м 1,32

Диаметр ракеты, м 0,10

Размах крыльев, м 0,32

Масса, кг:

ракеты 16,5 (ракета Мк.2)

боевой части, кг 2,95

Максимальная скорость ракеты, М около 2

Тип боевой части осколочно-фугасный

с контактным и неконтактным лазерным взрывателями Тип двигателя твердотопливный с твердотопливным ускорителем Система наведения по лазерному лучу
