SANTAL

(ФРАНЦИЯ)

Переносной зенитный ракетный комплекс SATCP Mistral (Systeme Anti-aerien a Tres Courte Portee) может быть интегрирован с различными типами армейских шасси. После изучения шасси типа VAB и Panhard ERC (колесная формула 6x6) последнее было выбрано для принятия на вооружение французскими вооруженными силами. Однако по финансовым причинам проект был прекращен, хотя войсковые испытания завершились в 1990 г.

Башенная система с пусковыми установками SANTAL (Systeme Anti-aerien Autonome Leger) была спроектирована фирмой Hispano-Suiza и имеет с каждой стороны по три ракеты, готовых к немедленному применению. Имеется боезапас из шести ракет, размещаемый внутри шасси. Б передней части башенной системы монтируется импульсно-доплеровская РЛС Rodeo 2.

Первый прототип башенной системы (POl), созданный фирмой Hispano-Suiza в 1987 г., был смонтирован на шасси Panhard ERC, второй - в этом же году на гусеничном шасси VAB (6x6).

Фирма «Матра» являлась первым подрядчиком по созданию полноценной системы ПВО, включавшей тепловизор типа Castor, РЛС Rodeo 2, системы опознавания «свой-чужой» и две пусковые установки по три ракеты на каждой.

Боезапас ракет находится в корпусе шасси, по три с каждой стороны. Предусмотрена возможность ручного перезаряжания на шасси Panhard ERC.

Башенная система имеет массу 1800 кг с шестью ракетами. Для самообороны устанавливается 7,62-мм пулемет в верхней части, имеются также четыре дымовые шашки, отстреливаемые электрически для маскировки шасси.

Полный боевой расчет комплекса состоит из трех человек: радиооператор - командир шасси, оператор наведения ракет и водитель. В башенной системе располагается оборудование системы управления огнем и пульт управления РЛС.

Башенная система вращается на 360° по азимуту со скоростью 50 град./с с помощью электропривода. Ракеты, находящиеся на пусковых установках, могут изменять положение по углу места от -10° до +60°. В случае непредвиденных обстоятельств возможен переход на ручное управление вра- цением башенной системы. Оператор наведения имеет перископические устройства для кругового обзора местности и дневной прицел типа Sopelem M411 шестикратного увеличения, размещаемый в передней части крыши башенной системы, а также тепловизор типа ТСО Castor с двумя полями обзора, монтируемый с левой стороны. Имеется бронированный люк, открываемый в тыльную сторону.

Обнаружение и уничтожение цели происходит следующим образом. Обзорная РЛС первой обнаруживает цель, и, если она является вражеской, башенная система с ракетами поворачивается в азимутальном направлении на цель. Оператор осуществляет поиск цели, используя тепловизор или оптический прицел. При обнаружении цели происходит ее автоматический захват на сопровождение, тем самым боевой расчет может приступать к другим этапам боевой работы. При вхождении цели в зону поражения осуществляется пуск ракеты.

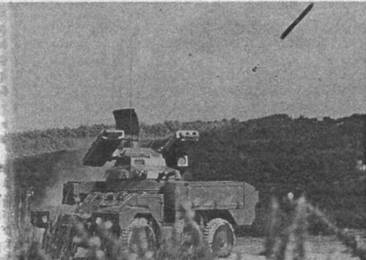

Комплекс SANTAL на шасси «Panhard» 6x6

РЛС Rodeo 2 может обнаруживать замаскированные на земле вертолеты на дальностях свыше б км, а находящиеся на открытых позициях - на дальностях свыше 8 км. Дальность обнаружения летящих самолетов и вертолетов превышает 12 км. Одновременно могут сопровождаться две цели. РЛС способна распознать и идентифицировать летящий вертолет от стоящего на земле.

3-килограммовая боевая часть ракеты содержит большое количество вольфрамовых осколков, имеется лазерный неконтактный взрыватель с отсечкой дальности. Он позволяет снизить влияние отражений от поверхности земли или моря и защищает от преждевременного срабатывания. Есть и контактный взрыватель.

Инфракрасная головка самонаведения ракеты позволяет уничтожать самолеты и вертолеты при подлете к ним под любым углом. Максимальная скорость ракеты составляет М2,5. Минимальная и максимальная дальности поражения цели составляют соответственно 300 и 6000 метров.

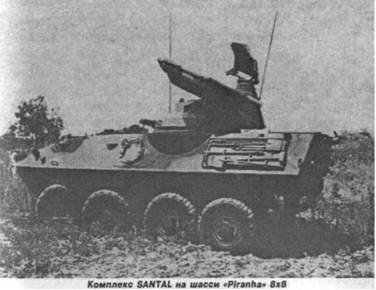

В начале 1993 г. башенная система SANTAL была смонтирована на шасси российского БМП-3 и швейцарского МОWAG Piranha (колесная формула 8x8). Первый вариант предполагался для Объединенных Арабских Эмиратов, второй - для Саудовской Аравии.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная (в зависимости от типа цели) 5,0-6,0 минимальная 0,3

Высота поражения, км:

максимальная 3,0

минимальная 0,005

Длина ракеты, м 1,86

Диаметр ракеты, м 0,0925

Размах крыльев, м 0,2

Масса, кг:

ракеты 19,0

боевой части 12,6

Максимальная скорость ракеты, М 2,5

Тип боевой части: осколочно-фугасный с контактным

и неконтактным взрывателями Время перезаряжания, мин нет данных

Метод наведения ракеты пассивное ИК-самонаведение
