«ZA-HVM»


(ЮАР)


Ракетный комплекс «ZA-HVM» предназначен для уничтожения самолетов и вертолетов, летящих на малых и предельно малых высотах, на дальностях до 10 км.

Комплекс создан на базе спаренной 35-мм зенитной артиллерийской установки ZA-35.

Комплекс оснащен РЛС наведения ESP ПО, позволяющей обнаруживать воздушные цели на дальностях до 25 км и на высоте до 7,5 км. Используемый в зенитной артиллерийской установке оптический прицел заменен на новую следящую систему - IORT (Integrated Optical Radar Tracker).

РЛС ESP 110 работает в К-диапазоне длин волн. ЗРК оборудован ТВ- и ИК-камерой, они используются для сопровождения цели и ракет в оптическом режиме боевой работы.

В комплексе «ZA-HVM» используются ракеты SAHV-3, создаваемые для модернизированного варианта ЗРК «Кроталь».

На данной ракете установлен комбинированный приемник, позволяющий принимать команды наведения как с РЛС ESP ПО, так и с оптической системы. Все это позволяет оптимизировать режимы боевой работы в любых условиях ведения боевых действий (в сложной помеховой обстановке, в условиях плохой видимости и т. д.).

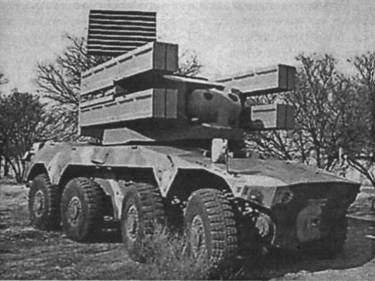

Четыре ракеты, находящиеся в транспортно-пусковых контейнерах, размещены на счетверенной пусковой установке. На более многоосном шасси можно одновременно разместить 8 боеготовых ракет.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения целей, км:

максимальная 12,0

минимальная 0,8 Высота поражения, км:

максимальная 7,5 минимальная:

самолетов 0,03

вертолетов 0,005 Параметры ракеты, м:

длина 3,13

диаметр 0,18

размах крыльев 0,4 Масса, кг:

ракеты 115,0

ракеты в ТПК 165,0

Максимальная скорость, М 3,5 Время полета, с:

на дальность 12 км 17,0

на дальность 8 км 10,0

на дальность 6 км 4,9

на дальность 4 км 3,0 Время перезаряжания, мин 8 (4 ракеты)
