«Джавелин»


(ВЕЛИКОБРИТАНИЯ)


ПЗРК «Джавелин» предназначен для отражения удара широкого класса средств воздушного нападения, летящих на малых высотах, а также для защиты своих войск на поле боя с использованием более эффективной, чем ИК-ГСН, полуавтоматической системы наведения (SACLOS - Semi-Automatic Command to Line of Sight). Дальность поражения высокоскоростных атакующих самолетов способствует уничтожению этих целей до рубежа бомбометания. ПЗРК «Джавелин» может быть использован для уничтожения вертолетов, а в крайних случаях - и для уничтожения наземных целей.

В 1979 г. по заказу министерства обороны Великобритании путем модернизации ПЗРК «Блоупайп» начал создаваться новый ПЗРК «Джавелин».

Серийное производство комплекса «Джавелин» начато в 1984 г., и в середине этого же года ПЗРК был использован Королевскими ВМС Великобритании для обеспечения противовоздушной защиты кораблей, находившихся в районе Ближнего Востока, от атакующих с воздуха целей типа «камикадзе».

По сравнению с «Блоупайп» ПЗРК «Джавелин» имеет новую, большей массы боевую часть, а также более мощный ракетный двигатель. Его высокий удельный импульс объясняется использованием нового топлива, что позволяет увеличить дальность поражения целей. Работу стрелка значительно облегчает новая полуавтоматическая система наведения.

Новый монокулярный прицел ПЗРК «Джавелин» создавался с учетом его применения на комплексе «Блоупайп».

По сообщениям прессы, в середине 90-х годов произошла замена ПЗРК «Джавелин» новым ПЗРК «Старбэст» («Star- burst»). Теперь комплекс «Джавелин» используется в учебных целях.

ПЗРК «Джавелин» состоит из ракеты, находящейся в ГПК, и прицельного оборудования. Контейнер, снаряженный в заводских условиях ракетой, обладает минимальным весом и сконструирован по принципу уменьшения отдачи при выстреле. На нем размещены спусковое устройство, батарея для запитки ракеты и прицельное устройство. Передняя крышка контейнера, выполненная из пластмассы, срывается под давлением газов, образующихся при запуске двигателя. Дополнительно к ПЗРК «Джавелин» может придаваться аппаратура системы опознавания «свой-чужой» и ночной прицел.

Длина ракеты составляет 1,4 м. Боевая часть размещена по центру корпуса ракеты. Оборудование системы наведения находится в передней части корпуса, а двигатель - в хвостовой. Имеются четыре крыла дельтовидной формы, размещенных на свободно вращающемся кольце, в носовой части ракеты и четыре крыла в хвостовой части корпуса. При размещении ракеты в ТПК консоли передних крыльев складываются, а раскрываются после ее выхода из контейнера. Благодаря свободному вращению крыльев и расположению их под некоторым углом к продольной оси ракеты обеспечивается ее аэродинамическая устойчивость в полете.

Прицельный узел находится в собственном контейнере с правой стороны от спускового механизма. Этот контейнер содержит стабилизированный прицел, обеспечивающий ручное сопровождение цели, и телевизионную камеру, с помощью которой осуществляется полуавтоматическое наведение ракеты на цель по методу трех точек.

Команды от телевизионной камеры в цифровом виде обрабатываются микропроцессором и передаются на борт ракеты по радиолинии. На ТПК имеется предохранитель.

После подсоединения прицельного устройства к контейнеру ПЗРК «Джавелин» менее чем за 5 секунд готов к боевому применению.

Информация о возможности воздушной атаки поступает стрелку с помощью радиолинии по сети оповещения, или цель обнаруживается самостоятельно при обзоре пространства. Стрелок наблюдает за целью в монокулярный прицел и при достижении ею дальней границы зоны пуска приводит в действие спусковой механизм. Стрелок должен выбрать частоту, на которой передатчик будет посылать команды наведения, на ракету.

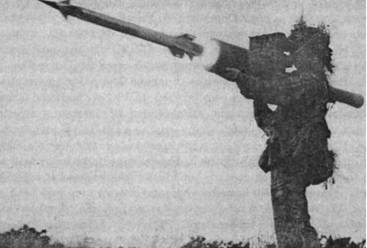

После нажатия спускового механизма запускаются две термобатареи, подается питание на прицельное устройство и ракету. После срабатывания пирозаряда, под воздействием образуемых газов раскручивается ротор гироскопа, а затем запускается стартовый двигатель (работает 0,2 секунды до вылета ракеты из ТПК). На безопасном расстоянии от стрелка начинает работу маршевый двигатель, разгоняющий ракету до скорости Ml,6. При отсутствии или пропадании сигналов наведения ракета самоликвидируется. В это время на экране телевизионной камеры появляется круглая красная метка.

В отличие от комплекса «Блоупайп» в ПЗРК «Джавелин» система наведения автоматически ведет ракету по линии визирования в течение всего полета ракеты. Это обеспечивается с помощью миниатюрной телекамеры, принимающей излучение горящих в хвостовой части ракеты флаерсов. На экране телекамеры отображаются отметки от цели и ракеты, их координаты обрабатываются микропроцессорным вычислительным устройством, а затем команды управления передаются на борт ракеты. В поле зрения оптического прицела проецируется прицельная метка, которую стрелок при помощью джойстика совмещает с целью. Подрыв боевой части осуществляется с помощью контактного или неконтактного взрывателей.

По утверждению производителя комплекса, его боевая эффективность была продемонстрирована в 1985 г., когда 10-я батарея ПВО уничтожила 8 целей типа «Skeet» восемью ракетами «Джавелин».

Серийный выпуск завершен, произведено более 16 000 ракет.

ПЗРК «Джавелин» находитсяна вооружении восьми стран, включая Канаду, Иорданию, Южную Корею, Оман, Перу, Ботсвану.

Фирмой Shorts создана многозарядная пусковая установка LML (Lighweight Multiple Launcher), предназначенная для уничтожения нескольких целей. Все системы LML используют три стандартных ракеты «Джавелин» в ТИК, стыкуемых со стандартным прицельным узлом. Многозарядная пусковая установка располагается на треножнике либо размещается на шасси. .Находится на вооружении армии Великобритании.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения максимальная, км:

самолетов 4,5

вертолетов 5,5

Дальность поражения минимальная, км 0,3

Высота поражения, км:

максимальная 3,0

минимальная 0,01

Длина ракеты, м 1,39

Диаметр ракеты, м 0,07

Размах крыльев ракеты, м 0,27

Масса, кг:

ракеты 12,7

боевой части 2,74 .

взрывчатого вещества 0,6

ракеты в ТПК 15,4

ракеты в ТПК в полевых условиях 19,0

прицельного блока 8,9

Поле зрения ТВ камеры, мм:

широкое 5,75x4,5

узкое 0,9x0,9

Максимальная скорость ракеты, М около 1,6

Источники питания постоянного тока

(27,5-35,5 В) для ТПК и три перезаряжаемые батареи для прицельного блока
