Краткое техническое описание истребителя Су-27 20-й серии выпуска

Су-27 представляет собой одноместный моноплан, выполненный по интегральной аэродинамической схеме, при которой крыло с корневым наплывом и фюзеляж образуют единый несущий корпус, набранный из крыльевых профилей. В конструкции применены алюминиевые и титановые сплавы, стали, композиционные материалы и др.

Фюзеляж полумонококовой конструкции технологически делится на головную (до 18 шп.), среднюю (шп. 18-34) и хвостовую части (от шп. 34), а также воздухозаборники (ВЗ).

Головная часть с радиопрозрачным обтекателем антенны РЛС, отсеками оборудования, нишей передней опоры шасси и кабиной летчика имеет интегральное сочленение с наплывом крыла. Обтекатель РЛС трехслойной конструкции для улучшения обзора из кабины отклонен вниз на угол 7,5°. Кабина летчика герметичная, с двухсекционным остеклением фонаря. Оборудование размещается в носовом , двух боковых под- кабинных и закабинном отсеках. В правом наплыве расположена пушечная установка с системами подачи патронов, выброса гильз и сбора звеньев. Патронный ящик пушки установлен в закабинном отсеке оборудования.

Средняя часть фюзеляжа состоит из следующих технологических агрегатов: передний топливный бак-отсек №1, центроплан, представляющий собой топливный бак- отсек №2 с узлами крепления основных стоек шасси и гондол двигателей, предназначенный для размещения коммуникаций и оборудования гаргрот , а также правый и левый передние отсеки центроплана, примыкающие к баку-отсеку №1. На верхней поверхности средней части фюзеляжа установлен тормозной щиток площадью 2,6 м2 , отклоняемый вверх на угол 54°.

Хвостовая часть технологически делится на центральную балку фюзеляжа с отсеком оборудования, баком-отсеком №3 и контейнером тормозного парашюта, силовые гондолы двигателей и хвостовые балки, являющиеся продолжением обтекателей основных опор шасси и основанием для установки оперения самолета.

Воздухозаборники являются отдельными технологическими агрегатами и размещены под наплывами крыла.

Крыло самолета имеет сложную форму в плане. Удлинение крыла 3,5, сужение (по основной трапеции) – 3,4. Угол стреловидности консольной части крыла по передней кромке – 42°, по задней – 15°. Угол поперечного V крыла – 0°, угол установки – 0°. Крыло набрано из профилей П-44М с относительной толщиной 3-5%. Конструктивно каждая консоль состоит из силового кессона, носовой и хвостовой частей и законцовки. К консолям крыла крепятся средства управления и механизации – флапероны и отклоняемые носки. Последние при взлете и посадке отклоняются на угол 30°, а при маневрировании на скоростях М‹0,92 автоматически занимают положение, зависящее от угла атаки, но не превышающее отклонение на взлете. Флапероны в режиме закрылков отклоняются синхронно («зависают») на взлете и посадке на угол 18°, а при маневрировании (до числа М=0,92) – на угол, равный углу атаки. Выполняя функции элеронов, флапероны дополнительно отклоняются от положения зависания на углы от -27° до +16° при взлете и посадке и ± 20° в полете. Часть кессона консоли выполнена герметичной и образует топливный бак-отсек. На торцах крыла расположены крепления для пусковых устройств ракет Р-73 или контейнеров станции РЭП «Сорбция-С».

Горизонтальное оперение состоит из двух цельноповоротных дифференциально отклоняемых консолей стреловидностью 45° по передней кромке. Углы синхронного отклонения – от -20° до +15°, дифференциального – ± 10° от синхронного положения. Конструктивно каждая консоль состоит из лонжерона, задней стенки, 11 нервюр, панелей обшивки и законцовки. Она вращается на полуоси, неподвижно закрепленной в хвостовой балке фюзеляжа.

Вертикальное оперение состоит из двух килей с рулями направления и двух под- балочных гребней. Угол стреловидности килей по передней кромке – 40°. Максимальные углы отклонения рулей – ±25°. Привод РН установлен в киле. Каждый киль состоит из двух лонжеронов, стенок, нервюр, панелей и законцовки. В основании килей расположены воздухозаборники воздухо-воздушных радиаторов системы кондиционирования воздуха.

Шасси трехопорное с носовой опорой. База шасси 5,8 м, колея – 4,34 м, стояночный угол – 0° 16'. Носовая стойка шасси выполнена по полурычажной схеме и оснащена нетормозным колесом КН-27 размером 680x260 мм, снабженным грязезащитным щитком. На основных опорах с телескопическими стойками установлено по одному тормозному колесу КТ-156Д размером 1030x350 мм.

Силовая установка состоит из двух двухконтурных двухвальных турбореактивных двигателей с форсажными камерами АЛ-31Ф, воздухозаборников и систем: запуска, управления, охлаждения и смазки, топливной, крепления и др.

В зависимости от условий применения АЛ-31Ф может работать в боевом, учебно- боевом или особом режимах. Регулировка режима работы производится на земле. На боевом режиме двигатель развивает стендовую тягу 12500 кгс на полном форсаже и 7770 кгс на «максимале». Удельный расход топлива на полном форсаже – 1,92 кг/кгс х ч, на «максимале» – 0,75 кг/кгсхч, на режиме минимального расхода топлива – 0,67 кг/кгс х ч. При этом степень повышения давления в компрессоре 23,5, расход воздуха 112 кг/с, температура газов перед турбиной 1665°К. Габаритные размеры двигателя 4950x1180 мм, сухая масса 1530 кг. Ресурс двигателей – 300 ч до первого ремонта, общий (с двумя ремонтами) – 700 ч. Двигатели последних серий имеют ресурс, увеличенный, соответственно, до 500 и 1000 ч.

Воздухозаборники самолета прямоугольного сечения, регулируемые, внешнего сжатия. Для предотвращения попадания в двигатели посторонних предметов при взлете и посадке в ВЗ установлены выдвижные защитные сетки, управляемые гидроцилиндрами по сигналам от концевых выключателей створок шасси.

Топливная система состоит из трех баков в фюзеляже и центроплане и двух в консолях крыла, насосов, трубопроводов, топливомерно-расходомерной аппаратуры, подсистем наддува, дренажа, аварийного слива и др. Емкость переднего фюзеляжного бака-отсека (№1) – 4020 л, центропланного (№2) – 5330 л, заднего фюзеляжного (№3) – 1350 л, крыльевых – 1270 л. Полный запас топлива – 11974 л. Подвесные топливные баки не предусмотрены. Заправка централизованная. Топливо – керосин марок Т-1, ТС-1 или РТ.

Система управления самолетом включает системы продольного, поперечного и путевого управления, а также управления носками крыла. В поперечном и путевом каналах реализована механическая связь органов управления с гидроусилителями рулевых поверхностей, в продольном канале используется система электродистанционного управления СДУ-10С. Кроме того, СДУ обеспечивает требуемые характеристики устойчивости и управляемости во всех каналах управления самолетом. Усилия на ручке управления и педалях создаются загрузочными механизмами. Продольное управление осуществляется синхронным отклонением стабилизатора, поперечное – флаперо- нами и дифференциальным отклонением стабилизатора, путевое – посредством рулей направления. Для улучшения пилотажных характеристик на больших углах атаки СДУ имеет в своем составе автомат управления носками крыла и флаперонами. Для предупреждения выхода на запредельные углы атаки и перегрузки СДУ оборудована автоматом ограничения предельных режимов ОПР. В целях достижения требуемой надежности продольный канал СДУ-ЮС имеет 4-кратное резервирование, а поперечный и путевой каналы – 3-кратное (в связи с наличием механической проводки). Система автоматического управления САУ-10, предназначенная для автоматического и дирек- торного управления истребителем, является составной частью пилотажно-навигационного комплекса.

Гидросистема самолета состоит из двух (первой и второй) независимых систем. Привод гидронасосов каждой из систем осуществляется от своего двигателя. Системы совместно обеспечивают работу рулевых приводов стабилизатора, рулей направления, флаперонов и отклоняемых носков крыла. Кроме того, первая гидросистема

обеспечивает выпуск и уборку шасси, управление клином левого ВЗ, стартовое и аварийное торможения колес шасси, питание гидроагрегатов радиолокатора и т.д. Вторая обеспечивает основное торможение колес шасси, уборку и выпуск тормозного щитка, управление клином правого ВЗ.

Пневмосистема используется для аварийного выпуска шасси при отказе гидросистемы и подъема-опускания фонаря кабины летчика. Рабочее тело – азот под высоким давлением.

Электросистема служит для питания бортового оборудования и вооружения постоянным и переменным током. Основными источниками электроэнергии служат два генератора переменного тока ГП-21, установленные на двигателях. Резервными источниками переменного тока служат преобразователи. Система постоянного тока питается от трех выпрямительных устройств и двух аккумуляторных батарей 20НКБН-25. Электроснабжение организовано таким образом, что обеспечивается двухканальная система питания потребителей постоянного тока при пяти отказах отдельных подсистем и агрегатов.

Система аварийного покидания самолета состоит из катапультируемого кресла К-36ДМ серии 2 и пиромеханической подсистемы сброса фонаря и катапультирования летчика. Система обеспечивает покидание самолета во всем диапазоне эксплуатационных скоростей и высот полета. Кресло комплектуется носимым аварийным запасом НАЗ-7М и автоматической радиостанцией Р-855УМ.

Пилотажно-навигационный комплекс ПНК-10 предназначен для самолетовождения на всех этапах полета днем и ночью в простых и сложных метеоусловиях. В состав комплекса входят 4 подсистемы. Навигационный комплекс состоит из информационного комплекса вертикали и курса ИК-ВК-80, цифровой вычислительной машины А-313, РСБН А-317, радиокомпаса АРК-22, маркерного радиоприемника МРП-66, блоков коммутации и преобразования кодов. Информационный комплекс высотно-скоростных параметров ИК-ВСП включает датчики первичной информации, систему воздушных сигналов CBC-II-72-3, систему ограничения сигналов СОС-2, радиовысотомер РВ-21. Система автоматического управления САУ-10 имеет в своем составе цифровой вычислитель траекторного управления ЦВТУ-5 и блок ввода-вывода БВВ-3 для связи САУ с бортовым оборудованием. Четвертой подсистемой являются устройства управления, индикации и контроля.

Самолетная аппаратура опознавания и активного ответа состоит из радиолокационного запросчика СРЗ-1П, ответчика СРО-2П системы «Пароль-2Д» и самолетного ответчика СО-69.

Бортовая аппаратура приема команд наведения и активного ответа «Спектр» предназначена для определения координат истребителя при его наведении на цели и приема команд управления и наведения. Аппаратура работает с наземными автоматизированными системами «Луч-2», «Воздух-1М» и другими и принимает сигналы управления по радиолиниям «Радуга-САЗО-СПК-75-СПК-68», «Бирюза» и «Лазурь-М».

Антенно-фидерная система «Поток» предназначена для приема и передачи информации от ответчиков, РСБН, другого оборудования и в общей сложности состоит из 20 антенн, обеспечивающих круговой обзор пространства.

Система управления вооружением Су-27 предназначена для решения боевых задач по уничтожению воздушных целей при ведении групповых, автономных и полуавтономных боевых действий, а также применения вооружения самолета по наземным целям. В состав СУ В входят:

– система управления оружием СУО-27М, предназначенная для подготовки и применения всех типов оружия, устанавливаемых на самолете;

– радиолокационный прицельный комплекс Н001, который предназначен для поиска, обнаружения, захвата и сопровождения воздушных целей, летящих на высотах от 30 м до 27 км, выдачи целеуказания и решения задач по условиям пуска, а также подсвета атакуемой цели и передачи команд управления на ракету в режиме радиокоррекции. РЛС с антенной диаметром 975 мм способна сопровождать на проходе до 10 целей и обеспечивать перехват одной из них. Дальность обнаружения цели типа «истребитель» в передней полусфере – 90-100 км, в задней – 30-40 км;

– оптико-электронная прицельная система ОЭПС-27 в составе оптико-локационной станции ОЛС-27, нашлемной системы целеуказания НСЦ, блоков датчиков и преобразователей. Она предназначена для поиска, обнаружения и сопровождения воздушных целей по их тепловому излучению, а также решения прицельных задач при атаке воздушных и наземных целей;

– система единой индикации «Нарцисс-М» в составе индикатора на лобовом стекле ИЛС-31, индикатора прямой видимости ИПВ-1, вычислительной машины БВЦ20-51М и других систем, которая предназначена для индикации обзорной, прицельной, тактической и пилотажно-навигационной информации в виде комплекса параметров на экранах двух индикаторов в кабине;

– система объективного контроля учебно-боевых действий СОК-Б, предназначенная для контроля с помощью фотомагнитной регистрации действий летчика при решении учебно-боевых задач и включающая в себя магнитный регистратор МЛП-14-3 и фотоконтрольный прибор ФКП-ЕУ.

Бортовой комплекс связи (типовой) ТКС-2-27 служит для открытой и засекреченной телефонной и закрытой телекодовой связи с пунктами управления и между самолетами. В состав комплекса входят радиостанции Р-800Л1, Р-800Л2 и Р-864Л-А, аппаратура телекодовой связи, модем «Лиман», речевой информатор «Апмаз-УБТ», цифровой вычислитель «Символ-Г1» и ряд других блоков и систем.

Бортовая система радиопротиводействия взаимно-групповой защиты «Ятаган» предназначена для защиты от поражения ракетами с полуактивными ГСН путем создания помех их станциям наведения. Система состоит из съемных станций помех «Сорбция-С», устанавливаемых на каждый самолет, и «Смальта-СК» на самолете обеспечения.

Станция предупреждения об облучении СПО-15ЛМ «Береза-ЛМ» предназначена для предупреждения летчика об облучении с любого направления РЛС управления ЗРК, бортовыми РЛС истребителей и другими средствами, работающими в частотном диапазоне РЛС. СПО способна определить пеленг на РЛС, параметры и режим ее работы, решает задачи выбора наибольшей угрозы и динамики сближения с атакующим средством.

Система постановки пассивных помех включает 32 трехпатронных блока устройства выброса пассивных помех АПП-50, снаряжаемых 50-мм помеховыми патронами тепловыми ППИ-50 и противорадиолокационными ПРП-50.

Бортовые средства сигнализации и контроля включают в себя систему встроенного контроля «Экран-2», аппаратуру речевого оповещения П-591Б «Алмаз-УП» и бортовой регистратор полетных данных «Тестер-УЗЛ».

Вооружение. Артиллерийское вооружение состоит из встроенной пушечной установки 9А4071К с 30-мм пушкой ГШ-301 и двух подвешиваемых под крыло установок СППУ-30 с аналогичными орудиями. Максимальный темп стрельбы пушки 1500-1800 выстрелов в минуту, боекомплект встроенной установки 150 снарядов. В состав управляемого ракетного вооружения входят ракеты «воздух-воздух» средней дальности типа Р-27 или Р-27Э с радиолокационной (до 6 ракет на АКУ-470 и АПУ-470) или тепловой (до 2 ракет на АПУ-470) ГСН и ракеты ближнего маневренного боя Р-73 с ТГСН (до 6 ракет на АПУ-73-1Д и на законцовках крыла). Неуправляемое ракетное вооружение представлено НАР типа С-25 (до 6 ракет в ПУ 0-25), С-13 (до 6 пятизарядных блоков Б-13Л), С-8 (до 6 двадцатизарядных блоков Б-8М1). Бомбардировочное вооружение включает различные авиационные бомбы и РБК калибром до 500 кг на БДЗ-УСК или многозамковых МБДЗ-У6-68, контейнеры КМГ-У и зажигательные баки ЗБ-500. Специальное бомбардировочное вооружение – две спецбомбы, подвешиваемые на балочные держатели БДЗ-УСК под фюзеляж.

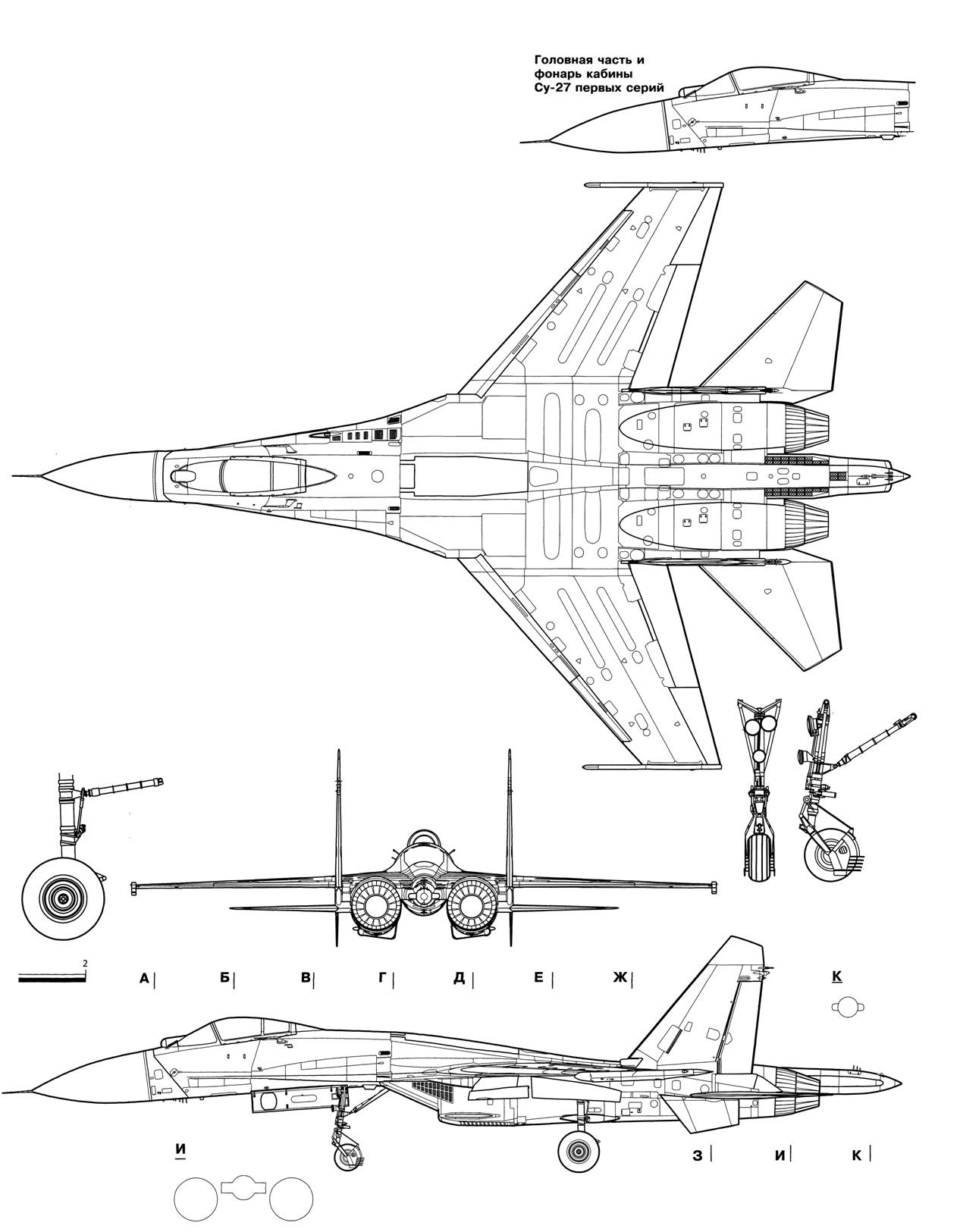

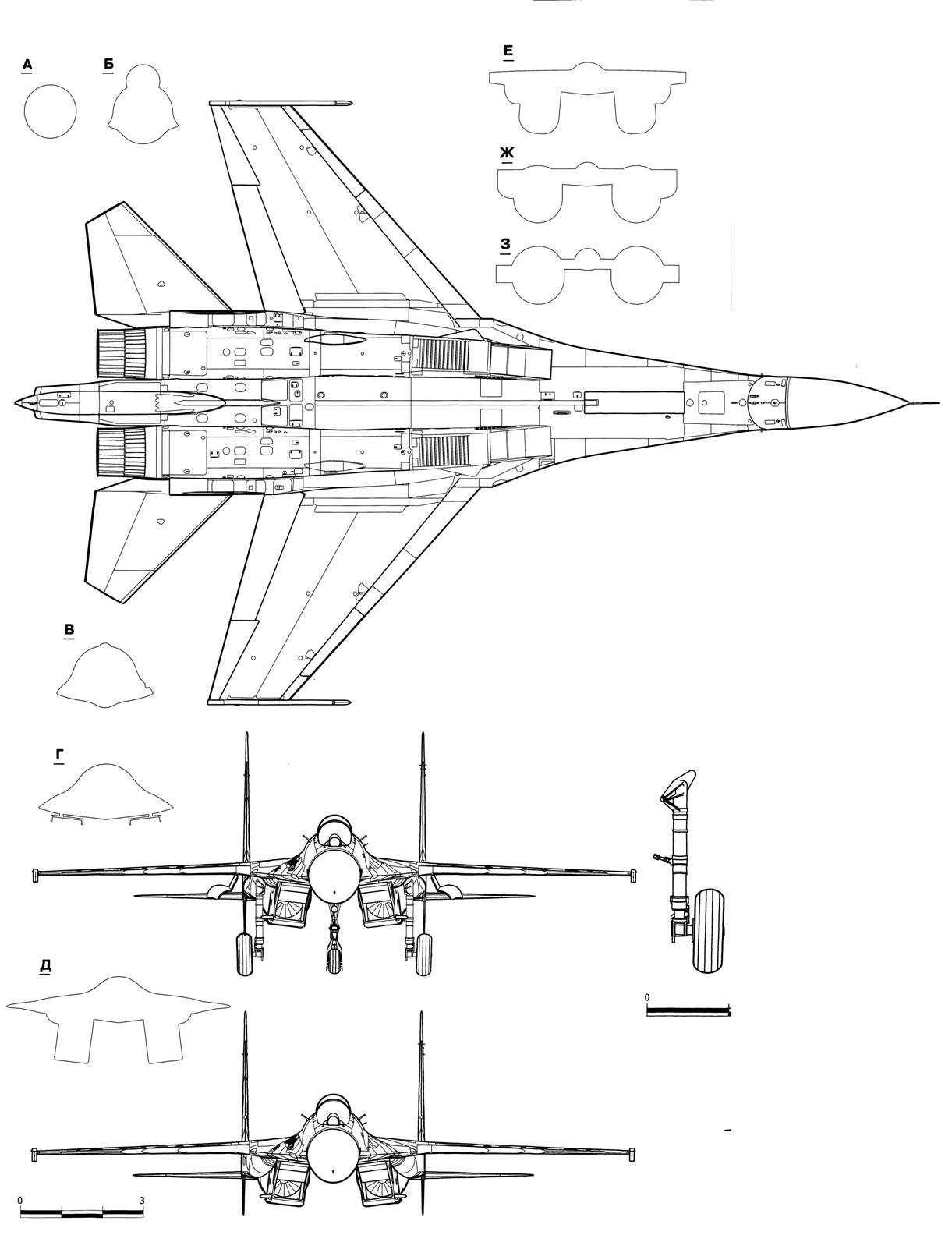

Су-27 поздних серий выпуска

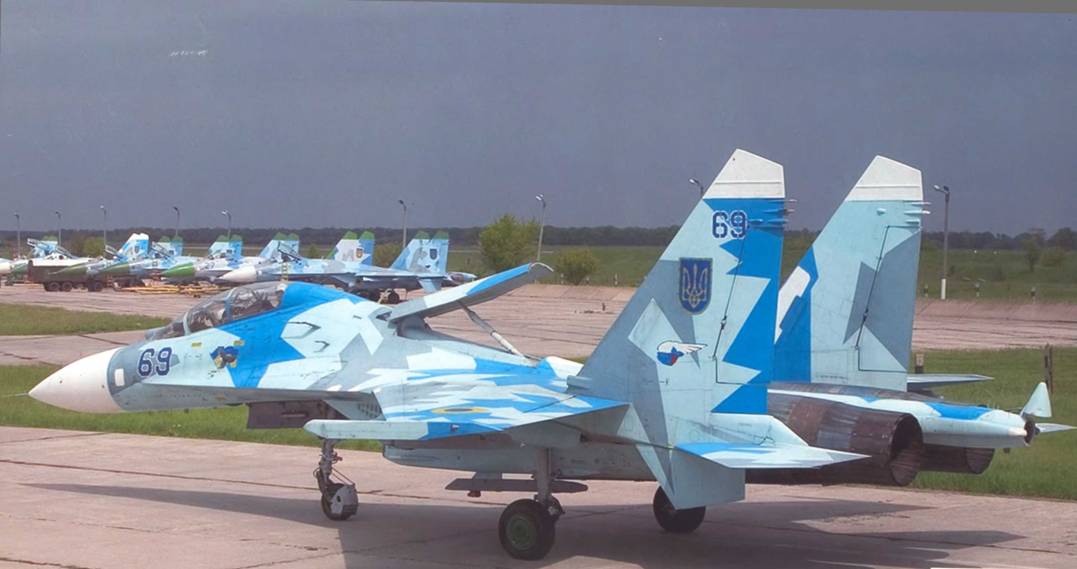

Истребители 831-го Галацкого ИАП ВВС Украины На переднем плане – Су-27УБ (заводской № 96310418215) Миргород, 19 мая 2004 г.
