"138" (Ту-138)


Дальний сверхзвуковой истребитель-перехватчик, проект

Во второй половине 60-х годов в КБ продолжались проектные работы над новыми дальними комплексами перехвата для Авиации ПВО страны. В 1963 -1964 годах были подготовлены два близких проекта комплексов дальнего перехвата, получившие обозначения Ту-138-60 и Ту-138-100, которые имели в своей основе один и тот же проект самолета-носителя "138" (Ту-138) и отличались между собой типами бортовой РЛС и ракет.

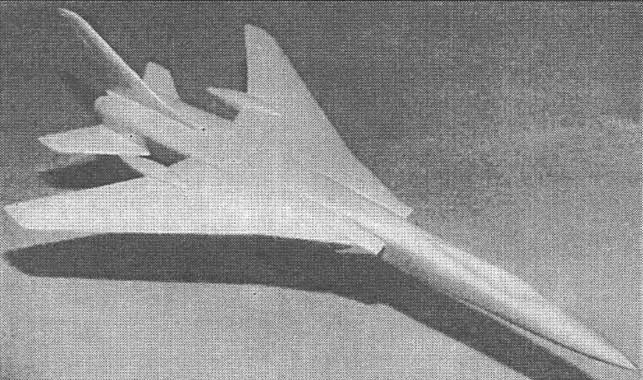

Модель истребителя-перехватчика "138"

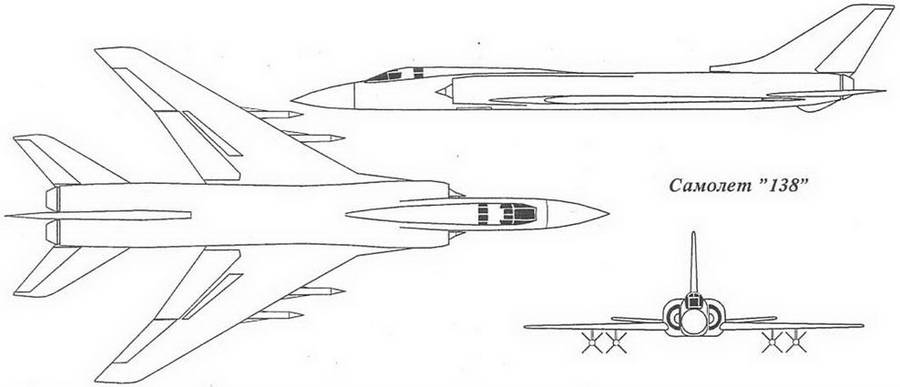

Самолет "138" сохранял общую компоновку Ту-128, но отличался от него новой силовой установкой с двигателями ВД-19, улучшенной аэродинамикой за счет нового аэродинамически чистого крыла с меньшей относительной толщиной и новой формой в плане. В отличие от Ту-128, основные стойки шасси с колесами на самолете "138" убирались в корневые части крыла и частично в фюзеляж. Для комплекса Ту-138-60 предполагалось использовать РЛС типа "Смерчь-А" и ракеты типа К-60, для комплекса Ту-138100 - РЛС "Гроза и ракеты К-100. Предусматривалась возможность использования ракет типа К-80 (Р-4) комплекса Ту-28-80 (Ту -128С-4). Модернизация самолета-носителя, РЛС и ракет должны были значительно расширить возможности комплекса по перехвату скоростных целей. Например, максимальная скорость с ракетами увеличивалась на 800 км/ч, увеличивалось время барражирования, улучшались взлетно-посадочные характеристики, увеличивались дальности обнаружения и захвата целей РЛС и дальности действия ракет.

В ходе проектирования самолета "138" на моделях были проведены аэродинамические исследования, которые показали, что получить необходимое аэродинамическое качество на крейсерском дозвуковом режиме полета получить не удается из-за значительного увеличения миделя фюзеляжа (ВД-19 и новые РЛС имели больший диаметр), а следовательно под вопрос ставилось достижение необходимой дальности и продолжительности полета, что являлось одним из важнейших требований к перехватчику. Не блестящими с новым тонким крылом получались взлетно-посадочные характеристики. Для решения возникших проблем были предложены различные варианты доработки проекта. Хотели ввести систему дозаправки топливом в полете, системы сдува пограничного слоя с закрылков и носков крыла или добиться повышения аэродинамического качества крыла за счет отсоса пограничного слоя. Однако все эти мероприятия или утяжеляли конструкцию, или значительно снижали экономичность силовой установки за счет отбора воздуха на систему сдува. К середине 60-х годов в КБ решено было вести дальнейшие работы на пути модернизации дальних комплексов перехвата на базе самолетов с изменяемой стреловидностью крыла, что и было предложено в проекте "148". С началом работ по этому комплексу, все работы по проекту "138" были прекращены.
