ЛЕТАЮЩИЕ АВИАНОСЦЫ

Идея самолета-авианосца в нашей стране неразрывно связана с именем В.С.Вахмистрова. В 1931 г. он выдвинул идею «авиаматки» – бомбардировщика, несущего но себе истребители. Последние могли защитить своего носителя и другие самолеты группы там, куда истребители не могли бы добраться самостоятельно – не хватило бы горючего. Свою идею Вахмистров изложил в письме, 1 июня 1931 г. направленном в УВВС.

Уже в декабре 1931 г. совершил первый полет ТБ-1, на крыльях которого размещались два истребителя И-4. Система получила название «Звено-1». В 1932 г. начались работы по использованию в качестве носителя ТБ-3. Проект назвали «Звено-2А». Четырехмоторный бомбардировщик должен был нести три истребителя И-5 – два на крыльях и третий на фюзеляже. Первые полеты совершили только с двумя истребителями на крыльях, позднее добавили еще один.

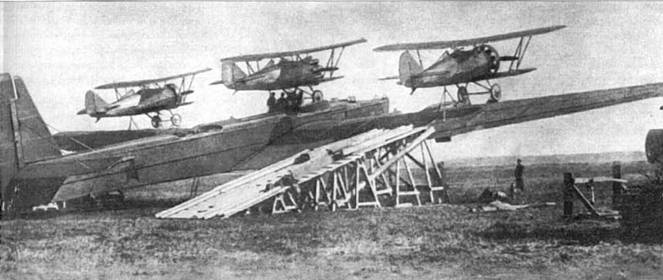

«Звено-2А» готовится к полету


Затаскивали И-5 по специальным мосткам, причем самой большой головной болью являлось водружение третьего самолета на фюзеляж. На ТБ-3 сделали специальные захваты для колес истребителей с замками. Носитель взлетал при помощи только своих собственных моторов, истребители же обычно запускали двигатели только перед отцепкой. Только роз, чтобы замерить максимальную скорость, в воздухе работали моторы одновременно всех четырех машин. Кончилось это тем, что кок И-5, стоявшего на фюзеляже, оторвался и пролетел у борта пилотской кабины ТБ-3, проделав в плоскости большую дыру.

Система считалась очень перспективной. Подразделения «звеньев» хотели разместить в первую очередь на Дальнем Востоке для прикрытия возможных полетов бомбардировщиков на территорию Кореи и Японии. Планировалось держать на аэродромах в Воздвиженке и Хабаровске по меньшей мере четыре таких эскадрильи.

Трудности с погрузкой истребителей но ТБ-3 привели к идее подвешивать их под носитель на специальных фермах. Впервые этот вариант опробовали на «Звене-З». Биплан было труднее подвесить, чем моноплан, поэтому под крыльями бомбардировщика разместили два истребителя И-Зет, вооруженных динамореактивными пушками. Первый полет «Звено-З» закончился катастрофой. Ошибка пилота одного из И-Зет Короткова привела к тому, что его самолет после взлета не зафиксировался должным образом и начал болтаться, раскачивая и ТБ-3. Кончилось тем, что оборвалось сначала одно крепление, затем другое и на посадке истребитель оторвался; Коротков погиб.

Несмотря на эту неудачу, Вахмистров продолжал совершенствовать свою конструкцию. Теперь он предложил не только выпускать, но и принимать самолеты в воздухе. Для этого между стойками шасси закрепили ферму-трапецию. Истребитель И-Зет оснащался сверху крюком на раме. На аэродроме его подкатывали между тележками ТБ-3, специальный механизм опускал трапецию и затем поднимал ее вверх вместе с истребителем. В воздухе трапеция опускалась опять, и И-Зет отцеплялся от носителя. Перед приемом истребителя ее выпускали вновь и задачей пилота маленького самолета было точно попасть крюком на трубу трапеции. После долгих тренировок в апреле 1934 г. удалось успешно выпустить и опять подхватить истребитель. Этот вариант получил название «Звено-5».

Следующей ступенью стало «Звено-6», в определенной степени повторявшее «Звено-З», но под крыльями теперь находилась пара И-16. Это сочетание успешно испытали летом 1935 г. В январе следующего года Алкснис предложил вооружить такими машинами целую бригаду.

В том же году Вахмистров подготовил «суперавианосец», названный «Звено-7». ТБ-3 нес сразу пять истребителей – два И-5 на крыльях, два И-16 под крыльями и И-Зет на трапеции под фюзеляжем. «Звено-7» совершило первый полет 20 ноября 1935 г.

Такая нагрузка требовала значительного повышения тяги самолета-носителя. Решением этой задачи должен был стать проект «Тягач», осуществленный в феврале 1935 г. На фюзеляже бомбардировщика закрепили старый истребитель И-5 без крыльев, оперения и колес, но с пилотом. Фактически получили дополнительную мотоустановку. По сравнению с «чистым» ТБ-3 «Тягач» увеличил максимальную скорость на 10 км/ч и немного улучшил скороподъемность до высоты 3000 м (поскольку мотор М-22 на И-5 был невысотным). Зато на виражах «Тягач» начало трясти, а выхлопные газы от двигателя И-5 заносило в кабину задних стрелков бомбардировщика. В дальнейшем Вахмистров планировал создать «Мощный тягач» – съемную тандемную мотоустановку, монтируемую на самолет-носитель в случае необходимости. Эта идея не была осуществлена.

В следующем году прошли испытания «Звена-6», на которых истребители бомбили с пикирования. Это навело конструктора на мысль создать «составной пикирующий бомбардировщик». Носитель доставлял в заданный район пару истребителей, нагруженных тяжелыми бомбами, с которыми они не смогли бы взлететь самостоятельно. При этом сам «авианосец» в зону ПВО не входит, а быстроходные и маневренные истребители поражают цель бомбами с пикирования и далее возвращаются домой самостоятельно. Так появилось «Звено-СПБ».

Оно состояло из носителя ТБ-3РН и двух И-16, вооруженных двумя бомбами по 250 кг каждый. «Звено-СПБ» успешно прошло государственные испытания в 1938 г. В отчете НИИ ВВС было записано: «Испытания доказали тактическую целесообразность применения самолетов ТБ-3РН в качестве авиаматок, а самолетов И-16 в качестве пикирующих бомбардировщиков». Систему приняли на вооружение морской авиации. В сентябре 1938 г. состоялась демонстрация «Звена-СПБ». На ней присутствовали наркомы обороны, военно-морского флота, оборонной промышленности и начальник ВВС. Истребители отцепились от носителя и сбросили бомбы в нарисованный на летном поле силуэт корабля.

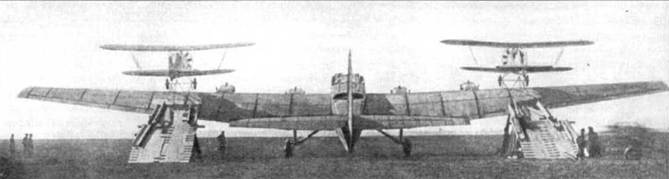

Закатка истребителей И-5 на крыло ТБ-3

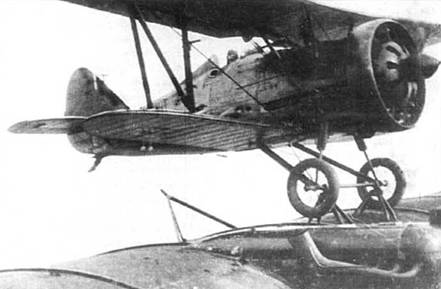

Отцепка истребителя И-5

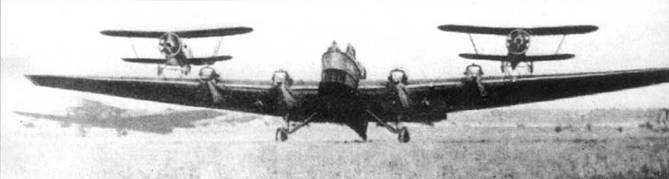

«Звено-2» готово к взлету


Годом позже провели контрольные испытания с целью проверки устранения дефектов, выявленных ранее на госипы- таниях. Согласно решению Военного совета ВВС в том же 1939 г. завод №207 получил заказ на 10 комплектов для переоборудования самолетов. Пять комплектов успели сдать в декабре, а остальные в начале 1940 г. с доработками по результатам контрольных испытаний.

От своих собратьев ТБ-3РН, входившие в состав «Звена-СПБ», отличались трубчатыми фермами подвески под консолями и сигнальными панелями с разноцветными лампочками, укрепленными на нижней поверхности крыла перед кабинами истребителей. Для облегчения верхние турели Тур-8 на этих машинах снимались.

На Черноморском флоте для действий в составе «звеньев» готовили экипажи 1 8-го транспортного отряда и 32-го истребительного полка. Именно они 1 8 августа 1940 г. эффектно продемонстрировали «Звено-СПБ» на воздушном празднике в Тушино. От носителя отцепились два И-16, вступившие в «бой» с истребителями «противника».

Позднее проектировалось еще несколько вариантов «Звена». В КБ-29, где тогда работал Вахмистров, разрабатывали подвеску двух И-16 с подвесными бензобаками под крыльями и бронебойной бомбой БРАБ-500 под фюзеляжем. Чтобы сбросить ее на пикировании, не попав в диск ометания винта, истребитель оснащался параллелограммным выводным устройством бомбы. Развитием этого же типа должен был стать новый проект, в котором использовался как носитель ТБ-3 с моторами М-34ФРН, а в качестве пикирующих бомбардировщиков – пара И-16 типа 24 с моторами М-63 (тоже с дополнительными баками и БРАБ-500).

Один ТБ-3РН в КБ-29 оборудовали как носитель трех И-16. Все три могли сбрасываться и подцепляться в полете. Управление подцепкой осуществлялось со специального поста в фюзеляже, где стояло устройство наблюдения и командный щиток (пульт). Все эти роботы прекратили в 1940 г., а изготовленное оборудование передали морской авиации.

В начале того же года Вахмистров предложил использовать «звенья» в войне с Финляндией. В направленном им письме говорилось о формировании отряда из пяти самолетов-носителей и десяти И-16. Оснащение и тренировки он предлагал провести в НИИ ВВС. Но предложению не дали хода.

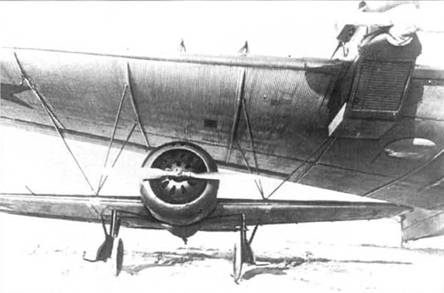

И-16 под крылом ТБ-3

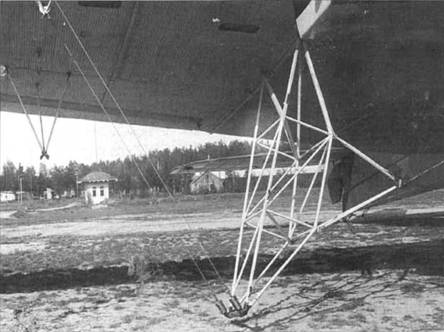

"Звено-7-1". Выпускная ферма для подцепки И-16 в воздухе

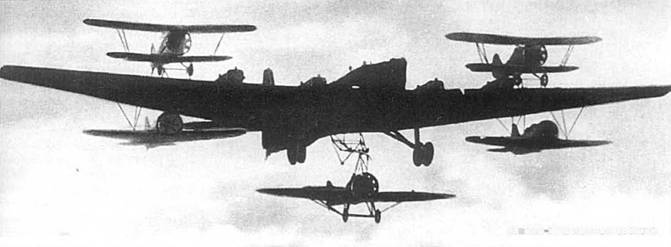

«Звено-7» в полном составе


Идеи Вахмистрова всегда вызывали большой интерес у других конструкторов. Во второй половине 30-х годов появилось множество проектов «летающих авианосцев», где в качестве носителя неизменно выступал ТБ-3.

В 1937-38 годах, когда в парке ВВС оставалось много считавшихся излишними ТБ-3 с моторами М-17, возникла идея использовать их как «авиаматки ПВО». Они должны были барражировать вблизи границ и при необходимости выпускать свои истребители. В качестве последних предполагали взять тоже устаревшие, и тоже имевшиеся в излишке, бипланы И-15бис. Базирование на авиаматке в какой-то степени компенсировало им недостаточную скороподъемность, а также давало возможность подразогнаться на пикировании. Не исключалась и подвеска под «авиаматки ПВО» и более современных И-16.

А в 1937 г. разрабатывали вариант с беспилотными «телеистребителями», переделанными из И-16. Ими должны были по радио управлять операторы с борта ТБ-3. Конкурировали два коллектива: КБ-21 и Остехбюро. В КБ-21 изготовили аппаратуру управления и установили ее на истребитель. При этом И-16 нес 400 кг взрывчатки, т.е. представлял собой фактически управляемый снаряд с поршневым двигателем. Отцепку самолета опробовали на земле, используя оборудование «Звена-6». Но аппаратуру КБ-21 признали устаревшей и работу закрыли. В Остехбюро успели сделать только проект. У них боевая часть была послабее – всего 200 кг.

Другим подобным проектом являлся ТБ-3 с «аэроторпедами» – небольшими крылатыми ракетами с радиоуправлением. Бомбардировщик (фактически уже ракетоносец) должен был нести две «аэроторпеды» весом по 1 80 кг (из них 38 кг взрывчатки). Ракету «301» создали в РНИИ. В 1937 г. изготовлялись три экземпляра «аэроторпеды». Ими хотели стрелять по плотному строю самолетов противника. Дальность полета определялась в 5 км.

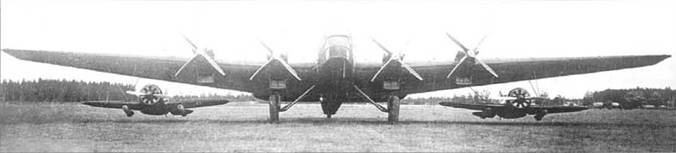

«Звено-СПБ» на испытаниях в НИИ ВВС, 1938 г.

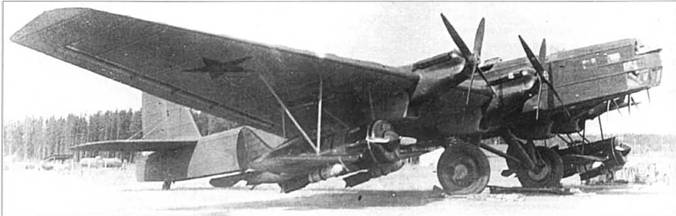

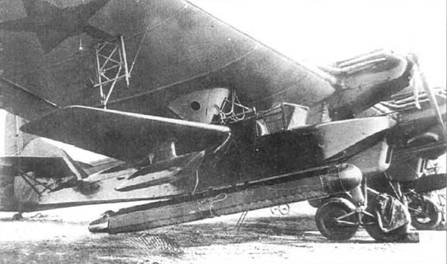

«План-торпеда» с контейнером для мелких бомб под крылом ТБ-3


На ТБ-3РН изучали влияние сброса «объекта 301 » на пилотирование машины. Самолет нес один размерно-весовой макет и один балластный груз под другим крылом. Макет выстреливался пороховым зарядом но 3-5 м вперед после чего приземлялся но парашюте. Оказалось, что существенных трудностей летчику ракета не создает. Но до стадии реальных пусков с самолета «объект 301» доведен не был.

Существовал проект этакого «русского «Мистеля» – на «спине» ТБ-3 располагался КР-6 – самолет управления. КР-6 – машина не маленькая, весом около шести тонн и с экипажем из трех человек. Но аппаратура радиоуправления тогда была столь громоздка, что самолет меньших размеров просто не мог ее взять. Сам ТБ-3 являлся беспилотной «летающей бомбой», загруженной 3,5 т взрывчатки или отравляющих веществ. Он просто экономил горючее КР-6, которому еще предстояла дорога обратно. Но более тщательные расчеты показали, что размещение «верхом» выигрыша в дальности практически не дает, радиус действия все равно оказывался около 1 200 км. Так что далее стали отрабатывать вариант с раздельным полетом: впереди – ТБ-3, а за ним – самолет управления.

ТБ-3 являлся и носителем безмоторных «план-торпед», называвшихся еще «телеуправляемыми планерами». Они были созданы в конструкторском бюро завода №23 под руководством А.Ф.Шорина. По замыслу, «план-торпеда» ПСН-1 являлась радиоуправляемой планирующей бомбой. Она сбрасывалась с бомбардировщика на удалении до 15 км от цели. Ими должны были стать города, заводы, порты и военно-морские базы, а также соединения кораблей. Планер нес тонну взрывчатки или отравляющих веществ. «План-торпеду» построили сначала в пилотируемом варианте, без дистанционного управления. Ее испытывали, буксируя за Р-6 и Р-5. Затем в июле-августе 1936 г. аппарат сбрасывали с ТБ-3 2-й тбаб. К концу 1937 г. осуществили 31 пуск ПСН-1, в том числе два – с радиоуправлением. В начале 1938 г. эту работу приостановили, но начали проектировать более совершенную модель – ПСН-2. Ее носителем по первоначальному замыслу тоже должен был являться ТБ-3, но впоследствии сочли, что выгоднее более быстроходный ДБ-3.

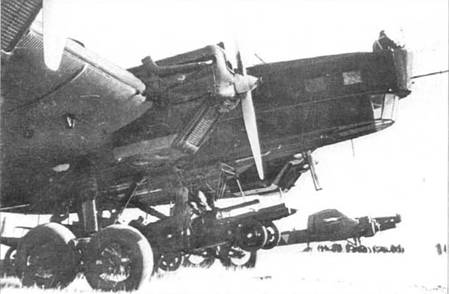

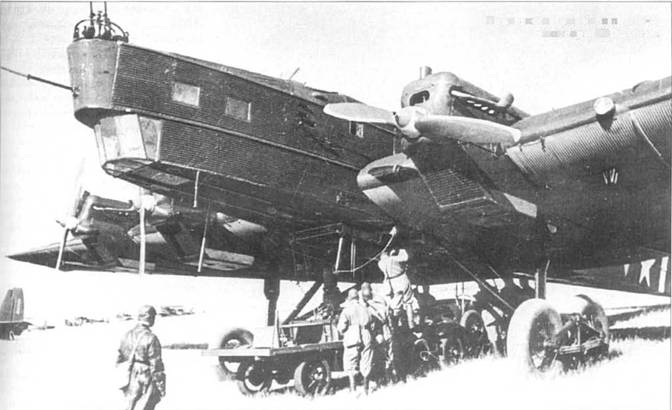

Подвеска автомобиля под ТБ-3, маневры КВО, 1935 г.


Во время маневров 1935 г.
