АМЕРИКАНСКИЙ ЕДИНЫЙ УДАРНЫЙ ИСТРЕБИТЕЛЬ F-35 «ЛАЙТНИНГ-2»

История программы JSF

F-35 – это машина нового, пятого, поколения истребителей, самолет, созданный в рамках наиболее амбициозной программы в истории авиации, получившей название JSF.

Сформулировать суть этой программы можно следующим образом: ее целью являлось создание единого боевого самолета для ВВС, флота и авиации морской пехоты, три варианта которого имели бы минимум различий При этом вариант палубного базирования должен был иметь усиленное шасси и обладать способностью взлетать с помощью катапульты и садиться на палубу с использованием аэрофинишера, а вариант для морской пехоты – укороченный взлет и вертикальную посадку.

Последнее требование было выдвинуто исходя из опыта эксплуатации самолета вертикального взлета и посадки (СВВП) "Харриер", не требовавшего для базирования больших аэродромов и хорошо подготовленных взлетно-посадочных полос, что весьма важно для авиационной поддержки действий морской пехоты, высаживающейся на неподготовленный берег.

Первоначально СВВП находились на вооружении только в Англии и США. Но после успеха их боевого применения в англо-аргентинской войне за Фолклендские острова в 1982 г. к "Хар- риеру" стали проявлять интерес и другие страны. Но "Харриер", даже в своих наиболее совершенных версиях, к настоящему времени устаревает морально, и ему требуется замена.

Результатом формирования данного рынка явились инициативные исследования по программе ASTOVL, проводимые в Центре им. Эймса при NASA, а также в Британском Летно- Исследовательском Центре. В результате этой совместной активности в 1983 г. была основана официальная программа ASTOVL, целью которой была разработка однодвигательного СКВВП нового поколения, идущего на замену «Харриеру».

В 1988 г. британское МО распорядилось компетентным организациям выбрать наиболее перспективную концепцию самолета ASTOVL и приступить к НИОКР по самолету укороченного взлета и вертикальной посадки (СКВВП) нового поколения, чтобы ориентировочно к 1995 г. получить этот аппарат на вооружение. Британские ВМС отказались от заказов ASTOVL, но программа получила массированную поддержку в США после того, как руководство корпуса морской пехоты обнародовало решение 6 замене, в перспективе, самолетами типа ASTOVL не только устаревающих СВВП AV-8B, но и самолетов F/A-18.

После многократных консультаций британской и американской групп разработчиков был сделан вывод о том, что ни одна из четырех предложенных технологий создания вертикальной тяги не является жизненной, особенно в условиях постоянно сокращавшегося военного бюджета.

К концу 1988 г. проект уже балансировал на краю пропасти. Из тупика программу ASTOVL вывела инициатива американского Агентства исследования перспективных разработок DARPA, которое предложило ВМС и КМП США подготовить «Документ о желательных боевых возможностях» нового самолета. Этот документ резко сместил акценты в программе СКВВП нового поколения от выполнения традиционных для боевого самолета заданий любой ценой в сторону ограничения стоимости НИОКР, производства и эксплуатации новой машины. Именно этот принцип впоследствии стал краеугольным камнем в программе JSF. В «Документе» также значилось, что на самолете должны были использоваться перспективные ТРДДФ YF119 или YF120, создававшиеся для новейшего истребителя ATF. Кстати, именно использование этих мощнейших двигателей нового поколения, дававших самолету прекрасную энергетику, и определило концепцию СКВВП JSF.

В морте 1993 г. программа ASTOVL была переименована в CALF (легкий истребитель общего применения). С фирмами «Локхид» и «Макдоннелл Дуглас» были заключены контракты на разработку СКВВП и обычного истребителя на базе единого планера. Фирма победитель должна была построить экспериментальный самолет (прототип истребителя) с обычным взлетом и посадкой Х-32А для ВВС США и прототип СКВВП Х-32В для ВМС, морской пехоты США и британских ВМС. Фирма «Макдоннелл Дуглас» предпочла для своего СКВВП уже хорошо отработанную схему с использованием двигателя с поворотными соплами.

Интерес ВВС и ВМС США к программе CALF сильно возрос после того, как в 1993 г. были аннулированы программы замены для истребителей F-16 (MRF), F/A-18 и штурмовика А-6 (A/F- X). Вместо этих двух программ МО США выступило с идеей «Единой Перспективной Ударной Технологии» (JAST). Эта технология не увязывалась с конкретным типом разрабатываемого самолета, она подразумевала создание дешевой и малорискованной в техническом отношении замены для самолетов F-14 «Томкэт», F-15E «Страйк Игл», F-16, F-111 и F-117.

К концу 1994 г. стало ясно, что технология JAST и самолет CALF «поют с одного листа», и по настоянию Конгресса они были «слиты вместе» под знаменами технологии JAST.

Программа JAST в своем новом виде представляла собою нечто гораздо более обширное, чем CALF. Она подразумевала лишь две фирмы-финалиста, каждая из которых должна будет построить по два прототипа нового «единого» истребителя, с их помощью продемонстрировав возможности обычного взлета и посадки, операций с авианосца и укороченный взлет с вертикальной посадкой. Прототипы одного финалиста теперь должны были получить обозначение Х-32, а другого – Х-35.


Проект CALF фирмы Нортроп-Груммон


Самолет "Х-32" (условное название фирмы Локхид), созданный по программе JAST


В 1996 г. программа получила свое современное наименование «Единый ударный истребитель" (JSF), а в финал конкурса вышли фирмы «Боинг» и «Локхид Мартин». Боинг после заключения контракта начал работы над самолетом Х-32, а «Локхид Мартин», вступивший в альянс с «Нортроп Грумман», работал над Х-35.

Параллельно, также с целью минимизировать технический риск при проведении НИОКР, фирме «Пратт Уит- ни» было поручено разработать двигательную установку для нового самолета на основе ТРДДФ F119.

Максимум унификации трех вариантов был жизненно необходим, учитывая тенденцию к постоянному сокращению военного бюджета после окончания «холодной войны» в сочетании с резким ростом стоимости программ новой боевой техники.

Последнее утверждение было прекрасно проиллюстрировано бывшим главой фирмы «Локхид Мартин» Норманом Огастином, который подсчитал, что начиная со времени возникновения класса самолетов-истребителей стоимость разработки нового самолета за каждое десятилетие вырастала вчетверо. При сохранении этой тенденции, к 2054 г. на весь военный бюджет такой страны, как США, можно будет заказать разработку единственного типа боевого самолета. Причем этот «бриллиантовый» самолет должен будет три с половиной дня в неделю эксплуатироваться ВВС, вторую половину недели – Флотом, а в особо успешные годы один день в неделю будет отдан авиации корпуса морпе- хоты (КМП).

В связи с этим было принято беспрецедентное решение о том, чтобы с самого начала проектировать новый боевой самолет с минимальными изменениями в конструкции, удовлетворяющий требованиям ВВС, ВМС и морской пехоты, а также пригодный по экономическим параметрам для поставок на экспорт.

Низкая стоимость в проекте такого самолета ставилась во главу угла, даже в ущерб чисто боевым параметрам. Особое внимание должно было уделяться снижению стоимости обслуживания, профилактики и ремонтов, так как более 65 процентов стоимости жизненного цикла современного самолета приходится именно на эти статьи расходов.

По оценкам специалистов МО США, стоимость НИОКР по созданию единого одноместного однодвигательного самолета должна была составить 15-17 млрд. долл., тогда как разработка трех разных самолетов обошлась бы в сумму не менее 33 миллиардов.

От поступления на вооружение в США самолета JSF впрямую зависит будущее авиакрыла корпуса морской пехоты – основного заказчика варианта СКВВП (самолета короткого взлета и вертикальной посадки). Любая задержка программы сильнее всего отразится именно на боеспособности морской пехоты, чей авиационный парк в настоящее время быстро устаревает. В то время как у ВВС и ВМС США имеется еще по одному перспективному самолету (Локхид Мартин F-22A и Боинг F/A-18E/F), у КМП такой машины, позволяющей «закрыть брешь» до поступления на вооружение JSF, нет. Единственным реальным выходом является поддержание в боеспособном состоянии парка СКВВП AV-8B и истребителей-бомбардировщиков F/A- 18C/D.

Таким образом, именно морская пехота США является наиболее заинтересованным заказчиком для JSF.

Всего КМП США заказал 609 самолетов JSF в варианте СКВВП по цене 35.6 млн. долл. за самолет в ценах 1994 г. Новый самолет должен был полностью заменить собой парк из находящихся в настоящее время на вооружении одноместных истребителей-бомбардировщиков F/A-18C, двухместных УБС F/A-18D и СКВВП AV- 8В. Кроме того, планировалось добавить к JSF некоторое количество бывших флотских F/A-18C, снимаемых с вооружения к моменту поступления в ВМС самолетов F/A-18E/F. JSF получался дешевле F/A-18E и может использоваться со значительно большего числа небольших аэродромов. JSF также может летать с вдвое большего числа кораблей. J5F сможет базироваться и на десантных вертолетоносцах, и даже на танкодесантных кораблях. Но требования КМП к СКВВП иметь возможность вертикальной посадки с 2270 кг вооружения и резервом топлива, достаточным для пятиминутного висения и пятиминутного руления, поставили разработчиков в трудное положение.

Второй по трудности сверхзадачей в программе JSF являлась разработка его палубного варианта. Будучи принятым на вооружение флота, этот самолет должен был составить более половины парка всех истребителей ВМС США.

Аннулирование в 1991 г. программы палубного малозаметного ударного самолета «Дженерал Дайнэмикс»/ «Макдоннелл Дуглас» А-12 оставило ВМС США без перспектив получения на вооружение малозаметного самолета. Этот факт вызвал у военных и политиков мысли о полном пересмотре будущей роли палубной авиации.

Парк существующих самолетов быстро устаревал, финансирование ВМС уменьшалось, в то же время наметился отход от стратегии доминирования над океанами в пользу прибрежной морской войны. Все эти факторы вынудили руководство флота пойти на сокращение типов самолетов при одновременном придании им многофункциональности.

Что же предлагала программа JSF? Это малая И К- и радиолокационная заметность, прекрасное БРЭО, интегрированная боевая система коммуникации, система планирования полетного задания нового поколения, маневренность, упрощенная процедура обслуживания и ремонта, и наконец, невысокая стоимость.

Традиционно в США любая программа боевой техники начинается с подготовки заказчиком (МО США) документа оперативных требований. В случае с самолетом JSF, перед военными встала очень серьезная проблема: создать тактико-технические требования для самолета, который будет использоваться не только всеми тремя родами боевой авиации США, но и ВВС и ВМС Англии, при условии, что стоимость программы определялась впервые в американской практике, как «независимая переменная».

В результате было решено не определять требования окончательно в течение первой, концептуально-демонстрационной фазы, проекта, которая должна была продлиться пять лет, в ходе которой значения требуемых характеристик должны были уточняться посредством моделирования и внедрения новых технологий. В результате на первом этапе программы, еще до формулирования оперативных требований, было истрачено 3 млрд. долл., после чего в 1995 г. были сформулированы объединенные промежуточные требования, в которых значились характеристики скорости, геометрических размеров и низкой радиолокационной заметности, которые, в свою очередь, в общих чертах определяли внешнюю форму планера.


Выкатка из цеха опытного самопета фирмы Боинг Х-32В

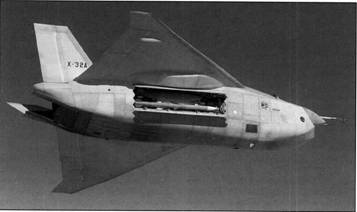

Боинг Х-32 А в полете


В результате фирма «Боинг» начала проектирование своего бесхвостого самолета с треугольным крылом, получившего наименование «Модель 370», а «Локхид Мартин» – более классического самолета «Модель 230-1». Во главу угла были поставлены не высокие ЛТХ, а точность применения бортового оружия, скрытность и возможность действий без входа в зону ПВО противника.

Малая заметность – непременное условие для флота, нуждающегося в поддержании возможности ударов в первый день конфликта и в прикрытии для своих F/A-18E/F, При отсутствии финансовых и инфраструктурных возможностей заказать полноценный малозаметный самолет типа F-117 или В-2, руководство ВМС приняло решение о разработке самолета с ограниченными характеристиками малой заметности.

Верхний порог закупочной стоимости самолета JSF, определенный ВМС США, составил 38 млн. долл. При этом самолет должен был занимать на палубе площадь, не более чем в 1,4 раза превышающую аналогичный параметр самолета F/A-18C. Двигатель самолета команда из трех человек должна была способна поменять в течение 120 минут в условиях корабельной мастерской. Радиопоглощающее покрытие самолета необходимо было восстанавливать в условиях отсутствия тепловых сушилок.

Еще одним требованием ВМС была дальность полета. Удаление рубежа патрулирования JSF от авианосца должно быть равно 370 км, а радиус действия при выполнении перехвата – 740 км. Причем все топливо должно размещаться внутри планера, так как подвеска ПТБ объявлялась недопустимой по соображениям уменьшения заметности. Требования по дальности упраздняли необходимость в палубных самолетах-заправщиках.

В условиях отказа от специализированных боевых самолетов, руководство ВМС США считало, что каждый из самолетов тех двух типов, которые будут базироваться на палубах авианосцев, должен быть многофункционален. В этом плане JSF мог бы с одинаковым успехом использоваться как для перехвата, так и для ударов по наземным и надводным целям. Он являлся весьма гибким боевым самолетом, обладающим хорошей дальностью и малой заметностью благодаря внутренней подвеске вооружения. В случае использования в конфликте малой интенсивности самолет способен был нести дополнительное вооружение на внешней подвеске.

Еще два непременных узла, которые должны были присутствовать на палубном варианте JSF – посадочный тормозной крюк и убираемая штанга дозаправки топливом в полете. Конструкцию пионера и шасси самолета следовало усилить для придания ему возможности катапультного взлета и посадки с большой вертикальной скоростью. В результате палубный вариант самолета становился тяжелее СКВВП и самолета наземного базирования на 1360 кг.

Флот хотел бы иметь самолет с максимальной боевой перегрузкой в 9д, но специфические требования и дополнительная масса вынудили разработчиков ограничиться перегрузкой в 7.5д с возможностью кратковременного выхода на большие значения перегрузок.

Поставки JSF флоту планировалось начать после окончания поставок 548 истребителей-бомбардировщиков F/A- 18E/F, первоначальная боеготовность палубных JSF при этом была бы достигнута не ранее 2012 г. Последние из заказанных 480 самолетов этого типа должны были быть поставлены ВМС около 2021-2022 г. Этого количества было достаточно для формирования десяти авианосных групп, в каждой из которых будет иметься две эскадрильи по 12 самолетов в каждой. Кроме того, в каждой авиагруппе будет иметься одно эскадрилья F/A-18E (12 машин) и одна с F/A-18F (14 машин).

Несмотря на то, что Британский Королевский флот и ВВС планировали заказать весьма незначительное количество самолетов JSF, британская сторона участвовала в этой программе уже долгие годы. Английская промышленность и Летно-Исследовательский институт DERA внесли в программу огромный вклад в виде наработок по вертикально взлетающим самолетам.

Палубные самолеты «Си Харриер» FRS.2 уже сняты с вооружения, а самолеты сухопутного базирования «Харриер» GR.7 будут нуждаться в замене к 2012-2015 г.г. На замену этих двух типов самолетов необходимо около 150 машин нового типа. К палубному истребителю нового поколения британское МО предъявляло следующие требования: всепогодность, всесуточность, способность решать задачи ПВО эскадры и наземных объектов, оказывать различные виды поддержки наземным силам, от непосредственной поддержки до штурмовки удаленных объектов противника, а также выполнять удары по надводным целям и тактическую разведку.


Проектное изображение JSF фирмы Локхид в варианте палубного самолета


Несмотря на то, что британская сторона профинансировала 10 процентов работ по выработке концепции нового самолета, вложив в программу 200 аалн. долл., ей не было гарантировано ни участие в серийном производстве JSF, ни поставки этих самолетов. В Англии палубный вариант или вариант СКВВП JSF рассматривались лишь как участники конкурса FCBA (Перспективный самолет палубного базирования). Их конкурентами в этом конкурсе являлись самолеты Боинг F/A- 18Е, Дассо «Рафаль» М, палубный вариант самолета Еврофайтер «Тайфун», и, наконец, самолет нового поколения, созданный на базе «Харриера».

Окончательное решение по этому конкурсу будет принято после одобрения МО Англии решения о замене трех небольших авианесущих крейсеров типа «Инвинсибл» двумя большими авианосцами (им уже присвоены названия «Куин Элизабет» и «Принс оф Уэлсс»), получившими в настоящее время индекс CVF. Концептуально этот корабль еще не до конца проработан. Он может быть рассчитан на базирование исключительно СКВВП, подобно советским «Минском» и британским «Инвинсиблам», может представлять собою классический авианосец с катапультами и угловой посадочной палубой и, наконец, может иметь трамплин для бескатапультного взлета самолетов и угловую посадочную палубу, подобно российскому ТАКР «Адмирал Кузнецов».

В случае если выбор англичан был бы в пользу JSF в одном из его вариантов, они обязались оплатить 10 процентов расходов по программе серийного производства. Начиная с 1999 г. американская и британская стороны делали все возможное, чтобы максимально упростить обмен технологиями по программе. Стратегической целью этого обмена является заключение всеобъемлющего военно-технического договора, а ближайшей – дать англичанам ознакомиться с рядом новейших технологий, примененных в программе JSF, в частности, с технологией «стелс».

Взамен американцы хотели бы получить доступ к наработкам англичан в области СКВВП, в частности, к технологии управления СКВВП на режимах вертикальной тяги, обладателем которой является институт DERA. В частности, том были разработаны методики снижения нагрузок на летчика на взлете, посадке и переходных режимах полета. Правда, как будет сказано ниже, в настоящее время процесс обмена технологиями между США и партнерами по программе F-35 пробуксовывает.

Англия обладает уникальным опытом боевого применения СКВВП, в первую очередь, в Фолклендской кампании 1982 г., и военные этой страны имели возможность первыми оценить преимущества гибкости базирования, которые предоставляет СКВВП.

Было уточнено количество самолетов, которые будут закуплены в рамках программы FCBA – 150 ЛА. Эти самолеты полностью заменят собою как ударные, так и истребительные варианты самолета «Харриер». На программу FCBA будет, в случае положительного решения об ее начале, ассигновано 10.3 млрд. долл. Примерно в такую же сумму обойдется эксплуатация самолетов в течение их жизненного цикла.


Локхид Мартин Х-35 – прототип единого ударного истребителя

Самолет Х-35 был создан в рамках конкурса JSF на техасском заводе фирмы Локхид Мартин в г. Форт-Уорт. Он был разработан опытнейшей американской «истребительной» фирмой в сотрудничестве с британской корпорацией «ВАЕ». Этот факт отразился на внешнем виде самолета, который выглядел вполне «классично». Основной трудностью для обеих фирм, участвовавших в конкурсе JSF, естественно, стало требование создать три различных самолета, причем один из них – со свойством укороченного взлета и вертикальной посадки – с максимально возможным коэффициентом общности деталей и узлов. В настоящее время данные о конструкции Х-35 публикуются в открытой печати, по ним можно составить впечатление и о серийной машине, т. к. известно в общих чертах о тех изменениях, которые внесены в ее конструкцию по сравнению с опытной.

Итак, по заявлениям представителей фирмы «Локхид Мартин», Х-35 – это, в первую очередь, истребитель, а не ударный самолет, причем истребитель с изначально заложенной функцией СКВВП. Команда разработчиков успешно продемонстрировала возможности СКВВП и первоначально достигла максимально возможной степени общности СКВВП и двух других вариантов с горизонтальным взлетом и посадкой.

Для создания вертикальной тяги на СКВВП было решено вместо вертикальных подъемных ТРД (как это было на советских СВВП Як-38 и Як-141) использовать расположенный в носовой части за кабиной вентилятор с вертикальной осью, приводимый посредством длинного вала от подъемно-маршевого двигателя (ПМД), расположенного в хвостовой части, в сочетании с поворотным соплом последнего, по конструкции повторяющего аналогичный агрегат советского Як-141.

Подобная схема резко повышала надежность аппарата на режиме вертикальной тяги, кроме того, воздушная подушка холодного воздуха от вентилятора в районе носовой части фюзеляжа предотвращала всасывание раскаленных выхлопных газов от двигателя в воздухозаборники. Холодный воздух от компрессора ПМД отбирался на режимах КВВП в систему струйного управления. В результате уменьшается влияние струи на экранную поверхность, достигается высокий общий КПД и возможность оптимизировать самолет для сверхзвуковых скоростей. Подъемный вентилятор удваивает расход воздуха через силовую установку, благодаря подведению к нему мощности в 27 000 л. е., одновременно снижая среднюю температуру выхлопа и снижая скорость истекающих струй, что становится важным при околонулевых скоростях полета. При переходе к горизонтальному полету подьемный вентилятор отключается, и двигатель приобретает свою обычную конфигурацию, оптимизированную для трансзвукового полета.


Испытание БРЭО Х-35 на 12-метровой колонне


Пример оклейки самолета пленкой вместо покраски


Вместе с тем схема с подъемным вентилятором имеет серьезный недостаток, заключающийся в возимой «мертвой массе» двухступенчатого вентилятора, его канала, створок, разобщительной муфты, приводов, вала и подшипников, бесполезной в горизонтальном полете. Эта масса составляет около 1800 кг при массе ПМД 1450 кг. По массе схема с подъемным вентилятором существенно проигрывает схеме с подъемными ТРД.

У самолетов с горизонтальным стартом на месте агрегатов вентилятора располагаются баки для 2270 кг топлива, благодаря чему их дальность возрастает на 370 км. Кроме того, на этих вариантах устанавливается осе- симметричное сопло с системой YBT и сниженными параметрами заметности. Самолет палубного базирования будет иметь боевой радиус действия 1330 км, что в два раза превышает аналогичный параметр самолета F/A-18C.

Базовая конфигурация истребителя JSF фирмы Локхид Мартин осталась неизменной с 1997 г. Начиная с этого времени самолет основательно «подрос» в размерах и массе, но с появлением окончательной редакции объединенных ТТТ заказчика, ужесточившей требования к полезной нагрузке при возврате на авианосец и к характеристикам при заходе на посадку, а также определившей потолок стоимости, размеры и массу машины вновь пришлось уменьшить, что было осуществлено в мае 1999 г.

В это время у конструкторов фирмы Локхид Мартин начались сложности с обеспечением общности вариантов в связи с возросшими требованиями флота к палубному варианту. Было решено отказаться от системы управления пограничным слоем, а требуемых характеристик захода на посадку достичь путем применения максимально простой аэродинамической схемы. Целью конструкторов стало достижение минимально возможной скорости захода на посадку, с тем чтобы установить потолок посадочной массы и улучшить характеристики управления в канале крена. В результате была изменена конфигурация передней и задней кромок крыла авианосного варианта, добавление к механизации элеронов и увеличение размаха. Одновременно площадь всех поверхностей оперения была увеличена. Эти изменения сильно снизили процент общности разных вариантов. Если сухопутный вариант и СКВВП имеют коэффициент общности 81 процент, то любой из этих вариантов имеет с палубным самолетом лишь 62 процента общих частей. При этом характеристики управляемости получились схожими лишь на 23 процента. Но несмотря на это, усредненный уровень общности всех трех вариантов остался в пределах 70- 80 процентов, что гораздо выше, чем если бы для палубного варианта пришлось создавать новое крыло.

Применение на Х-35 осесимметричного регулируемого поворотного сопла вместо плоского сэкономило 182 кг массы в сочетании с улучшением характеристик двигательной установки, ростом тяги как на режимах ВВП, так и в крейсерском полете, массы полезной нагрузки и отодвиганием границы срыва. Эти положительные особенности осесимметричного сопла позволили «приставить обратно» часть крыла, ранее "обрезанную" в целях экономии массы.

В конце 2000 г. фирма Локхид Мартин закончила формирование облика серийного самолета, полностью соответствующего окончательной редакции ТТТ. Он предусматривал облегчение конструкции самолета на 227 кг, с тем чтобы привести массу оружия при возвращении на авианосец в соответствие с требованиями. Фонарь кабины сделали почти беспереплетным, усиленной конструкции, рассчитанным на то, чтобы выдерживать столкновение с птицей массой 2,27 кг. Шарнир открывания фонаря расположен спереди, причем фонарь все же будет иметь узкий переплет, отделяющий прочную поликарбонатную переднюю часть, рассчитанную на столкновение с птицами, от акриловой основной части.

Основная работа по облегчению конструкции никоим образом не затрагивала внешнюю конфигурацию самолета. Она касается таких элементов конструкции, как приводы, электрический генератор и прочее. Значительную массу удалось сэкономить благодаря облагораживанию форм силовых элементов, а также на уточнении требований к узлам и агрегатам, целиком поставляемым субподрядчиками. Последний фактор также положительно влияет на стоимость самолета. В результате самолеты Х-35 лишь незначительно разнятся с серийными самолетами по размерам и массе.

Участком работ с высокой степенью риска является разработка датчиков для самолета, а также системы получения боевой и тактической информации от внешних источников. К работам по этой теме с февраля 2000 г. привлекалась ЛЛ, созданная на базе самолета ВАС 111 фирмой «Нортроп Грумман». На ЛЛ, в частности, отрабатывается взаимодействие бортового комплекса самолета в среде, максимально приближенной к реальности.

На ЛЛ установлена БРЛС MIRFS/ MFA с синтезированной апертурой и режимом ведения РЭБ, представляющая собою новое поколение радиолокаторов с полностью электронным сканированием и при этом отличающаяся сравнительно низкой стоимостью. Предполагалось, что AESA будет вполовину легче и дешевле БРЛС с сопоставимыми возможностями и механическим сканированием. Кроме того, в архитектуре бортового комплекса имеются ИК-датчики с распределенной апертурой, разработанные совместно фирмами «Локхид Мартин» и «Нортроп Грумман», а также экспериментальный интегрированный нашлемный дисплей – прицел фирмы «Кайзер/VSI» (вариант, предназначенный для серии, до сих пор в разработке).

Основной новинкой, примененной в конструкции БРЛС, являются приемопередающие элементы на арсениде галлия, имеющие более широкий частотный диапазон при работе в режиме РЭБ. Основной технологической проблемой явилось автоматизация серийного производства этих элементов для того, чтобы снизить их стоимость.

На заводе в г. Форт-Уорт фирма «Локхид Мартин» соорудила стенд для отработки интеграции системы датчиков. Главным элементом стенда является макет самолета JSF в натуральную величину, расположенный на вершине 12-метровой колонны. Макет может разворачиваться под разными углами к горизонту. На нем установлен полный комплект датчиков, присоединенный к компьютерной системе обработки данных, созданной целиком из комплектующих, представленных на коммерческом рынке, результаты работы которой выдаются на дисплеи в расположенный отдельно имитатор кабины самолета. Стенд используется для испытаний отдельных подсистем и для проверки общей интеграции всех систем. В ходе серийного производства на этом стенде отрабатываются все новые системные решения перед их внедрением на реальный самолет.

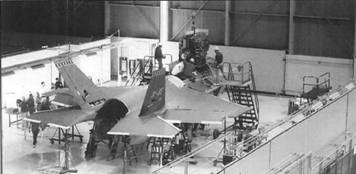

Сборка первого опытного самолета Локхид Х-35

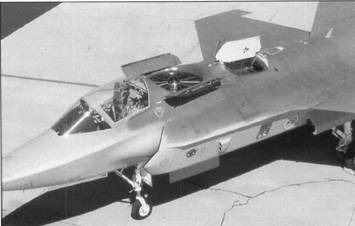

Вид на подъемный вентилятор Х-35А


В программе JSF фирмы «Локхид Мартин» также использовались два летающих стенда – самолеты F-16 и S-3, на которых пытапись отработать оклейку обшивки ЛА полимерной радиопоглощающей пленкой ЗМ вместо покраски. Использование подобной «обойной» технологии в течение жизненного цикла самолета позволяло сэкономить более 300 кг краски. Но по результатам испытаний было принято решение отказаться от оклейки в пользу окраски спецкрасителями с содержанием РПМ.

В числе новых разработок, внедренных фирмой «Локхид Мартин» на новом самолете, есть революционные электрогидростатические приводы, запитываемые от электрической системы. В результате, полностью отпадает нужда в централизованной гидравлической системе, а приводы действуют от управляющего электрического сигнала. Для испытаний этих приводов, а также для отработки прогностической системы мониторинга технического состояния самолета использовалась ЛЛ F-16AFTI.

На самолете F-16 также отрабатывалась конструкция нерегулируемого воздухозаборника на скоростях до числа М=2. В канале заборника ЛЛ вместо управляемого отсекателя пограничного слоя на входе в двигатель была установлена стационарная конструкция, смоделированная на компьютере и предназначенная для той же цели. Канал воздухозаборника JSF формуется из композитов зацело, без крепежа. К планеру самолета канал заборника монтируется с помощью фланцевых соединений, «вживляемых» в его конструкцию. Если бы канал заборника производился по уже отработанной технологии, применяемой на самолетах F-22 или F/A-18, в его конструкции присутствовало бы более 22000 дополнительных единиц различного крепежа. «Локхид Мартин» не ставила перед собою задачи отработать технологии серийного производства но опытных самолетах. Вместо этого ин- женеры-разработчики стремились максимально упростить конструкцию ЛА.

По мнению технологов, общность конструкции трех вариантов самолета как раз и заключается в применении ко всем трем одних и тех же технологических процессов сборки, что особенно важно для палубного варианта, имеющего наименьший коэффициент общности с двумя другими. В частности, на палубном варианте будут устанавливаться более мощные шпангоуты, за кабиной (на месте, высвобожденном от подъемного вентилятора), чтобы воспринимать значительные ударные нагрузки на планер при посадке на палубу.

При конструировании планера большое внимание было уделено созданию больших композитных панелей обшивки, сопрягаемых с минимальными зазорами. Сопряжение осуществлялось с использованием компьютерной системы CATIA, разработанной и впервые примененной в ходе программы истребителя F-22. В результате самолет имел гораздо меньше швов, а толщина швов оказалась гораздо меньше, чем при применении традиционных технологий. Демонтаж большой панели давал прекрасный доступ к агрегатам внутри планера, кроме того, снижалась радиолокационная заметность ЛА. В швах стыков панелей практически отсутствовали ступеньки. Но, как выяснилось в ходе кампании «борьбы за вес», подобные решения оказались менее выгодными с точки зрения экономии массы, и от них пришлось отказаться.

Конструктивно самолет при сборке состоит из четырех базовых блоков. Силовая часть крыла, а также носовая часть фюзеляжа с кабиной будут изготавливаться фирмой «Локхид Мартин». Передние и задние кромки крыло и ГО будут изготовляться заводом в г. Палмдэйл. Центральная часть фюзеляжа будет изготавливаться фирмой «Нортроп Грумман», а задняя часть фюзеляжа и вертикальное оперение – концерном «ВАЕ».

Сборочные узлы будут поставляться на линию окончательной сборки уже «нашпигованные» подсистемами. Окончательная сборка самолетов, несмотря на свою протяженность во времени (5 месяцев), будет достаточно простым делом. В конце 2005 г. дебатировался вопрос о создании второй и даже третьей сборочной линии (в странах – партнерах по программе), но решение данного вопроса будет зависеть от объема дальнейшего финансирования. Планируемый темп выпуска на одной линии составит 17 самолетов в месяц, в случае необходимости его можно будет увеличить до 20 самолетов в месяц. Этот график соответствует современным планам ВВС, ВМС и КМП США, а также ВВС и ВМС Великобритании о заказе 3000 самолетов данного типа. В случае поступления дополнительных экспортных заказов будет рассматриваться вопрос об организации дополнительных сборочных мощностей, в частности, на калифорнийских заводах фирмы, в Англии и/или в Италии.

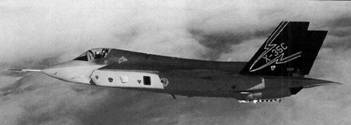

Опытный Х-35А в первом полете

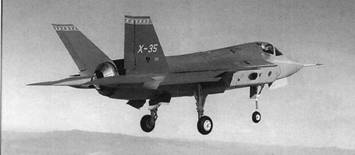

Палубный вариант Х-35С


Всего в команду, возглавляемую фирмой «Локхид Мартин», входит несколько десятков субподрядчиков, разбросанных по 20 штатам США, Канаде, Великобритании и Голландии. Все субподрядчики разбиты на несколько групп, которые возглавляют крупные фирмы или филиалы, такие как «Сканк Уоркс» фирмы «Локхид Мартин», «Нортроп Грумман» и «ВАЕ», которым подчиняются более мелкие субподрядчики, проектировщики и поставщики сырья.

Во второй группе, окончательно сформированной в ноябре 2000 г., например, представлено более 40 компаний. Основной задачей группы являются меры по снижению стоимости систем самолета. В частности, за шасси отвечает фирма «BF Гудрич». Интересно, что многие субподрядчики участвовали в конкурирующих программах JSF как у «Боинга», так и у «Локхид Мартин». Это, в частности, касается той же «BF Гудрич», которая была занята в проектировании топливной системы для JSF фирмы «Боинг».

После победы фирмы «Локхид Мартин» в конкурсе JSF, внешние формы истребителя были заморожены с минимальными изменениями. Носовую часть фюзеляжа в финальной конфигурации удлинили на 130 мм для увеличения объема отсеков БРЭО и датчиков, а для сохранения балансировки горизонтальное оперение было сдвинуто назад на 50 мм. Строительная высота фюзеляжа была увеличена на 25 мм, что позволило повысить запас топлива на 140 кг. На палубном варианте будет увеличена площадь и крутка крыла для улучшения характеристик управляемости на глиссаде и уменьшения посадочной скорости, а кили – переустановлены для улучшения картины обтекания.


«Программа по борьбе с весом»

В 2002 г. в результате проведенной инспекции весовых сводок F-35 было выявлено значительное перетяжеление его конструкции. Первоначальный прогноз массы самолета строился на основе экстраполяции параметров машин аналогичного класса, но затем, когда произвели перерасчет весовых сводок, пользуясь методом объемов и удельных масс конструкционных материалов, выяснилось, что полученная цифра на 30% превышает прогнозированную. Перерасчет был произведен в рамках продувочных испытаний модели самолета с внешними подвесками с целью установить влияние их наличия на перераспределение масс внутри планера. На фирме Локхид Мартин была сразу же создана специальная группа по разработке комплексных мер для снижения массы конструкции. Группой было установлено, что комплекс БРЭО, бортовые системы, оборудование и двигательная установка СКВВП F-35B по массе точно вписались в прогнозируемые параметры, в то время как планер оказался тяжелее более чем на треть. Для СКВВП минимально возможная масса конструкции является наиболее критичной из-за необходимости выполнения требования вертикальной посадки с неизрасходованным подвесным вооружением.

На основе опыта проектирования самолетов, по заявлению представителей фирмы Локхид Мартин, приемлемым считается расхождение прогнозируемой и расчетной массы нового ЛА в 20-25%. Менеджер программы Том Бербэйдж признал, что группе пришлось поднять материалы гораздо более ранних этапов программы JSF с целью выявления и устранения всех возникших на этапе проектирования факторов, приведших к неоправданному завышению массы конструкции. Задачу несколько упрощает тот факт, что проектирование самолета F-35 находилось еще на довольно ранней стадии, и внутренняя компоновка не была утверждена окончательно. На росте массы негативно сказались и такие нюансы, как весьма плотное размещение узлов и агрегатов внутри относительно небольшого фюзеляжа, необходимость обеспечивать требуемые допуски и посадки при сборке ЛА в сочетании с малой заметностью и легкостью обслуживания. В команде, занимавшейся ликвидацией проблемы перетяжеления варианта СКВВП, было задействовано около 500 инженеров. Идеи по локальным и глобальным модификациям, вносимым в конструкцию, тщательно суммировались и сортировались.

В июле 2004 г. Бербэйдж заявил, что проблему перетяжеления конструкции F-35 практически удалось решить путем применения жестких мер по снижению массы ряда узлов и агрегатов и повышения тяги двигателя на 363 кгс за счет оптимизации трактов воздухозаборника и герметизации створок сопла подъемного вентилятора, что повысит его КПД. Последняя мера, по его словам, оказалась «эквивалентно экономии 1135 кг массы конструкции», т. е. результату программы сокращения массы, достигнутому в течение года. Изменения коснулись также конструкции каналов воздухозаборника и сопла двигателя – были снижены потери тяги. Однако в конструкцию самого двигателя никаких изменений с целью повышения тяги внесено не было.

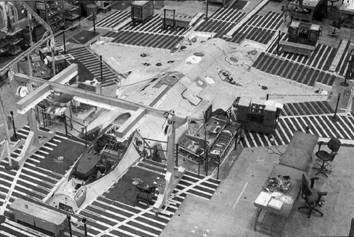

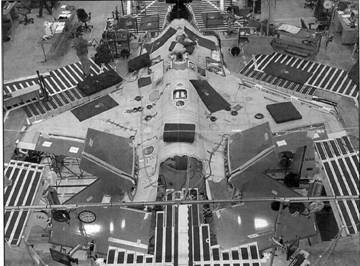

Сборка первого F-35


Вариант самолета короткого взлета и вертикальной посадки, наиболее страдавший от перетяжеления, подвергся шести значительным и нескольким десяткам мелких модификаций и изменений конструкции, причем изменения вносились даже в тех случаях, когда их применение позволяло сэкономить 1 фунт (0,454 кг) массы. Внесение изменений в конструкцию повлияло на грузоподъемность и номенклатуру вооружения самолета. В конструкцию самолетов опытной серии будет внесено еще несколько изменений. Пересмотр проекта привел и к решениям, не связанным напрямую с весом конструкции. В частности, было решено заменить одинарную створку колодца носовой стойки шасси двумя, т. к. выяснилось, что при боковом ветре одинарная створка сильно «парусит». Эта замена позволила уменьшить площадь ВО и сэкономить 21 кг массы.

Фирма «Локхид Мартин» приняла трудное решение ограничить массу вооружения, размещаемого в каждом из двух грузоотсеков СКВВП F-35B, 450 килограммами. При этом по своей геометрии грузоотсек «по-прежнему будет удовлетворять требованиям заказчиков». Эта беспрецедентная мера позволила наконец в целом решить проблему перерасхода массы конструкции и привести ее к требуемым значениям. Ранее, согласно требованиям основных заграничных заказчиков СКВВП – ВВС и флота Великобритании, самолет должен был нести вооружение калибром до 900 кг. Представитель «Локхид Мартин», однако, подчеркнул, что самолет все еще способен нести оружие этого калибра, правда, лишь на внешней подвеске, что будет повышать его радиолокационную заметность. Требования КМП США изначально были более скромными – согласно им, самолет должен был нести на внутренней подвеске оружие калибром до 450 кг. Лишь позднее, в рамках программы дальнейшего улучшения ЛТХ самолета, КМП выдвинул требования об увеличении калибра оружия до 900 кг, как и на вариантах самолета с обычным взлетом и посадкой, что увеличивало коэффициент общности всех трех вариантов. В результате принятия решения об уменьшении калибра оружия на СКВВП эта характеристика вновь ухудшится.

Несмотря но то, что проблема перетяжеления вариантов сухопутного и палубного базирования стоит не так остро, большинство массосберегаю- щих модификаций и изменений будут внесены и в их конструкцию.

В результате продолжавшихся более двух лет работ по уменьшению массы конструкции F-35 был предпринят ряд мер не только по перепроектированию конструкции самолета, но и по изменению технологии его сборки-в частности, с целью экономии 360 кг массы конструкции было решено отказаться от упрощенного метода сборки планера. Масса пустого самолета (согласно заявлению представителя фирмы «Локхид Мартин») до начала работ составляла 13600 кг, через полтора года напряженной работы «команды по борьбе с весом» ее удалось уменьшить на 1180 кг. Затем ее удалось снизить еще на 225 – 270 кг с тем, чтобы удовлетворить возросшие требования по остатку топлива в баках на посадке.

Перепроектирование планера вызвало необходимость пойти на компромисс между требованиями малой за- метности и аэродинамическим совершенством, т. к. были изменены внешние формы фюзеляжа, причем правильность принятых решений необходимо было проверить продувками в АДТ, на что потребовались дополнительные средства и время. Изменения повлекли за собой довольно значительные изменения аэродинамических характеристик как на дозвуке, так и на сверхзвуке.

К нежелательным последствиям реконфигурации следует отнести снижение коэффициента общности трех вариантов самолета. Разрешенная перегрузка для СКВВП составляет 7 единиц, что позволяет применить более легкие шпангоуты и лонжероны, чем на сухопутном и палубном варианте, перегрузка для которых составляет 9. Электрогидравлические приводы механизации на СКВВП имеют меньшую мощность и массу по сравнению с палубным вариантом, которому необходимо интенсивно маневрировать на малых скоростях перед посадкой.

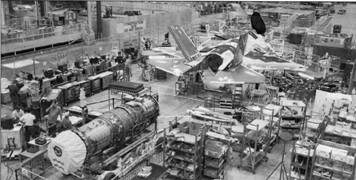

Монтаж двигателя

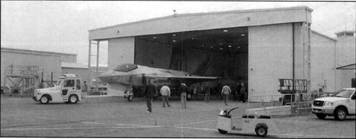

Выкатка собранного образца из цеха


Оставшееся перетяжеление было объявлено «приемлемым» в связи с «расширением рамок требований к самолету». Последнее, в частности, выразилось в пересмотре справедливости базовых положений ТТТ «но основе прагматического подхода», что, по мнению многих потенциальных заказчиков, попросту означает их подгонку под существующий самолет. Многие положения требований были выработаны исходя из опыта эксплуатации самолетов «Харриер» и оказались неприменимы к СКВВП следующего поколения.

Расчетная масса варианта СКВВП, по сообщению представителя фирмы, сейчас на 0,5% ниже, чем требовалось (не совсем понятно, исходя из какой редакции ТТТ). Программа по снижению массы планера, таким образом, оказалась весьма дорогостоящей, привела к значительному отставанию от графика работ, и, наконец, оказалась недостаточно эффективной.


Дальнейшие перспективы развития F-35

КМП США намерен инициировать программу изучения возможности и способов создания самолета РЭБ для замены устаревающего морально и физически ЕА-6В «Праулер», который предполагается эксплуатировать до 2015 г.

В качестве платформы предполагается использовать F-35 в варианте СКВВП. Индекс самолета будет ЕА-35. Программа стоимостью до 1 млн. долл. рассчитана на 1 год. Несмотря на скромную стоимость, она может иметь далеко идущие последствия. В частности, в случае если она принесет положительные результаты, уже в 2008 ф. г. может быть значительно увеличено финансирование НИОКР по тематике систем РЭБ. В то же время использование в качестве платформы именно СКВВП, а не сухопутного либо палубного варианта F-35 накладывает на габариты и массу целевого оборудования значительно более суровые ограничения, ибо именно этот вариант перспективного истребителя был наиболее перетяжелен. К тому же ЕА-35 – одноместная машина, что подразумевает максимальную автоматизацию бортового комплекса.

Кстати, на более ранних проработках перспективного самолета РЭБ на базе F-35B предполагалось превратить самолет в двухместный, отказавшись от укороченного взлета и вертикальной посадки, и разместить на месте шахты подъемного вентилятора рабочее место оператора системы РЭБ.

В отличие от четырехместного «Праулера», ЕА-35 будет иметь дело с гораздо большим числом источников радиоэлектронного излучения на и над полем боя, что еще более повышает требования к автоматизации бортового комплекса РЭБ. В связи с этим подход КМП к его проектированию будет радикально отличаться от того, который принят для комплекса РЭБ флотского перспективного самолета ЕА-18 «Траулер», на котором установлен глубоко модернизированный комплекс РЭБ ICAP 3 с архитектурой, ныне использующейся на «Праулере».

Комплекс, предназначенный для установки на ЕА-35, с еще не определенной конфигурацией, будет иметь принципиально новую архитектуру, с новой системой датчиков и излучающими элементами. До сих пор неясно, будет ли вся аппаратура РЭБ размещаться внутри планера или все же потребуется применение подвесных контейнеров, что неизбежно скажется негативно на заметности самолета.

Впрочем, если система РЭБ начинает работать, она неизбежно генерирует мощные потоки радиоэлектронного излучения, демаскирующие ее носитель. Возможно, структура комплекса будет модульной, тот или иной модуль будет устанавливаться в зависимости от специфики боевого задания. В качестве одного из его элементов может быть использовано штатная БРЛС самолета, имеющая возможности по ведению РЭБ против вражеских источников радиолокационного излучения, причем с достаточно высокой мощностью, правда, в узком диапазоне частот.

Таким образом, целью программы является выработка сбалансированного и интегрированного решения в области перспектив ведения РЭБ, а не просто поиск замены для «Праулера».

Вместе с тем использование СКВВП в качестве платформы обеспечит ЕА- 35 свободу выбора площадок базирования и будет способствовать максимальной унификации парка самолетов КМП.

Программа СКВВП F-35B получила в 2004 г. неожиданную моральную поддержку со стороны министра ВВС Джеймса Роша и Начальника штаба ВВС США генерала Джона Джемпера, которые высказались за закупки нескольких сотен СКВВП в дополнение к самолетам нормального взлета и посадки модели А, заявив, что F-35B является «идеальной платформой для непосредственной поддержки войск». Правда, скептиками эти заявления были расценены как простое политическое маневрирование, ибо никаких изменений финансирования программы за ними не последовало, равно как и не была начата разработка хотя бы приблизительной концепции применения СКВВП в структуре ВВС США.

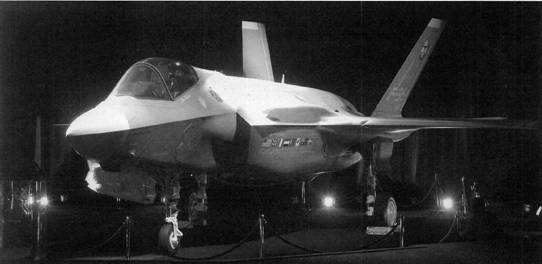

Презентация первого F-35 широкой публике


Фирма «Локхид Мартин» в 2006 г. обнародовала информацию о своих работах в области создания беспилотного варианта истребителя F-35. Концепция нового авиационного комплекса прорабатывается отделением «Сканк Уоркс». По словам заместителя директоры фирмы по беспилотным авиационным системам Ф. Мауро, «Работы, направленные на исследования возможности создания БПЛА на основе самолета F-35, начались два или три года тому назад».

По словам Мауро, трансформация пилотируемого самолета F-35 в боевой БПЛА не представляет особых сложностей. Работы по устранению кабины летчика не приведут к существенному повышению стоимости программы. Вместо кабины может быть сформирован дополнительный топливный бак, однако, как считает Мауро, стоимость силовой установки, авионики и сенсоров практически не изменится, что, в свою очередь, не приведет к сколько-нибудь существенной разнице в стоимости пилотируемого и беспилотного вариантов самолета.

Фирма разрабатывает концепцию формирования группировки из четырех беспилотных ударных самолетов типа JSF совместно с двумя пилотируемыми самолетами F-35 или F-22, используемыми в качестве воздушных пунктов управления и информационной поддержки. Подобная схема позволит упростить состав информационных средств беспилотных самолетов (уменьшив суммарную стоимость группировки и увеличив ее ударные возможности). Упрощение БРЭО позволит уменьшить стоимость беспилотного БПЛА F-35 до 72% от стоимости пилотируемого варианта самолета типа JSF (где на бортовую радиоэлектронику приходится 30-35% общей стоимости авиационного комплекса).

На ранней стадии работ, ведущихся агентством МО США DARPA по созданию боевых БПЛА (UCAV), фирма Локхид уже предлагала вариант беспилотного комплекса на основе пилотируемого истребителя F-16. В дальнейшем программа UCAV трансформировалась в единую (для ВВС и ВМС США) программу J-UCAS, при этом DARPA отдало предпочтение созданию БПЛА специальной разработки (в качестве прототипов которых рассматриваются беспилотные боевые аппараты Боинг Х-45 и Нортроп Грумман Х-47).

В настоящее время самолет-демонстратор БПЛА Х-45А, созданный по заказу DARPA, проходит летные испытания, однако программа J-UCAS была закрыта в феврале 2006 г. еще до того, как беспилотники Х-45С и Х-47С вышли на летные испытания.


Планы организации серийного производства

Начало полномасштабного производства F-35 в 2006 году по настоянию президента США Дж. Буша получившего наименование «Лайтнинг 2», запланировано на 2011 г. В 2012-2019 гг. планируется выйти на уровень производства в 17-20 самолетов в месяц, т. е. по одному самолету в рабочий день. Пиковая возможность завода в г. Форт- Уорт по производству F-35 составляет 35 самолетов в месяц.

16 мая 2005 г. состоялась стыковка крыла и центральной секции фюзеляжа первого предсерийного истребителя F-35A, АА-1. При стыковке только одна из 47 поверхностей контакта двух секций потребовала небольшой подгонки по месту из-за незначительной (1,016 мм) ошибки в посадках, допущенной фирмами «Локхид Мартин» и «Нортроп Грумман» еще в начале проектирования. Вскоре за этим с завода фирмы «ВАЕ» прибыли хвостовая секция и поверхности оперения, и их пристыковали к планеру. Фирма «Нортроп Грумман» параллельно начала формование трактов воздухозаборника двигателя.

Весь процесс проектирования самолета высоко автоматизирован и происходит с широким применением ЭВМ, что, по расчетам фирмы-разработчика, существенно снизит производственные затраты в течение 30-летнего цикла серийного производства. В результате применения САПР полученная точность изготовления на разных фирмах и даже в разных странах секций оказалась значительно выше расчетной. Стыковку носовой и центральной секций фюзеляжа, например, планировали осуществить за 153 рабочих часа, но реально на эту операцию понадобилось вполовину меньше времени.

Минимальные проблемы, связанные со сбоями программного обеспечения и дефектами инструментария, не помешали осуществить без дефектов сверловку отверстий в панелях композитной обшивки крыла на специально разработанном фирмой «Цинциннати Лэмб» сверловочном стенде. Машина автоматически определяет точки сверления, сверлит и зенкует все отверстия. Только в нижних панелях обшивки крыла за 56 рабочих часов было высверлено 6700 отверстий. В июне 2005 г. был введен в действие второй такой же сверловочный стенд. Это особенно важно, учитывая, что на всех трех вариантах самолета конструкция панелей обшивки различается: на F-35A для ВВС толщина верхней панели больше, чем нижних, на F-35B на верхней поверхности имеется большее число панелей для обеспечения доступа к приводу подъемного вентилятора. Переход от моноблочной обшивки крыла к более традиционной, состоящей из отдельных панелей, позволил с большей точностью выдерживать профиль, упростил обслуживание двигателя и повысил ремонтопригодность агрегата.

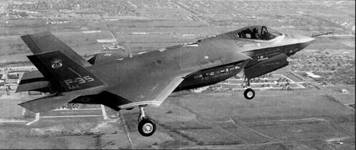

Первый полет F-35A


Доля общности конструктивных элементов всех трех самолетов составляет около 80%. Кроме того, фирма «Локхид Мартин» внедрила еще целый ряд автоматизированных устройств и оборудования, таких, как программируемые транспортеры для доставки собираемых планеров с одной рабочей позиции на другую, прецизионные абразивные машины для доводки панелей обшивки крыла, тельфер с изменяемым рельсовым путем для транспортировки частей и агрегатов.

Завод в Форт-Уорте в настоящее время выпускает истребители F-16 с темпом 3 самолета в месяц. В том же здании ведется монтаж сборочной линии F-35. Пиковый темп их выпуска составит 12 самолетов в месяц, его рассчитывают достичь к 2013 г. С началом серийного производства F-35 выпуск F-16 будет свернут либо перенесен на другое предприятие.

На движущейся сборочной линии будет оборудовано несколько позиций, в каждой из которых собираемый самолет будет закрепляться. После этого к нему будет подаваться многофункциональный комплекс сборочных инструментов, необходимый для данного конкретного участка, снабженный электро-, пневмо- и гидравлическим питанием, подводимым через специально спроектированную штангу. После проведения технологического этапа на данном конкретном участке, самолет на поверхности линии передвигается на следующую позицию, где операция в общих чертах повторяется. После прохождения финального, 82-го, этапа сборки самолет готов к переводу в покрасочный цех. Скорость движения линии при сборке первого предсерийного самолета, АА-1, была 25 мм/ч. При серийной сборке она повысится до 1,2 м/ч.

Технология установки двигателя на движущейся сборочной линии еще не разработана. Скорость движения линии определяется по самому медлительному технологическому процессу. При разработке линии был активно использован опыт японской фирмы «Тойота». На сборочной линии уже смонтирован тельфер для окончательной подгонки и доводки композитных панелей крыльевой обшивки, который удерживает обрабатываемую панель в строго определенном положении, в то время как прецизионный режуще-сверловочный агрегат с 5 степенями свободы осуществляет окончательную обработку ее кромок и сверлит отверстия под крепеж. Конструктивный допуск составляет + 0,25 мм – в 2 раза меньше, чем на F-22A. Инструмент обеспечивает допуск в 5 раз меньше. Это очень важно для точного соблюдения внешней формы самолета и обеспечения его пониженной заметности. По завершении операции комплекс моют, частички КМ улавливают, прессуют и отправляют на утилизацию. Обработанные панели подвергаются лазерно-микроволновому дефектологическому анализу.

Сейчас заводы фирм «ВАЕ системз» в г. Сэлмсбери в северо-западной Англии и «Нортроп Грумман» в Палмдэйле и в Эль-Сегундо, Калифорния, основные подрядчики «Локхид Мартин» по программе, уже запустили технологические процессы сборки узлов и агрегатов для первой серии самолетов, создавая задел. Сборка самолета №2, индекс BF-1, в варианте СКВВП, началась осенью 2006 г. Это будет первый F-35 с оптимизированной по массе конструкцией планера. За ним последует самолет AF-1 (модификация А, оптимизированный планер). В наименьшей степени (лишь 10%) достигнута готовность по CF-1, палубной машине с оптимизированным планером, внешняя конфигурация которой еще не разработана до конца.

Фирма «Нортроп Грумман» в настоящее время производит одну центральную секцию фюзеляжа F-35 за 25.. 30 рабочих дней. Впоследствии интервал сократят до 20… 15 рабочих дней и даже менее.

На фирме «Локхид Мартин» сборка кессона крыла для самолетов с оптимизированным по массе планером будет производиться в специальном стапеле – ложементе, в вертикальном положении, снизу вверх (от заднего лонжерона к переднему). Стапель разработан в Канаде, фирмой, никогда ранее не занимавшейся работами, связанными с авиацией. После сборки кессона он подается автоматически управляемой тележкой-транспортером на сверловочный автоматический стенд с шестью степенями свободы и двумя независимыми сверловочными головками, которые в полностью автоматическом режиме, с минимальными допусками, высверливают и зенкуют 6700 отверстий в верхней панели крыла и еще 4400 – в нижней. Затем следует нанесение РПМ на те зоны, которые после окончательной сборки агрегата будут недоступны.

Масса РПМ, наносимого на самолет, составит более 180 кг. Оборудование для его нанесения и полигон для измерения радиолокационной сигнатуры будут размещены на заводе в Форт- Уорте.

Радиоэлектронный интерфейс коммуникаций между носовой, центральной и хвостовой частями стыкуется с использованием сервоприводов и лазерных корректоров положения. Точность стыковки выше, чем в какой-либо из более ранних систем аналогичного назначения.

Для поддерживания столь высокого темпа производства фирма «Локхид Мартин» уже сейчас ищет субподрядчика для производства секций крыла. Вероятнее всего это будет итальянская фирма «Аления». В будущем, при достижении темпа производства в 30 самолетов в месяц, понадобятся субподрядчики для производства центральной и хвостовой секций фюзеляжа. Рассматриваются и варианты организации еще одной или нескольких сборочных линий.

В середине осени 2006 г. в производстве находились: 5 центральных секций фюзеляжа для самолетов модификации В, 3 – для А, 2 секции крыла и 2 хвостовые секции для модификации В. Поставлено 9 двигателей для наземных испытаний, 1 ожидается поставкой, а также 3 двигателя для установки на летные образцы самолета, еще 4 ожидаются поставкой.

(Окончание следует)


В. КОТЕЛЬНИКОВ, М. НИКОЛЬСКИЙ
