КРЫЛЬЯ НАД ПАЛУБОЙ

(Продолжение. Начало в № 9,10/200 г.)


На пути к СУ-33

Постановление ЦК КПСС и Совета Министров СССР от 18 апреля 1984 г. стало официальным признанием многолетней работы коллектива Машиностроительного завода им. П.О.Сухого по программе корабельной модификации истребителя Су-27. Одновременно оно явилось необходимой нормативной базой для дальнейших работ в этой области и выделения соответствующего финансирования. В результате в ОКБ широким фронтом развернулись работы по эскизному, а затем и рабочему проектированию корабельного истребителя Су~27К (заводской шифр – Т-10К). Постановление поручало ОКБ в кооперации с серийным заводом в Комсомольске-на-Амуре построить в 1985-1986 гг. три опытных экземпляра самолета и один его конструктивно-технологический макет для завода-изготовителя авианесущего крейсера и в 1986 г. предъявить Су-27К на совместные испытания.

Все работы по корабельному истребителю возглавлял Генеральный конструктор МЗ им. П.О.Сухого Михаил Петрович Симонов. Руководителем темы Су-27К в ОКБ в 1984 г. был назначен Константин Христофорович Марбашев. Выпуск технической документации по корабельному истребителю осуществлялся под непосредственным руководством начальника бригады истребителей отдела проектов ОКБ Михаила Аслановича Погосяна.

Одноместный сверхзвуковой корабельный истребитель Су-27К создавался как модификация серийного истребителя Су-27, массовое производство которого к этому времени уже было освоено на Комсомольском-но-Амуре авиационном заводе им. Ю.А.Гагарина. Сохраняя основные конструктивно-компоновочные решения базовой модели и имея высокую степень преемственности с ней по силовой установке, оборудованию и системе вооружения, Су-27К вместе с тем должен был воплотить в своей конструкции ряд существенных изменений, определяемых особенностями будущей эксплуатации самолета на корабле и решения боевых задач над морем. Таким образом определился круг мероприятий, которые предстояло осуществить для «оморячивания» Су-27. К основным из них относились:

– улучшение несущих свойств крыла на взлетно-посадочных режимах за счет увеличения его площади и применения более эффективной механизации;

– повышение тяговооруженности самолета для обеспечения взлета с палубы с коротким разбегом и безопасного ухода на второй круг в случае незацепления за трос палубного аэрофинишера;

– усиление шасси и установка посадочного гака для обеспечения посадки самолета с большими вертикальными скоростями и перегрузками без выравнивания на корабельный аэрофинишер;

– введение системы дозаправки топливом в полете и обеспечение возможности применения системы передачи топлива другому самолету для увеличения радиуса действия и продолжительности патрулирования над морем;

– применение специализированного пилотажно-навигационного оборудования для привода самолета на корабль и захода на посадку на его палубу;

– модификация обзорно-прицельной системы для обеспечения эксплуатации истребителя над морем во взаимодействии с корабельными радиоэлектронными системами;

– увеличение числа одновременно подвешиваемых на самолет ракет «воздух-воздух» для повышения его боевого потенциала в одном вылете;

– введения складывания консолей крыла для уменьшения габаритов самолета в интересах обеспечения увеличения максимального количества истребителей, размещаемых в ангарах корабля и на технических позициях на верхней палубе;

– введение специальной антикоррозионной защиты конструкции и систем самолета для обеспечения его длительной эксплуатации в условиях морского соленого климата.


Константин Христофорович Морбошев

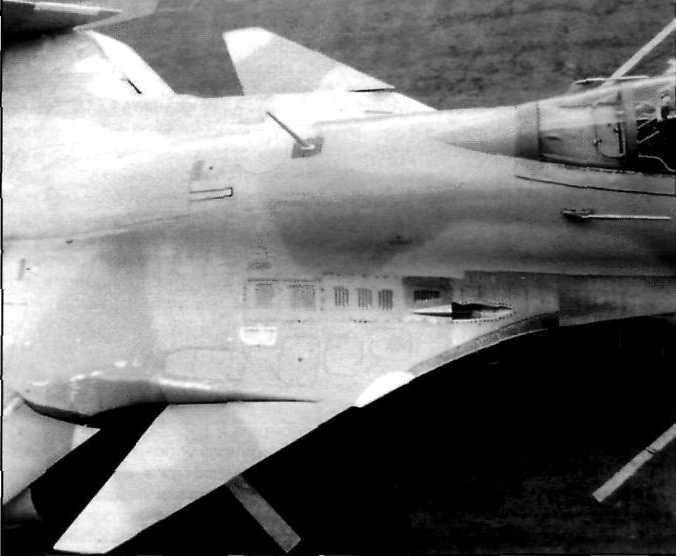

Переднее горизонтальное оперение и измененный наплыв палубного истребителя

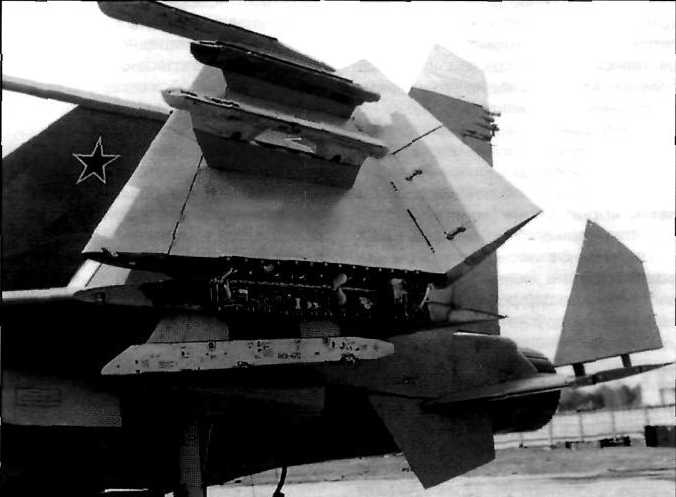

Складывание консолей крыла и горизонтального оперения – главное отличие корабельной модификации Су-27


Эскизный проект корабельного истребителя Су-27К, воплотившего эти усовершенствования, рассматривался в сентябре-октябре 1984 г. в ОКБ комиссией заказчика.

В целом комиссия одобрила эскизный проект, однако был и ряд замечаний. Основные из них касались необходимости повышения боевых возможностей Су-27К при выполнении им боевых задач над морем . ТТТ к Су-27К предусматривали возможность его использования не только для обеспечения ПВО авианосного соединения, но и для борьбы с надводными кораблями противника. Однако ОКБ отстаивало свою позицию, согласно которой на первом этапе, для ускорения сроков, следует создать самолет в варианте «чистого» истребителя, со значительной унификацией по системе вооружения с серийным «сухопутным» Су-27. По мнению руководителей Машиностроительного завода им. П.О.Сухого, такой подход позволил бы уже к концу 80-х гг. передать на вооружение первые серийные корабельные сверхзвуковые истребители, в то время как доводка новых систем вооружения потребовала бы значительно большего времени. Их предполагалось внедрить на втором этапе создания Су-27К. Тем не менее, комиссии удалось настоять но том, чтобы уже на первом этапе ввести в состав вооружения Су-27К хотя бы неуправляемые средства поражения надводных (наземных) цепей – авиабомбы и неуправляемые ракеты.

Эти и другие замечания комиссии заказчика были учтены разработчиками при доработке эскизного проекта. Они были реализованы к моменту защиты проекта и макета Су-27К. В итоге, в феврале 1985 г. эскизный проект Су-27К был утвержден Главнокомандующими ВВС и ВМФ Советского Союза, и МЗ им. П.О.Сухого приступил к рабочему проектированию корабельного истребителя. В его ходе конструкция самолета претерпела ряд дальнейших изменений.

Одним из наиболее существенных стала модификация аэродинамической компоновки Су-27K за счет применения на самолете переднего горизонтального оперения (ПГО). Впервые идея оборудовать самолеты типа Су-27 передним горизонтальным оперением появилась еще в

1977 г., когда возникла необходимость восстановления заложенной в проект продольной статической неустойчивости истребителя из-за превышения массы радиолокационного прицельного комплекса. Рост массы РЛС почти на 200 кг привел к тому, что центровка будущего серийного Су-27 могла существенно сместиться вперед. При этом самолет становился статически устойчивым в продольном канале и появлялась необходимость балансировки его с помощью отклонения стабилизатора носком вниз. Общие несущие свойства системы «несущий корпус – горизонтальное оперение» при этом уменьшались, что влекло зо собой сокращение дальности полета и ухудшение маневренных характеристик.

Переднее горизонтальное оперение могло стать одним из средств уменьшения статической устойчивости, что достигалось за счет смещения точки приложения результирующей подъемной силы системы «несущий корпус – ПГО» (фокуса) вперед. Тогда, правда, до реальных испытаний ПГО на самолете дело не дошло, и первые серийные Су-27 практически утратили заложенные в проект преимущества неустойчивой компоновки (в зависимости от центровки, они располагали либо нейтральной, либо положительной, но с очень малым запасом, продольной статической устойчивостью).

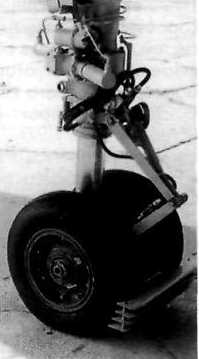

Особенности шасси Су-27 К – двухколесная – передняя опора со, стойкой телескопического типа


К идее применения ПГО на самолетах типа Су-27 вернулись в 1982 г., когда началась разработка модификации истребителя с более мощным, а следовательно, и тяжелым радиолокатором (Су-27M). Естественно, центровка такого самолета еще больше смещалась вперед, и о продольной статической неустойчивости приходилось бы только мечтать. Одновременно отклонение переднего горизонтального оперения решено было использовать для более эффективного управления самолетом на больших углах атаки.

Как известно, истребители Су-27 могут успешно выполнять полет в широком диапазоне углов атаки, однако существует некоторое критическое значение угла атаки, при котором горизонтальное оперение оказывается в заторможенном следе генерируемой крылом вихревой пелены, эффективность его падает, и отклонения стабилизатора даже на максимальный конструктивный угол носком вверх может не хватить для создания необходимого пикирующего момента, возвращающего самолет к нормальному полету. В этом случае и приходит на помощь ПГО, установленное перед крылом и управляемое по командам системы дистанционного управления. Позднее выявились и другие важные преимущества применения переднего горизонтального оперения.

В качестве летающей лаборатории для оценки влияния ПГО на характеристики устойчивости и управляемости истребителя в условиях реальных полетов выбрали один из первых серийных Су-27 – самолет Т10-24. Его испытания начал в мае 1985 г. В.Г.Пугачев. Ведущим инженером по испытаниям этой летающей лаборатории был Г.С.Кузнецов, а непосредственное руководство работами по созданию варианта Су-27 с ПГО осуществлял главный конструктор А.И.Кнышев. Установленное на Т10-24 в торце наплыва крыла переднее горизонтальное оперение отклонялось автоматически, пропорционально углу атаки самолета. ПГО увеличивало «неустойчивость» самолета, что позволяло уменьшить потери на балансировку при маневрировании и обеспечивало безопасный сход с больших углов атаки при затенении основного горизонтального оперения.

Неожиданным результатом испытаний Т10-24 с ПГО стало также обнаружение значительного прироста максимальной подъемной силы самолета, обусловленного благоприятной интерференцией ПГО и несущего корпуса при выбранной схеме их взаимного расположения. Благодаря всем этим преимуществам, переднее горизонтальное оперение решено было использовать как неотъемлемый элемент аэродинамической компоновки новых вариантов Су-27 – в первую очередь, корабельного истребителя Су-27К.

Установка ПГО потребовала изменить обводы наплывов крыла истребителя и доработать систему дистанционного управления и гидросистему самолета, в которые были включены агрегаты управления ПГО. Систему дистанционного управления Су-27К решено было выполнить трех- канальной, реализующей принципы электродистанционного управления рулевыми поверхностями не только в продольном (как на серийном Су- 27), но и в поперечном и боковом каналах, что позволило отказаться от традиционной жесткой проводки с гидроусилителями и загрузочными механизмами в каналах крена и курса. Модифицированная аэродинамическая схема и система дистанционного управления позволили реализовать на самолете Су-27К степень продольной статической неустойчивости 5-7%, благодаря чему был достигнут значительный выигрыш в аэродинамическом качестве на дозвуковых режимах из-за уменьшения потерь на балансировку.

Другим серьезным изменением конструкции корабельного истребителя стало изменение схемы складывания крыла и введение складывающегося горизонтального оперения. Это было связано с тем, что в исходном варианте компоновки габаритная ширина Су-27К со сложенными консолями крыла составляла около 10 м, в то время как у другого проектировавшегося корабельного истребителя МиГ-29К этот параметр был всего 7,8 м. С учетом большей почти на 4 м длины фюзеляжа (21,2 м против 1 7,3 м), это вело к тому, что по количеству самолетов, которое можно разместить в подпалубных ангарах и на технических позициях ТАКР, Су-27К значительно проигрывал МиГ-29К. В связи с этим коллегия МАП в середине 80-х гг. даже поднимала вопрос о прекращении программы разработки Су-27К и переориентации авиагруппы ТАКР пр. 1143.5 исключительно на более легкие корабельные истребители МиГ-29К.

После изучения в ОКБ Сухого нескольких новых вариантов складывания крыла, в ходе которого рассматривалась, в частности, возможность организации так называемого двойного складывания, при котором каждая консоль состояла из трех частей (одной неподвижной и двух поворотных одна относительно другой), решили остановиться на более простой и технологичной схеме. Теперь крыло складывалось примерно на середине общего размаха (расстояние между осями складывания – 7.0 м, соотношение размаха неподвижной и поворотной частей консоли 1:3), с сохранением топливных баков-отсеков как в неподвижной, так и в поворотной частях.

Габаритная ширина истребителя со сложенным по новой схеме крылом уменьшилась до 7,4 м и стала даже меньше, чем у МиГ-29К. В связи с тем, что размах горизонтального оперения Су-27К составлял 9,9 м, его консоли также решено было сделать складывающимися примерно на половине их размаха (расстояние между осями складывания, как и у крыла – 7.0 м). А для уменьшения габаритной длины самолета в ангаре корабля предусмотрели также откидывание вверх концевого обтекателя центральной хвостовой балки фюзеляжа и подъем носового радиопрозрачного конуса РЛС. От последнего, правда, впоследствии отказолись, ограничившись складыванием штанги приемника воздушного давления.

Указанные меры позволили увеличить количество истребителей Су- 27К на корабле, тем самым «отбив» первую волну нападок на проект со стороны его противников из министерства. Разработка самолета продолжилась.

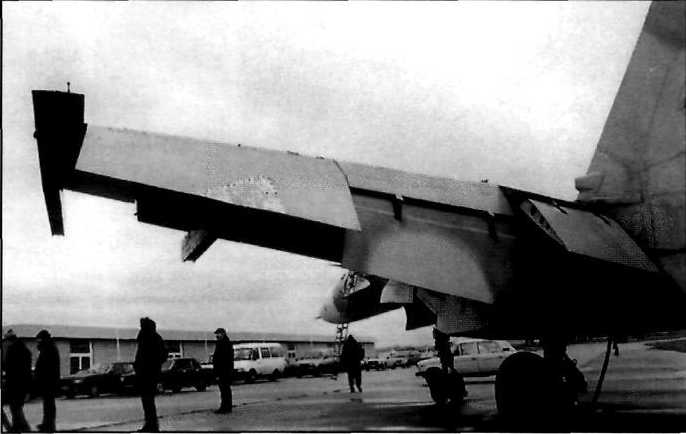

Мощная механизация крыла палубного истребителя (флаперон и две секции закрылков)


Для «габаритных» испытаний истребителя Су-27К с новой схемой складывания крыла и оперения на строящемся корабле пр.1143.5 ОКБ подготовило для Черноморского судостроительного завода габаритно- массовый макет, а затем еще и конструктивно-технологический макет Т- 1ОКТМ, в который был переоборудован один из первых серийных Су-27.

Кроме того, в интересах создания Су-27К ОКБ в середине 80-х гг. доработало несколько серийных самолетов Су-27 и Су-27УБ. На этих машинах в 1984-1987 гг., вплоть до появления первых летных экземпляров Су-27К, был проведен большой объем испытаний на комплексе «Нитка» в целях освоения и совершенствования методики выполнения укороченного взлета с трамплина и посадки на аэрофинишер.

В 1986 г. в опытном производстве МЗ им. П.О.Сухого началась сборка первого, а затем и второго опытных экземпляров самолета Су-27 К, получивших обозначения Т10К-1 и Т10К-2. Для этого использовались агрегаты серийных Су-27, поставленные в ОКБ авиационным заводом в Комсомольске-на-Амуре. Новые детали изготавливались в опытном производстве МЗ им. П.О.Сухого.

Одним из существенных отличий корабельного истребителя Су-27К от серийного самолета Су-27 стала конструкция крыла. При сохранении прежнего размаха (14,7 м) площадь крыла Су-27К возросла почти на 10% и достигла 67,84 м2 . Главным образом, это было достигнуто за счет изменения и увеличения площади механизации, что определялось требованиями снижения посадочной скорости самолета и повышения несущих свойств крыла при укороченном взлете с палубы. Односекционный флаперон уступил место двум отдельным органам управления: двухсекционному однощелевому закрылку с увеличенным до 45 углом отклонения на посадке (одна секция – на неподвижной части крыла, вторая – на поворотной) и зависающему элерону (флаперону). Суммарная площадь механизации задней кромки крыла возросла по сравнению с серийным самолетом Су-27 на 84%. На 17% увеличилась и площадь поворотных носков, которые стали трех- секционными. Под неподвижной частью каждой консоли оборудовали по одному дополнительному узлу для подвески ракет «воздух-воздух».

Следующая группа изменений касалась взлетно-посадочных устройств самолета. Стойки шасси истребителя усилили, при этом передняя опора стала оснащаться телескопической стойкой и двумя колесами (у Су-27 передняя стойка была рычажной и одноколесной). Все опоры шасси оборудовали узлами для швартовки и буксировки корабельными средствами; на передней опоре установили дополнительные посадочные фары и трехцветный сигнализатор, огни которого информировали руководителя посадки о положении самолета на глиссаде.

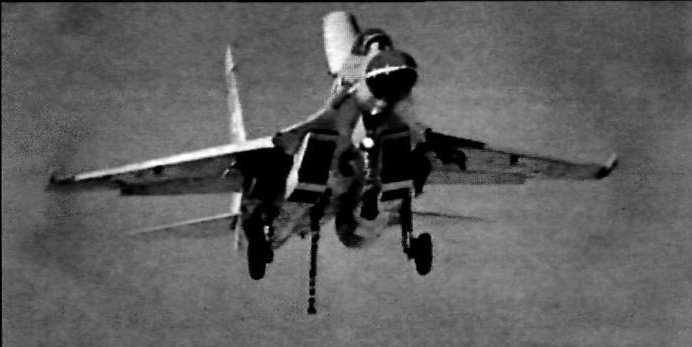

Под центральной хвостовой балкой фюзеляжа разместили опускаемый посадочный гак, снабженный системой выпуска, подтяга и демпфирования. Парашютная тормозная установка в центральной хвостовой балке была упразднена, а блоки выброса пассивных помех перенесли из кормового «ласта» (его конфигурация также была сильно изменена) в отсек хвостовой части фюзеляжа в районе компрессоров двигателей. Была изменена конфигурация и самой центральной балки и ее законцовки: балка была укорочена, поднята вверх, а ее нижнюю поверхность выполнили плоской.

Повысить стартовую тяговооруженность самолета для обеспечения короткого взлета с палубы и безопасного ухода на второй круг в случае неудачной попытки посадки на аэрофинишер призвано было применение модифицированных двигателей АЛ-31Ф серии 3, у которых, по сравнению с серийными АЛ-31Ф, был введен дополнительный так называемый особый режим работы (ОР), на котором тяга кратковременно повышалась до 12800 кгс. Модифицированный двигатель отличался от серийного также применением конструкционных материалов и покрытий, имеющих высокую антикоррозионную стойкость. Для упрощения управления самолетом при заходе на посадку по крутой «корабельной» глиссаде без предпосадочного выравнивания предполагалось ввести в систему управления двигателями автомата тяги.

При сохранении практически такого же запаса топлива, как на серийном «сухопутном» самолете Су-27, у Су-27К была изменена компоновка фюзеляжных топливных баков, а в поворотных частях консолей крыла были организованы новые баки- отсеки. Полный запас топлива на самолете составил 9500 кг (у Су-27 – 9400 кг). Для обеспечения экстренной посадки на корабль был предусмотрен аварийный слив топлива, позволявший за несколько минут снизить полетную массу самолета до допустимой для посадки на палубу.

Повысить дальности полета и продолжительности патрулирования истребителя над морем должна была система дозаправки топливом в полете. При этом предусматривалось, что все самолеты Су-27 К будут оснащаться выдвижной топливоприем- ной штангой, а при подвеске под фюзеляжем унифицированного подвесного агрегата заправки УПАЗ с выпускаемым шлангом и сами смогут превращаться в самолеты-заправщики.

Работы по оснащению самолетов типа Су-27 системой дозаправки топливом в воздухе развернулись в «ОКБ Сухого» в середине 80-х гг. Впервые экспериментальный образец такой системы в 1987 г. был установлен на опытный учебно-боевой истребитель Т10У-2. Предполагалось, что дозаправка сможет осуществляться как от однотипного истребителя или самолета Су-24М, оборудованных подвесным унифицированным подвесным агрегатом заправки УПАЗ, так и от штатных танкеров ВВС Ил-78, имевших три агрегата УПАЗ (по одному под каждой консолью крыла и один – по левому борту хвостовой части фюзеляжа). Дозаправка должна была производиться через выдвигающуюся штангу-топливоприемник, размещенную по левому борту головной части фюзеляжа перед кабиной летчика, с использованием магистрали заправки топливных баков под давлением.

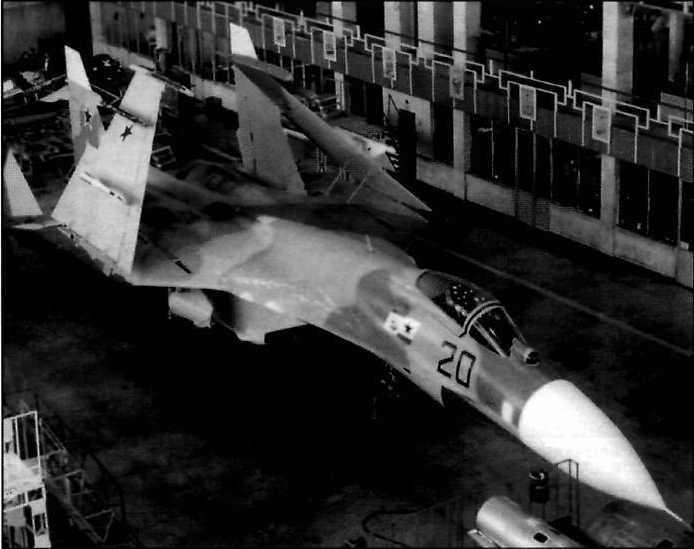

Конструктивно-технологический макет Т-10КТМ в цехе Машиностроительного завода им. П.О.Сухого. Изготовлен на базе опытного Т10-20 и отличается от будущего Су-27 К отсутствием ПГО и штанги дозоправки, шасси и вертикальным оперением

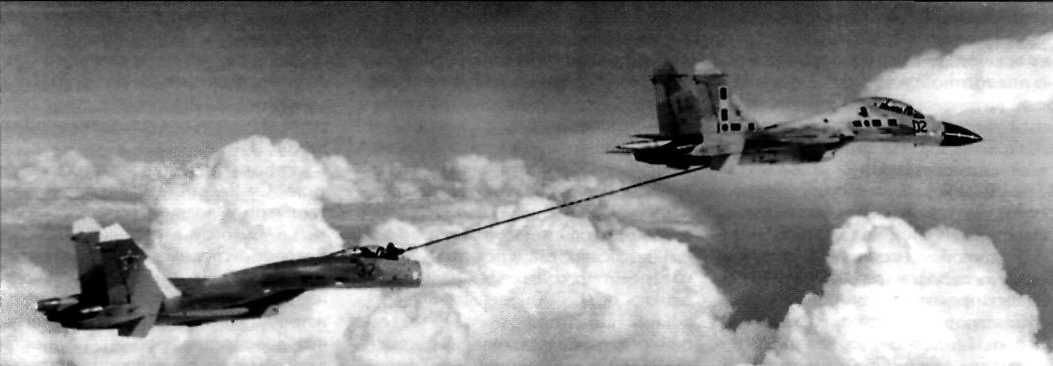

Летная отработка системы дозаправки топливом в полете, 1987 г.


Для заправки самолета в воздухе необходимо было выпустить штангу-приемник, произвести прицеливание и осуществить контакт штанги с конусом-датчиком унифицированного подвесного агрегата заправки самолета-заправщика. После надежного захвата штанги конусом начинался процесс дозаправки, и топливо под давлением поступало в магистраль заправки. На самолете Су-27 решено было использовать унифицированный наконечник штанги-топливоприемника, разработанный, как и сам агрегат заправки УПАЗ, Машиностроительным заводом (ныне – НПП) «Звезда», где были созданы всемирно известные катапультные кресла К-36ДМ. Кстати, именно такие кресла применяются и на всех модификациях самолета Су-27, включая корабельный истребитель Су-27К.

К этому времени система дозаправки топливом по схеме «шланг-конус-штанга» с использованием агрегатов УПАЗ уже была в совершенстве освоена летчиками ОКБ П.О. Сухого и принята на вооружение в составе самолета Су-24М, поэтому применение ее на истребителях типа Су-27 не вызвало особых проблем.

В июне 1987 г. летчиками-испытателями «ОКБ Сухого» Н.Ф.Садовниковым и И.В.Вотинцевым было совершено несколько дальних беспосадочных перелетов на Т10У-2 с дозаправками топливом в воздухе. Так, 23 июня ими был выполнен беспосадочный перелет по маршруту Москва – Комсомольск-на-Амуре – Москва протяженностью 13 440 км. В процессе этого перелета, длившегося 15 ч 42 мин, летчики произвели 4 дозаправки (в районе Новосибирска и Читы). Отработанная на Т10У-2 система дозаправки топливом в воздухе нашла применение на Су-27К, а также на других последующих модификациях истребителя Су-27.

Выдвижная заправочная штанга располагалась на Су-27К впереди кабины пилота слева, при этом визир оптико-локационной станции сместили вправо от оси симметрии самолета. Ночью штанга и заправочный конус подсвечивались специальными фарами, выпускаемыми из левого и правого бортов головной части фюзеляжа.

Модификация конструкции самолета обусловила значительные изменения гидросистемы, которой были добавлены функции по управлению ПГО, новой механизацией крыла, складыванием консолей крыла и стабилизатора, выпуску и уборке посадочного гака, штанги дозаправки и т.д. Доработана была и пневмосистема, которая дополнительно могла использоваться для аварийного выпуска посадочного гака и топливозаправочной штанги.

В состав навигационного оборудования корабельной машины дополнительно были включены системы, обеспечивающие полет над морем, привод на посадку и посадку на корабль. Основным инструментальным средством посадки стала бортовая аппаратура автоматического радиотехнического комплекса ближней навигации, управления полетами, захода на посадку и посадки корабельных летательных аппаратов. Для обеспечения эффективной работы и избежания электрических наводок все бортовое радиоэлектронное оборудование самолета было приведено в соответствии с требованиями обеспечения электромагнитной совместимости с радиоэлектронными средствами корабля.


С лета 1984 г. для отработки посадки без выравнивания на аэрофинишер и взлета с трамплина стал использоваться опытный самолет Т10-25.


По системе управления вооружением корабельный истребитель Су-27К в значительной степени соответствовал «сухопутному» Су-27. Правда, на нем была применена новая оптико-электронная прицельная система, отличавшаяся от предшественницы, главным образом, только новым алгоритмическим и программным обеспечением. Доработанная система управления вооружением корабельного истребителя обеспечивала перехват воздушных целей в условиях базирования самолета на корабле и работы на фоне моря. Доработки СУВ обеспечили расширение боевых и эксплуатационных характеристик комплекса в целом и обеспечение его электромагнитной совместимости с системами корабля.

По номенклатуре применяемого оружия класса «воздух-воздух» палубный истребитель также соответствовал базовому сухопутному варианту, но общее количество точек подвески ракет увеличилось до 12, соответственно возросло число одновременно подвешиваемых на самолет управляемых ракет (до восьми ракет типа Р-27 и четырех Р-73). На Су-27К предусматривалась также возможность применения неуправляемых средств поражения наземных (надводных) целей общей массой до 6500 кг: авиабомб калибра от 100 до 500 кг, разовых бомбовых кассет, зажигательных баков, неуправляемых ракет и т.п.

В дальнейшем планировалось произвести модернизацию Су-27К под новую систему управления вооружением, разрабатываемую для самолета Су-27М. При этом на таком самолете, который мог получить название Су-27МК, предполагалось обеспечить применение широкой номенклатуры управляемых средств поражения надводных и наземных целей, в частности, противокорабельных и противорадиолокационных ракет. Однако выполнить все это предстояло на втором этапе создания корабельного варианта Су-27. Пока же Су-27К предназначался, в первую очередь, для обеспечения противовоздушной обороны авианосного соединения в любых погодных условиях днем и ночью в диапазоне высот от 30 м до 27 км, подавления авиационных средств противника (самолетов и вертолетов противолодочной обороны, транспортно-десантных вертолетов, самолетов радиолокационного дозора), а также сопровождения авиации берегового базирования и ведения воздушной разведки.

С учетом всех доработок конструкции, установки нового оборудования, а также усиления конструкции шасси, фюзеляжа и крыла ввиду специфики выполнения посадки на палубу корабля с большими, по сравнению с посадкой на обычный сухопутный аэродром, вертикальными перегрузками и скоростями снижения (так называемая посадка без выравнивания), масса пустого самолета возросла, по сравнению с базовой моделью, более чем на 3000 кг и достигла 19 600 кг (у серийного Су-27 – 16 400 кг). Неизбежной платой за это стало некоторое ухудшение летных характеристик истребителя. Максимальная дальность полета снизилась на 30-40%, а максимальные скорости полета и практический потолок уменьшились на 7-9%.

Вместе с тем, Су-27К мог взлетать с палубы с массой до 33 т (максимальная взлетная масса первых серийных Су-27 составляла 28 т), имея на борту до 6500 кг боевой нагрузки (Су-27 – только 2500 кг). Нормальная взлетная масса Су-27К с неполной заправкой топливных баков, в зависимости от количества подвешенных ракет «воздух-воздух», варьировалась от 25 до 28 т, при этом он имел стартовую тяговооруженность 0,9-1,0 и мог взлетать с 1-й или 2-й стартовых позиций на палубе корабля (дистанция разбега 105 м). С полной заправкой топливных баков и максимальным боекомплектом ракет «воздух-воздух» взлетная масса самолета увеличивалась до 32 т, а тяговооруженность уменьшалась до 0,8. В этом случае взлет самолета должен был производиться с 3-й стартовой позиции (дистанция разбега 195 м). Отсюда же самолет мог стартовать и при максимальной загрузке его бомбами и неуправляемыми ракетами.

Несмотря на существенное увеличение посадочной массы по сравнению с серийным Су-27, введение новой механизации крыла и ПГО позволило уменьшить скорость захода на посадку корабельного истребителя до 240 км/ч (Су-27 обычно заходит на посадку со скоростью около 270 км/ч и только в процессе выравнивания гасит ее до 225- 240 км/ч, в зависимости от посадочной массы). При этом длина пробега Су-27К по палубе при торможении его аэрофинишером должна была составить всего 90 м.

Летно-технические характеристики обеспечивали Су-27К паритет с самыми современными истребителями вероятного противника, а по маневренным возможностям (угловые скорости виража, скороподъемность и т.п.) он значительно превосходил их. Значительный внутренний запас топлива и наличие системы дозаправки топливом в полете обеспечивали Су-27К длительное патрулирование в небе над океаном в районе нахождения корабельного ордера, возглавляемого авианесущим крейсером. Время барражирования истребителя, вооруженного двумя ракетами средней дальности Р-27 и двумя ракетами ближнего боя Р-73 на высоте 11 км и удалении 250 км от ТАКР даже без проведения дозаправки в воздухе достигало 2 ч.

Пока в ОКБ шло проектирование Су-27К и велась постройка его опытных экземпляров, на комплексе «Нитка» начался новый этап испытаний. В 1984 г. для этого был подготовлен опытный самолет Т10-25 – один из первых серийных Су-27. Эта машина получила усиленное шасси, выпускаемый посадочный гак и флапероны увеличенной площади. На ней был также изменен угол наклона спинки катапультного кресла и предусмотрена установка системы дозаправки топливом в полете. В августе 1984 г. на Т10-25 были выполнены первые рулежки на аэрофинишере и посадки без выравнивания с уходом на второй круг. 1 сентября В.Г.Пугачев впервые выполнил посадку на Т10-25 на блок аэрофинишера комплекса «Нитка», в тот же день аналогичную посадку совершил и Н.Ф.Садовников. Ведущим инженером по испытаниям Т10-25 был Г.Г.Смотрицкий.

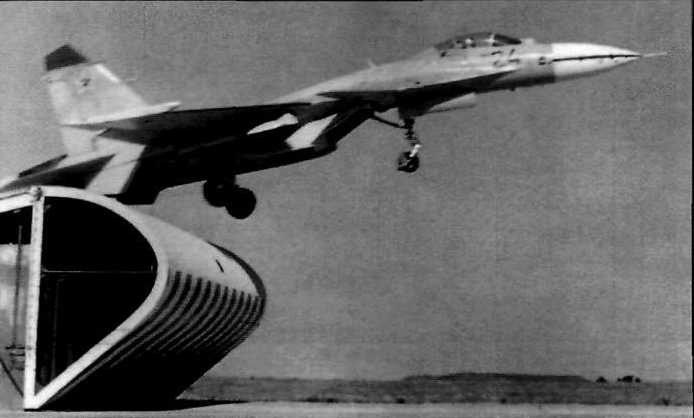

Летом 1986 г. начались испытания по взлету с трамплина комплекса "Нитка" опытного самолета Т10-24 с передним горизонтальным оперением


Весной 1987 г. к испытаниям на "Нитке" был подключен дооборудованный посадочным гаком опытный двухместный самолет Т10У-2.


Летом 1984 г. на «Нитке» завершился монтаж нового трамплина Т-2 (высота 5,6 м, длина 53,5 м, ширина 17,5 м, угол схода 14,3°), в точности повторявшего форму носовой части палубы строившегося ТАКР проекта 1143.5. Новый профиль трамплина, образовывавшийся кривой третьего порядка, должен был позволить получить плавное нарастание перегрузки на взлете. Первый старт с Т-2 выполнил 25 сентября на Т10-25 Н.Ф.Садовников. 1 октября к полетам с трамплина Т-2 приступил и В.Е.- Меницкий на МиГ-29.

На комплексе «Нитка» не только отрабатывались взлет с трамплина и посадка на аэрофинишер, но и испытывалось предназначавшееся для корабля оборудование захода на посадку: оптические системы посадки, посадочный радиолокационный комплекс и курсо-глиссадная система посадки. Оптическая система предназначалась для обеспечения визуальной посадки в дневных условиях, а лазерная система – для визуальной посадки ночью. Радиотехническая система предназначалась для обеспечения захода самолета на посадку в полуавтоматическом и директорном режимах днем и ночью в простых и сложных метеоусловиях.

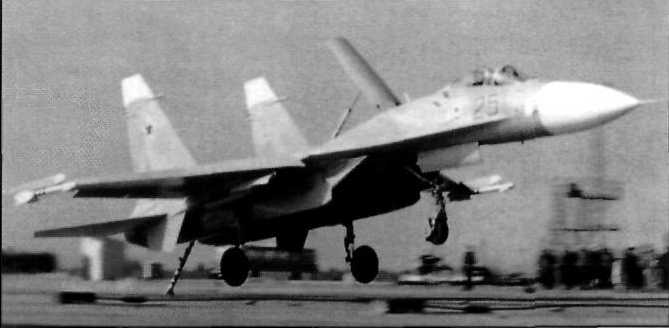

Всего с августа по октябрь 1984 г. на самолете Т10-25 было выполнено 160 заходов на посадку с касанием полосы и уходом на второй круг, в т.ч. 44 автоматических, 9 посадок на аэрофинишер и 16 взлетов с трамплина Т-2. К сожалению, вскоре летная «карьера» Т10-25 прервалась: 23 ноября 1984 г., при выполнении полета на полигоне Государственного Научно-испытательного Краснознаменного института (ГНИКИ) ВВС в Ахтубинске, из-за разрушения трубопровода гидросистемы управления рулями направления летчику Н.Ф.Садовникову пришлось катапультироваться; самолет упал на землю и разрушился. Катапультирование произошло на высоте 1000 м из перевернутого положения, но летчик благополучно опустился на землю и смог продолжить полеты. Вот как описывал случившееся сам Н.Ф. Садов ни ко в: «При выполнении очередного испытательного полета у меня произошло чрезвычайное происшествие, которое, к сожалению, закончилось потерей самолета. Но высоте 2000 м и скорости 1270 км/ч на табло внезапно возник сигнал о падении давления сначала в одной гидросистеме, а через несколько мгновений и в другой. Самолет стол неуправляем. Пришлось его покинуть… По выводам аварийной комиссии были проведены доработки в гидросистеме, и подобных случаев больше не было».

Летом 1986 г. к испытаниям на «Нитке» был привлечен опытный самолет Т10-24, оборудованный к этому времени передним горизонтальным оперением. В связи с тем, что ПГО планировалось использовать и на серийном корабельном истребителе Су-27К, на Т10-24 началось изучение влияния ПГО на динамику взлета самолета с трамплина. Однако по этой программе успели выполнить всего 6 полетов: 20 января 1987 г. Т10-24 потерпел аварию, пилотировавший его летчик-испытатель ГНИКИ ВВС А.Пучков катапультировался. Место Т10-24 на «Нитке» в марте 1987 г. занял еще один опытный самолет – Т10У-2 (Су-27УБ производства КнААПО), дооборудованный системой дозаправки топливом в полете и посадочным гаком. В течение двух месяцев летчики Н.Садовников, В.Пугачев, И.Вотинцев, Е.Липилин и А.Иванов выполнили на нем 12 полетов, отработав процесс захода на посадку ночью по системе «Глиссада-Н». Судьба распорядилась так, что и это опытная машина несколько лет спустя была потеряна в аварии.

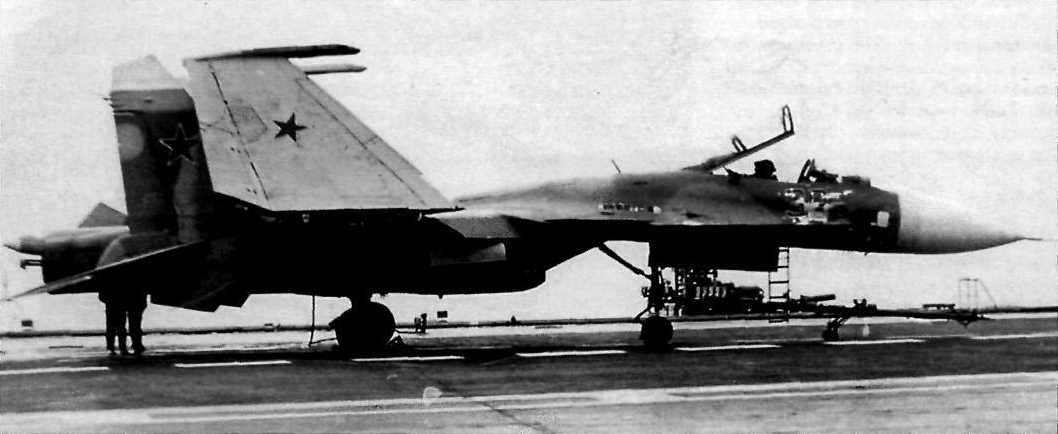

Летные испытания первого опытного образца Су-27К (Т-10К-1) начались в августе 1987 г. Но самолете видно выпущенная топливоприемная штанга


Но первом этапе самолет оснащался еще несклодываемым крылом и горизонтальным оперением от серийного Су-27


Летом 1987 г. в опытном производстве Машиностроительного завода им. П.О.Сухого наконец завершилась сборка первого опытного экземпляра Су-27 К -самолета Т1ОК-1, получившего бортовой № 37. Последний определялся тем, что Т10К-1 по сквозной нумерации ОКБ был 37-м по счету самолетом семейства Су-27 (Т-10), передаваемым конструкторскому бюро для испытаний (поэтому другой его заводской шифр был Т10-37). Для его изготовления были использованы агрегаты, поставленные Комсомольским-на-Амуре авиационным заводом. Поначалу Т10К-1 имел еще нескладывающееся крыло и оперение, заимствованные у серийного «сухопутного» Су-27.

Первый вылет на Т10К-1 выполнил 17 августа 1987 г. летчик-испытатель В.Г.Пугачев. Ведущим инженером по испытаниям самолета был Г.Г.Смотрицкий. Спустя полгода на испытания поступил и второй экземпляр Су-27К – Т10К-2 (бортовой № 39, второе обозначение – Т10-39), также собранный из «комсомольских» агрегатов, но уже имевший штатное крыло корабельной машины – со складывающимися консолями, увеличенной площадью и новой механизацией. 22 декабря 1987 г. его впервые поднял в воздух Н.Ф.Садовников. На обеих машинах широким фронтом развернулись работы по определению основных летных характеристики модифицированного самолета, оценке характеристик устойчивости и управляемости, проверке ряда конструктивных усовершенствований, в частности новой системы дистанционного управления, переднего горизонтального оперения, системы дозаправки топлива в полете (для этого в качестве танкера использовался оснащенный агрегатом заправки УПАЗ опытный самолет Т10У-2).

Летом 1988 г. Т10К-1 был оснащен комплектом складывающихся крыльев. Облет его в таком виде был выполнен 25 августа, однако спустя всего месяц, 27 сентября 1988 г., самолет потерпел аварию. Полетное задание предписывало Н.Ф.Садовни- кову выполнение сразу нескольких испытаний: и определение прочности конструкции самолета при полете на сверхзвуковой скорости, и исследование режимов устойчивости и управляемости самолета на больших углах атаки, и имитацию отказа двигателя. При выполнении последнего задания, после отключения двигателя, из-за дефекта гидросистемы произошел отказ системы управления передним горизонтальным оперением, что привело к сваливанию самолета. Летчику пришлось покинуть падающий первый экземпляр Су-27К.

Тот полет стал последним в летной биографии выдающегося летчика-испытателя, мирового рекордсмена Николая Федоровича Садовникова. При катапультировании он получил травму позвоночника и не смог вернуться к летной работе. За мужество и героизм, проявленные при проведении испытаний 31 октября 1988 г. Н.Ф.Садовникову было присвоено звание Героя Советского Союза, а год спустя – звание Заслуженного летчика-испытателя СССР. После лечения в 1989 г. Н.Ф.Садовников вернулся на работу в «ОКБ Сухого» на должность заместителя начальника летной службы ОКБ. Но самостоятельно поднимать самолеты в воздух ему уже не разрешалось. Последствия полученной при катапультировании травмы оказались настолько тяжелыми, что 22 июля 1994 г. в возрасте 47 лет он умер.

Основной объем заводских летных испытаний после аварии Н.Ф.Садовникова на Т10К-1 пришелся на второй летный экземпляр Су-27К, полеты но котором продолжил В.Г.Пугачев. В течение года после потери первой опытной машины и до момента начала испытаний на корабле на Т10К-2 было выполнено около 300 полетов. Значительная их часть была произведена на комплексе «Нитка», куда в начале августа 1989 г. прибыл и первый экземпляр корабельного истребителя МиГ-29К.

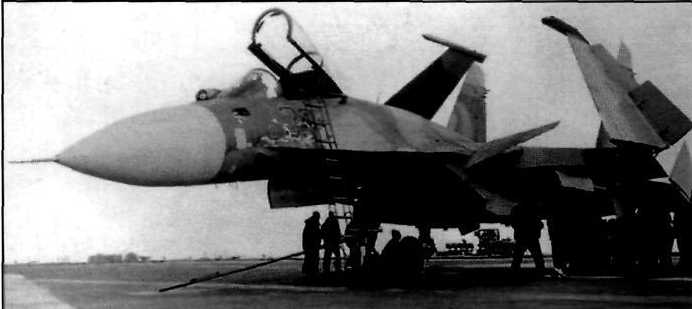

Самолет 770К-2. Одно из свидетельств интенсивности испытаний – потеря краски но бортах кабины пилота



Прототип палубного «МиГа» вышел на испытания почти на год позже первого опытного Су-27К (и на полгода позже Т10К-2): его первый полет состоялся 23 июня 1988 г., и к моменту перебазирования в Саки на нем успели сделать лишь 33 полета. Ведущим летчиком-испытателем МиГ-29К был назначен Т.О.Аубакиров. Несколько тренировочных и испытательных полетов на корабельном миге» сделал также молодой летчик ОКБ А.И.Микояна А.Н.Квочур, герой недавних авиасалонов в Фарнборо и Ле Бурже, где буквально за пару месяцев до описываемых событий ему довелось катапультироваться из повеявшего тягу на малой высоте истребителя МиГ-29.

Помимо В.Г.Пугачева, ставшего ведущим летчиком-испытателем «ОКБ Сухого» по «корабельной» программе, летом 1989 г. к испытаниям Су- 27К и экспериментального Т10У-2 на «Нитке» присоединились молодые летчики С.Н.Мельников (поступил на работу в «ОКБ Сухого» в 1987 г.) и Е.И.Фролов (бывший летчик-спортсмен, после окончания Школы летчиков-испытателей занимавшийся с 1983 г. в «ОКБ Сухого» испытаниями спортивных самолетов).

Для летчиков обоих конструкторских бюро начался заключительный этап подготовки к посадке самолета на палубу корабля. К этому времени пилоты уже получили необходимые навыки на специальном тренажере, имитирующем посадку на корабль. Кроме того, летчики ОКБ Сухого в 1988 г. провели специальную программу полетов на серийных самолетах Су-27, в ходе которых имитировался заход на посадку на палубу авианесущего крейсера «Баку» (впоследствии – «Адмирал Флота Советского Союза Горшков»), а также оценивалась электромагнитная совместимость самолетного и корабельного радиоэлектронного оборудования.

К посадке на палубу во второй половине 1988 г. начали готовиться на «Нитке» и военные летчики-испытатели из 3-го Управления ГНИКИ ВВС (Крымский филиал) – командир испытательного полка полковник Ю.А.Семкин, заместитель начальника Управления по летной работе полковник В.Н.Кондауров и другие. Именно им предстояло в будущем провести совместно с летчиками ОКБ государственные испытания первых советских корабельных истребителей.

Подготовка военных испытателей вначале велась на серийных истребителях Су-27 и МиГ-29, а также на летающих лабораториях Т10У-2 и МиГ-29. Садиться на обычных строевых машинах по крутой «корабельной» глиссаде без выравнивания было невозможно по условиям прочности шасси, поэтому на них отрабатывались, главным образом, особенности взлета с трамплина и заход на посадку по более пологой глиссаде.

В период с августа по сентябрь 1989 г. военные летчики-испытатели Ю.А.Семкин, В.А.Россошанский и А.И.Фокин под руководством ведущего инженера-испытателя В.А.Дуда рева и летчики ОКБ П.О.Сухого выполнили на самолете Т10К-2 на комплексе «Нитка» 87 полетов, на основе которых было сделано заключение о принципиальной возможности посадки истребителя на палубу и дана рекомендация для запуска самолета Су-27К в серийное производство в пределах установочной партии с целью расширения фронта испытаний и отработки летным составом авиации ВМФ взлетов и посадок на комплексе «Нитка».

(Продолжение следует)


В. Котельников
