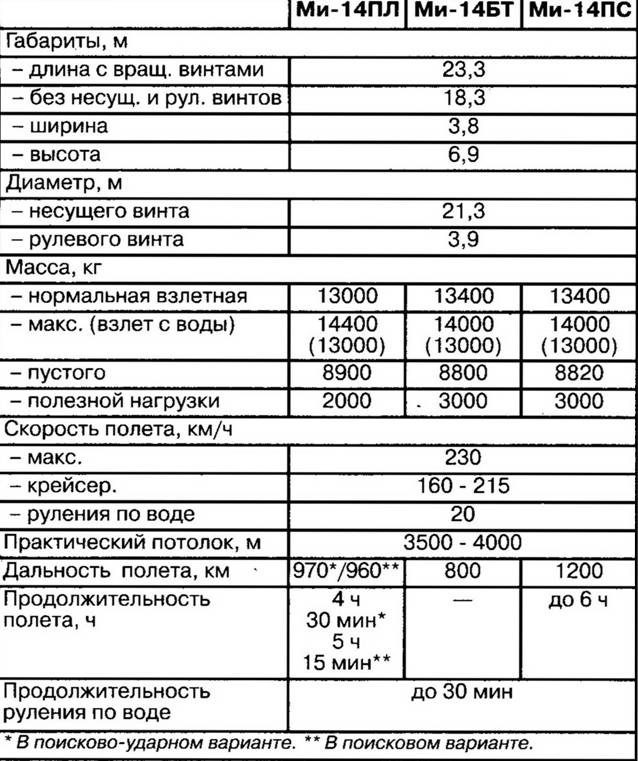

Экипаж – четыре человека: командир, правый летчик, штурман-оператор и бортовой техник.

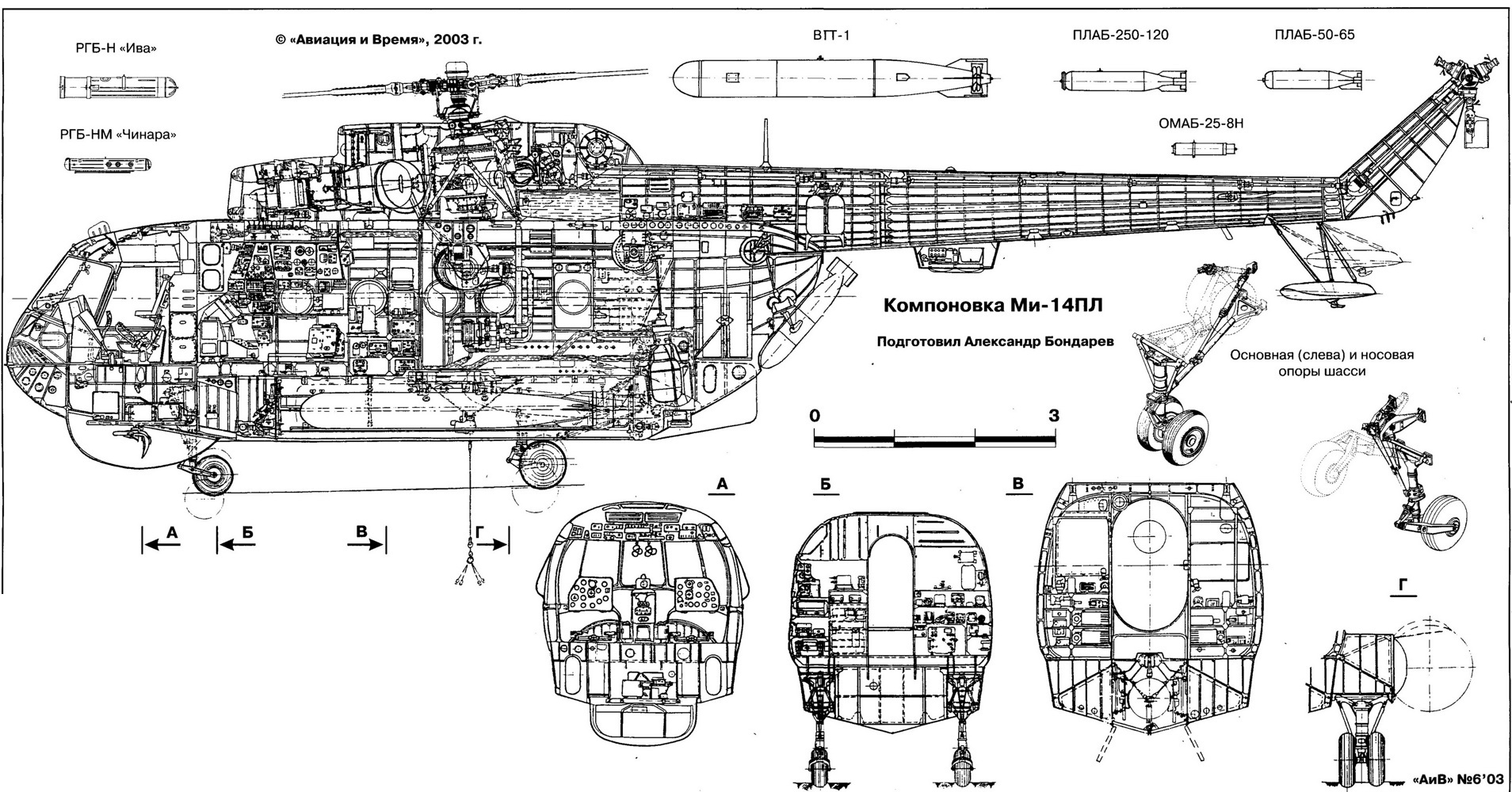

Фюзеляж – цельнометаллический полумонокок. Состоит из носовой и центральной частей, лодки с жабрами, хвостовой и килевой балок.

В носовой части фюзеляжа размещены рабочие места летчиков и борттехника, а также пилотажно-на- вигационное, радиосвязное и приборное оборудование.

Центральная часть фюзеляжа по шпангоуту №7 разделена перегородкой с дверью на два отсека. В переднем находится рабочее место штурмана-оператора. В отсеке за перегородкой размещены часть блоков поисковой аппаратуры, лебедки гидроакустической станции и магнитометра, кассеты для маркерных буев и ориентирных бомб, а также агрегаты системы кондиционирования воздуха и контейнер лодки ЛАС-5М-3. Потолочная панель центральной части фюзеляжа выполнена силовой. Сверху на ней находятся узлы крепления маршевых двигателей, рамы главного редуктора и вентилятора его охлаждения. На левом борту располагается сдвижная входная дверь, а на правом – аварийный люк.

Лодка представляет собой отдельный конструктивно-силовой агрегат, который замыкает фюзеляж снизу. Она состоит из носовой, передней, центральной и хвостовой частей, а также дополнительных водоизмещающих объемов – «жабр». На нижней поверхности передней части установлен обтекатель антенны РЛС, а слева и справа от него в лодке имеются ниши передних опор шасси. В центральной части между силовыми шпангоутами №3 и №13А и продольными балками организован бомбоотсек, снизу закрывающийся створками. Слева и справа от него находятся 6 герметичных отсеков – топливных баков.

«Жабры» – пристыкованные к бортам лодки поплавки каплевидного поперечного сечения, оснащенные по торцам килевыми пластинами. Снизу в «жабрах» имеются ниши основных опор шасси. К наружным нервюрам «жабр» крепятся мягкие баллонеты, которые обеспечивают, совместно с «жабрами», вертолету на плаву поперечную остойчивость. Баллонеты в спущенном положении находятся под торцевыми крышками- обтекателями.

Хвостовая балка имеет круглые поперечные сечения. Внутри нее проходят хвостовой вал трансмиссии и тросы проводки путевого управления, располагаются блоки радио- и спецоборудования. На нижней поверхности под обтекателем установлены блоки аппаратуры ДИСС-15. К балке крепятся хвостовая опора шасси и стабилизатор. Стабилизатор обеспечивает продольную устойчивость вертолета и выполнен переставным с изменяемым на земле углом установки. Он имеет симметричный профиль NACA-0012 и площадь 2 м2 . Левая и правая консоли стабилизатора соединены между собой. Каждая консоль состоит из лонжерона, жесткого носка и хвостовых диафрагм, обшитых полотном.

Килевая балка ориентирована под углом 43' к продольной оси хвостовой балки. Она состоит из собственно балки, в которой установлены промежуточный и хвостовой редукторы, соединенные трансмиссионным валом, и съемного обтекателя, улучшающего путевую устойчивость вертолета. В нижней части обтекателя имеется люк, в крышке которого прорезаны жалюзи для охлаждения промежуточного редуктора.

Шасси состоит из двух передних и двух основных опор с полурычажными амортстойками и дополнительной хвостовой неубирающейся опоры. Основные опоры убираются назад по полету. Каждая из них оснащена двумя тормозными колесами КТ96А размером 600x180 мм. Передние опоры убираются вперед против полета, на них установлено по одному нетормозному колесу К329А размером 480x200 мм. Давление, в пневматиках колес 5,5+0,5 кгс/см2 . Основные опоры оборудованы демпферами для гашения колебаний земного резонанса. На стоянке амортизаторы этих опор могут раздвигаться за счет дополнительной подачи гидрожидкости в их цилиндры. Благодаря этому вертолет приподнимается на 200 мм, что облегчает подвеску вооружения в бомбоотсек.

Хвостовая опора предохраняет лопасти рулевого винта от поломки при посадке с опрокидыванием на хвост. Она состоит из двух подкосов, амортизатора и опорной пяты, а также поплавка и дополнительного подкоса его крепления, изготовленных из стеклопластика.

Силовая установка состоит из двух маршевых турбовальных газотурбинных двигателей ТВЗ-117М, вспомогательной силовой установки АИ-9В, вентилятора охлаждения главного редуктора и систем: топливной, масляной, противопожарной защиты, нейтрального газа и др. ГТД ТВЗ-117М – одновальный, с осевым двенадцатиступенчатым компрессором и двумя двухступенчатыми турбинами, одна из которых (свободная) связана с валом, идущим к главному редуктору. Максимальная мощность двигателя 2225 э.л.с.

Топливная система включает 7 баков общей емкостью 3795 л: шесть баков (3350 л) в гермоотсеках лодки и расходный бак (445 л), установленный в отсеке за главным редуктором. В заднем отсеке центральной части фюзеляжа может монтироваться дополнительный топливный бак на 500 л. ВСУ АИ-9В расположена в гаргроте над расходным баком.

Трансмиссия предназначена для передачи мощности от свободных турбин маршевых двигателей к несущему и рулевому винтам, а также вентилятору охлаждения и коробке приводов. Она включает главный редуктор ВР-14, рассчитанный на передачу мощности не более 3900 л.с., хвостовой вал, промежуточный и хвостовой редукторы, тормоз несущего винта.

Несущий винт – пятилопастный с шарнирным креплением лопастей. Лопасть НВ имеет прямоугольную форму в плане, ее длина – 9775 мм, хорда – 520 мм. Она оборудована пневматической системой сигнализации повреждения лонжерона.

Рулевой винт – трехлопастный тянущий изменяемого шага. Лопасть РВ имеет прямоугольную форму в плане и смешанную конструкцию: лонжерон и носок – дюралевые, хвостовой отсек – стеклопластиковый.

Управление вертолетом в продольном и поперечном каналах осуществляется с помощью автомата перекоса НВ, в путевом канале – рулевым винтом. Проводка управления – сдвоенная, в продольном и поперечном каналах (от ручки управления) – жесткая, в путевом канале (от педалей) – смешанной конструкции. В системе управления используются гидроусилители КАУ-ЗОБ и РА-60Б, установленные по необратимой схеме. Управление общим шагом НВ и двигателями объединенное.

Гидравлическая система состоит из гидросистем (основной и дублирующей) управления вертолетом и гидросистем (основной и аварийной) управления шасси и створками. Выпуск шасси производится от основной и аварийной гидросистем, уборка – только от основной. Эта же сист.ема управляет створками бомболюка, замками подвески гондолы магнитометра и заглубляемого устройства ГАС. Питание всех гидросистем осуществляется от трех гидронасосов, установленных на главном редукторе.

Пневмосистема предназначена для торможения колес основных опор шасси; герметизации входной двери, сдвижных блистеров кабины летчиков, обтекателя антенны РЛС и створок бомболюка; сброса лодки ЛАС-5М-3; управления клапанами перепуска и аварийного слива топлива; подпитки воздухом различных блоков и агрегатов. В качестве рабочего тела используется сжатый воздух, находящийся в трех баллонах под давлением 50 кгс/см 2 . Подзарядка баллонов производится компрессором, установленным на главном редукторе. На вертолете имеется автономная система для наполнения воздухом фюзеляжных баллонетов, которая запитывается от отдельного баллона емкостью 16 л, заряженного воздухом под давлением 150 кгс/см 2 .

Система электроснабжения состоит из системы переменного трехфазного тока частотой 400 Гц с напряжением 200 В и системы постоянного тока. Источники переменного тока – два генератора СГС – 40ПУ с общим приводом от главного редуктора, а резервные источники – преобразователи. Питание постоянным током осуществляется от выпрямительных устройств ВУ-6А и двух аккумуляторных батарей 12 САМ-28.

Приборное оборудование включает пилотажно-навигационные приборы и систему автоматического управления САУ-14; приборы контроля работы силовой установки, трансмиссии и систем вертолета; систему автоматической регистрации параметров полета САРПП-12ДМ.

Радиоэлектронное оборудование включает радиосвязную аппаратуру; речевой информатор РИ-65; магнитофон МС-61; аппаратуру опознавания; радионавигационное оборудование: радиокомпасы АРК-9 и АРК-У2, радиовысотомер малых высот РВ-3, допле- ровский измеритель скорости и сноса ДИСС-15, самолетное УКВ устройство с автоматическим радиокомпасом СПАРУ-55.

Противообледенительная система защищает от обледенения носки лопастей несущего и рулевого винтов, два передних смотровых стекла летчиков (электро-тепловая ПОС) и воздухозаборники двигателей (воздушно-тепловая ПОС). Для удаления налета морской соли смотровые стекла летчиков также оснащены спиртовой системой омыва (емкость бачка 24 л).

Система кондиционирования предназначена для подачи теплого воздуха в кабины вертолета, бом- боотсек и контейнер лодки ЛАС-5М-3, обдува кабель- троса и приемной кассеты заглубляемого устройства ГАС, вентиляции спасательных костюмов членов экипажа. Горячий воздух отбирается от маршевых двигателей (за седьмой ступенью компрессора), охлаждается в воздухо-воздушном радиаторе и турбохоло- дильниках, очищается в угольных фильтрах.

Аварийно-спасательное оборудование членов экипажа включает средства спасения индивидуальные (парашют и морской спасательный костюм МСК-ЗМ) и группового использования (спасательная лодка ЛАС-5М-3 с радиостанцией Р-851 и радиомаяком-ответчиком РМ-4).

Целевое оборудование и вооружение. На вертолете установлена поисково-прицельная система 7071 «Кальмар», включающая: РЛС «Инициатива-2М», прицельно-вычислительное устройство «Ландыш», аппаратуру передачи данных «Снегирь», гидроакустическую станцию «Ока-2» с заглубляемым устройством «Прибор-10», авиационный поисковый магнитометр АПМ-60 «Орша». Расходуемые средства поиска подводных лодок – радиогидроакустические буи РГБ-НМ «Чинара» или РГБ-Н «Ива», маркерные радиобуи «Поплавок», ориентирные морские авиабомбы ОМАБ-25- 12Д (дневные) или ОМАБ-25-8Н (ночные). Средства поражения – противолодочная торпеда (АТ-2, ВТТ-1 «Стриж») и глубинные бомбы (ПЛАБ-250-120, ПЛАБ- 50-65, ПЛАБ-МК). Вертолет может нести атомную глубинную бомбу.
