В ПОГОНЕ ЗА СКОРОСТЬЮ.


Николай Якубович/ Москва Фото из Российского государственного архива экономики

Гидросамолет МДР-6 и его модификации

АРК-3

Разработку морского дальнего разведчика И.В. Четвериков начал по своей инициативе в 1933 г, когда работал в отделе строительства глиссеров и аэросаней Самолетного НИИ ГВФ. Судя по всему Игорь Васильевич, одержимый идеей создать гидросамолет, не уступающий по летным характеристикам сухопутным машинам, разрабатывал его сразу в военном и гражданском вариантах. Первым заинтересовалось проектом Главное управление северного морского пути (ГУСМП), и в июле

1934 г. вышло постановление Совета труда и обороны (СТО) СССР которое содержало официальное задание на создание самолета, получившего обозначение АРК-3 (арктический-3) или МП-2 (морской пассажирский-2).

В марте 1935 г. конструкторскую бригаду Четверикова передали в Главное управление авиапромышленности (ГУАП). предоставив производственную базу в Севастополе на авиаремонтном заводе № 45. где был создан отдел морского самолетостроения (ОМОС). В том же году завершили постройку первого экземпляра АРК-3, Это была летающая лодка с металлическим фюзеляжем и деревянным крылом. Тандемная силовая установка, включавшая два двигателя М-25 крепилась на пилоне над крылом и для большей жесткости была расчалена стальными лентами, которые затем заменили двумя V-образны-ми подкосами. Такое решение позволило избежать попадания ВОДЯНЫХ струй на винты во время разбега и пробега, возникновения значительного разворачивающего момента при отказе одного мотора, давало возможность обслуживать двигатели прямо на плаву.

Испытания АРК-3-1 проводили летчики А.В. Ершов и А.В Кржижевский. Самолет казался вполне надежным, и уже в 1935 г его продемонстрировали на воздушном празднике в Тушино. Государственные испытания АРК-3 завершились в сентябре 1936 г. В отчете отмечались высокие летные характеристики самолета, конструкция которого получилась очень легкой. Однако было указано и на ряд недостатков, среди которых особое беспокойство вызывало заливание водой передней открытой кабины штурмана из-за короткой носовой части фюзеляжа и неудачных ее обводов. Этот дефект впоследствии частично устранили, расположив на скулах лодки пластинки-брызгоотражатели.

25 апреля 1937 г. А.В. Ершов установил на АРК-3-1 мировой рекорд, поднявшись на высоту 9190 м с грузом 1000 кг Казалось, все шло хорошо, машина успешно летала, но 14 июля произошла трагедия: в воздухе разрушилось крыло. Однако эта катастрофа не остановила работу над самолетом, к которому еще в ходе Госиспытаний проявило интерес Управление морских сил РККА, предложившее спроектировать на его базе дальний разведчик.

Пожелания военных учли при постройке АРК-3-2, предусмотрев наличие на нем вооружения. Так, в носовой части разместили экранированную оборонительную установку, а за вторым реданом сделали люк для выдвижного пулемета Самолет-дублер оснастили моторами М-25А. для которых использовали новые обтекатели цилиндров. Постройку машины завершили в мае 1933 г Однако АРК-3-2 также не повезло. 14 августа 1939 г. у него отвалилась хвостовая часть в месте, где находился вырез под пулеметную установку. Трагедия унесла жизни летчика Ершова, инженера Перминова и механика Медведева. Ее точную причину так и не установили, но предположили, что в полете оборвался один из тросов управления самолетом, что привело к срыву в штопор и последующему разрушению фюзеляжа.

МДР-6 (Че-2)

Работа над этим самолетом началась практически сразу после переезда в Севастополь – в апреле 1935 г. В соответствии с постановлением СТО, высота боевого применения машины должна была составлять 5000 м, скорость на этой высоте – 300-350 км/ч (посадочная – 100 км/ч), максимальная техническая дальность полета (с полной выработкой топлива) – 3000-4000 км, нормальная -1800 км. Требовалось включить в состав оборонительного вооружения 3 пулемета и t-2 пушки, предусмотреть использование реактивных снарядов, обеспечить бомбовую нагрузку 1000 кг. В силовой установке МДР-6 было оговорено использование двух моторов М-22. Предусматривались 2 варианта их размещения: тандемно по типу АРК-3 или на крыле. Как уже отмечалось выше, тандемная установка имела ряд преимуществ, однако задний винт работал в закрученном потоке от переднего, что снижало его КПД и, естественно, отрицательно влияло на характеристики самолета в целом. Очевидно, поэтому Четвериков решил разнести двигатели по крылу, хотя на относительно небольшой летающей лодке это было связано с риском заливания воздушных винтов водою. Он также распорядился проектировать машину под моторы М-25, так как мощности М-22 явно недоставало, и военные впоследствии с ним согласились.

Эскизный проект будущего МДР-6 с экипажем из четырех человек заказчик утвердил в конце мая 1935 г., потребовав при этом построить амфибийный вариант машины. Одновременно уточнили, что максимальная дальность полета должна быть не менее 3000 км, а нормальная – 1300 км. Согласно постановлению СТО от 8 января 1936 г., МДР-6 требовалось предъявить на заводские испытания не позднее 1 августа того же года.

Проектирование велось с учетом опыта, полученного при создании АРК-3. Стремясь избежать большого -буруна" и интенсивного брызгообразования в начале разбега, нос сделали прямым. Главный редан стал клиновидным, что повысило устойчивость машины и исключило ее продольные колебания (дельфинирование). Крыло сделали цельнометаллическим с небольшой "чайкой*. На рули поставили весовые компенсаторы. Вместо жестких тяг управления двигателями применили тросы. Самолет оснастили двигателями М-25Е. такими же, как и АРК-3, с винтами изменяемого шага ВИШ-6. В заводских испытаниях машины участвовали летчики А.В. Ершов, Саенко и Д.А. Слободчиков.



И.В. Четвериков (слева) и летчик А.В. Кржижевский

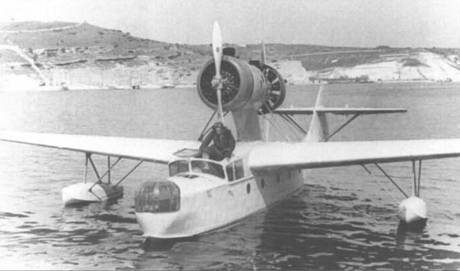

Арктический разведчик АРК-3-2. Севастополь, 1938 г.

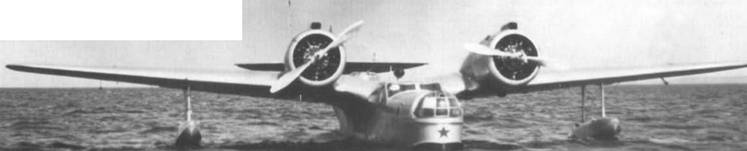

Опытный экземпляр морского дальнего разведчика МДР-6

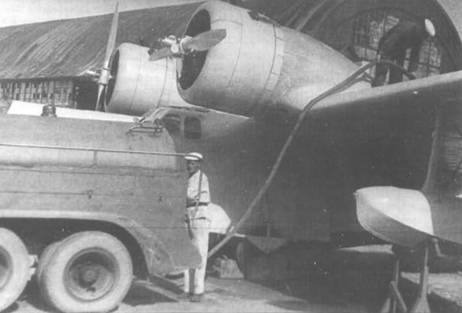

Заправка МДР-6 топливом перед испытательным полетом


После их завершения машину (несмотря на несоответствие конструкции действовавшим в то время нормам прочности) передали на испытания в Севастопольский летно-испытательный институт авиации РКК ВМФ, Ведущими по машине стали инженер Чернышов и летчик Слободчиков. Испытания завершились в июле 1939 г Как следует из "Акта по результатам военных испытаний..", самолет на всех режимах с полетной массой 6200-7000 кг и центровкой 28-34% САХ обладал хорошими устойчивостью и управляемостью, легко балансировался триммерами, в пилотировании был прост и доступен летчикам средней квалификации. МДР-6 допускал виражи с креном до 60о. мог летать на одном моторе при массе 5600 кг. обладал хорошими мореходными свойствами, Ма разбеге он плавно выходил на редан и устойчиво глиссировал, мог эксплуатироваться при накатной волне высотой 0,4-0.6 м и ветряной волне высотой до 0,8 м при боковом ветре под углом до 70о с полетной массой до 5600 кг В то же время выяснилось, что предпринятые меры для предотвращения брызгообразования при движении по воде оказались недостаточно эффективными, и струи воды попадали на расположенные весьма низко воздушные винты, вызывая их быстрый износ, особенно при полетах с большой массой.

В выводах отчета отмечалось, что МДР-6 как морской дальний разведчик и легкий бомбардировщик военные испытания выдержал. Машина получила рекомендацию к серийному производству с условием выполнения целого ряда доработок. Прежде всего, предстояло установить двигатели M-62t предусмотреть использование съемного колесно-лыжного шасси и обеспечить полное протектирование бензобаков, запас горючего в которых довести до 2200 кг. Требовалось также переделать экран и увеличить горизонтальный компенсатор носовой стрелковой установки НУДБ-3 с пулеметом ШКАС (1000 патронов), поставить среднюю установку СУДБ-3 со ШКАСом (2000 патронов) и люковую (1000 патронов), аналогичную примененной на АРК-3-2. Под крылом разместить 4 держателя для подвески бомб ФАБ-250. ФАБ-500 или химических установок УХАЛ-500, а в фюзеляже – горизонтальные кассетные держатели для бомб ФАБ-50 или ФАБ-100,

В целом, характеристики МДР-6 соответствовали заданию 1935 г., за исключением максимальной дальности полета, которую вскоре заказчик потребовал еще больше увеличить. Кроме того, снова было высказано требование создания амфибийного варианта. Решая эти проблемы, конструкторы попытались приспособить машину, получившую обозначение "А" ("Дублер"), под двигатели М-62 или М-88. Использование более мощных моторов позволяло поднять взлетную массу и, соответственно, увеличить запас топлива. Так. по расчетам, с М-62 дальность в перегрузочном варианте возростала до 4000 км. а остальные летные характеристики "Дублера" сохранялись на уровне предшественника с М-25Е.

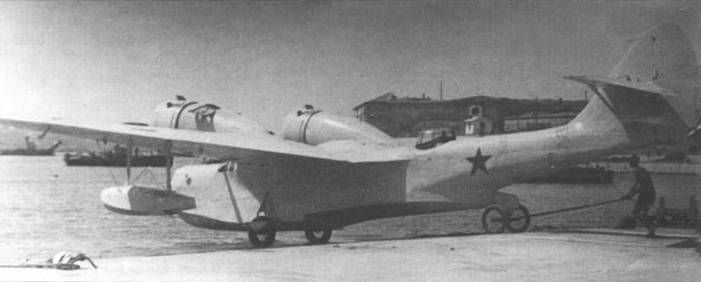

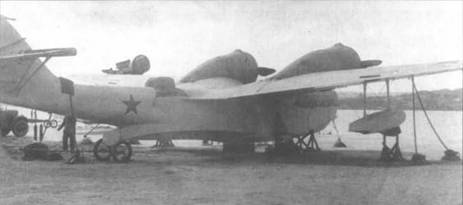

Опытный МДР-6 буксируют на стоянку





Носовая, средняя и люковая пулеметные установки



Бомбодержатель ДЕР-19


Развернуть серийное производство машины предполагали на заводе № 31 в Таганроге, для чего подготовили соответствующее постановление Совнаркома СССР В нем также говорилось о необходимости завершить постройку амфибийного варианта машины. В этом же документе содержалось требование предъявить на Государственные испытания до сентября 1940 г. самолет-эталон серии 1941 г. со съемным колесно-лыжным шасси, допускавшим круглогодичную эксплуатацию. Для этой машины задавались: максимальная скорость – 500 км/ч, посадочная – 110-120 км/ч, потолок – 9000 м, дальность в варианте бомбардировщика – 4000 км (1000 кг бомб) и разведчика – 5000 км с навигационным запасом топлива. Оборонительное вооружение – 1 пулемет калибром 12,7 мм и 2 ШКАСа Выбор типа двигателя оставался за Четвериковым. Применительно к этому самолету в документах впервые появилось обозначение МДР-6Б.

4 марта 1940 г вышло знаменитое постановление правительства, касавшееся выпуска целого ряда новых советских самолетов На следующий день появилась серия приказов НКАП, в частности, Четверикову предписывалось установить на первый экземпляр МДР-6 {иногда его называли МДР-311 по номеру заказа) двигатели М-63. а на второй – моторы М-62 и предъявить самолеты на Государственные испытания, соответственно, к 1 июня и к 1 июля того же года. Были окончательно сформулированы требования к характеристикам МДР-6: максимальная скорость на высоте 4500 м – 360 км/ч. время набора высоты 6000 м – 12 мин, практический потолок – 9000 м, нормальная дальность без бомбовой нагрузки – 1600 км, перегоночная – 3500 км {бомбы предусматривались только при полетах с перегрузочной массой). Экипаж предстояло увеличить с трех до четырех человек.

В исследованных архивных фондах обнаружить сведения об установке на МДР-6 моторов М-62 не удалось (хотя ряд авторов утверждает, что такой вариант существовал). Зато известно, что еще в конце 1939 г. завод № 31 получил задание на серийный выпуск МДР-6 с двигателями М-63, В январе 1940 г. предприятие приступило к изготовлению оснастки для новой машины, которая должна была вытеснить из производства транспортный гидросамолет ГС Т. До конца года в Таганроге построили 17 МДР-6 и создали задел еще на 26.9 условных машин, В это время завод освободили от выпуска летающей лодки, а весь задел вместе с оснасткой приказали передать на завод № 30, находившийся в поселке Иваньково Калининской области (ныне г. Дубна Московской обл.). Туда же было решено перебазировать КБ Четверикова.

В сентябре 1940 г. в Севастополе начались Госиспытания головного серийного МДР-6 с двигателями М-63 На этой машине по сравнению с опытной уменьшили на 105 мм высоту заднего редана, увеличили размеры хвостовых шпангоутов, переделали пилотскую надстройку, изменили конструкцию водяного руля. Крыло укоротили на 1.3 м, а элероны вместо разрезных сделали цельными. Экипаж состоял из четырех человек. Добавили лодочный бензобак, а центропланные объединили в один, что позволило увеличить запас горючего с 1570 до 2080 кг Топливные баки остались непротектированными. что при их повреждении повышало пожарную опасность, отсутствовало и устройство аварийного слива бензина Сняли пневмопочту МДР-6 так и не стал амфибией, а для его выкатывания на берег и спуска на воду использовалось съемное шасси, которое на плаву 2 водолаза устанавливали за 15-20 минут. Оборонительное вооружение из трех пулеметов ШКАС располагалось на носовой НУДБ-ЗМ, средней СУДБ-ЗМ и люковой установках от бомбардировщика ДБ-ЗМ Самолет мог поднимать 12 бомб ФАБ-100 или четыре ФАБ-250, или две ФАБ-500.

Ведущими по машине стали инженер Кудрявцев и летчик Шевнин. Облетал ее и старший летчик-инспектор ВВС Балтфлота Рейдель. Как следует из отчета по результатам Государственных испытаний, на МДР-6 допускались взлет и посадка при ветровой волне высотой до 0,7 м и зыби (накат) до 0,4 м. Самолет имел на взлете тенденцию к развороту влево и стремился увеличить левый крен. Из-за близкого расположения концов лопастей пропеллеров от воды и интенсивного брызгообразования в начале разбега и в конце пробега воздушные винты быстро изнашивались, особенно при полете с перегрузочным весом и в свежую погоду. Но самыми существенными недостатками посчитали заливание кабины штурмана водой и невозможность одному летчику без помощи борттехника управлять силовой установкой. Отмечалось также, что из-за жесткого крепления двигателей тряска от них передавалась на всю машину. Явно недостаточным оказалось охлаждение масла. В воздухе самолет позволял выполнять виражи и спирали с креном до 60". При полете на одном левом моторе его пилотирование не вызывало затруднений, но если работал только правый двигатель, ощущалась нехватка рулей. В целом, было признано, что летающая лодка доступна летчикам средней квалификации.



Спуск МДР-6 на воду

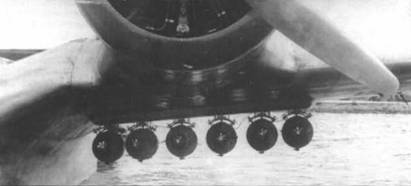

Подкрыльевая подвеска 50-кг и 250 кг авиабомб

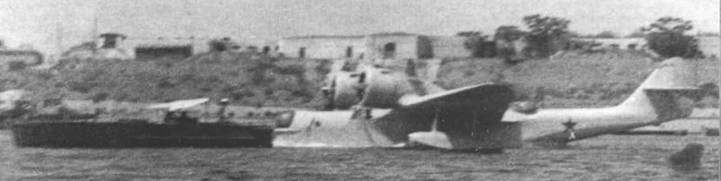

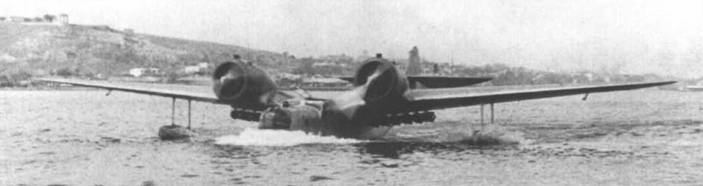

Катер-буксировщик готов доставить опытный МДР-6 к берегу. Севастополь, июль 1939 г.


В декабре 1940 г самолету МДР-6 с двигателями М-63 присвоили обозначение Че-2 В следующем году завод № 30 успел построить 21 самолет Четверикова. Война заставила в октябре эвакуировать предприятие Его вывезли в Чкаловск Горьковской области, но там не оказалось свободных производственных площадей. Тогда баржу с сотрудниками и имуществом КБ отправили вниз по Волге, где ее и застал ледостав. На время этих странствий оказалась парализована деятельность ОКБ. В связи с этим были приостановлены работы по установке Че-2 на лыжи, оснащению его крупнокалиберными пулеметами и аппаратурой волнового управления телемеханическими аппаратами (радиоуправляемыми катерами и торпедами).

Опыт эксплуатации Че-2 в боевых условиях подтвердил недостатки, выявленные в ходе испытаний. Так, уже после нескольких взлетов лопасти воздушных винтов АВ-1 из-за попадания водяных струй деформировались, а иногда разрушались их закон-цовки. что вызывало тряску, В связи с этим НКАП обязал комбинат № 150 запустить в серию новые винты АВ-2П-2, однако из-за эвакуации этот приказ так и остался невыполненным,

Нельзя сказать, что Че-2 был любимым самолетом морских летчиков, хотя они и отдавали должное его достаточно высоким летным характеристикам. В этой связи любопытным представляется отзыв о машине Четверикова пилота Балтфлота В.И. Ракова: "Че-2, безусловно, хороший по своим качествам, он был несколько капризен при посадке. Сажать его сразу на три точки, как на сухопутном аэродроме, было нельзя: задевая хвостом воду, он затем плюхался на редан. Получалась посадка с подвесом, хотя и на минимальной посадочной скорости. Самолет требовалось сажать почти на скорости, выбрав из угла и лишь немного приспустив хвост.

При посадке же на волну, а еще хуже на накат… самолет испытывал такие частые и звучные удары, что казалось, будто несешься по гребням ухабистой дороги. Эти как будто скользящие, а на самом деле сильные удары очень неблагоприятно действовали на днище лодки".



На рулении, взлете и пробеге вода буквально заливала кабину штурмана

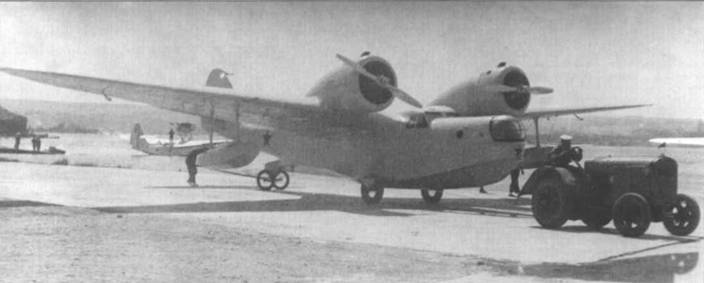

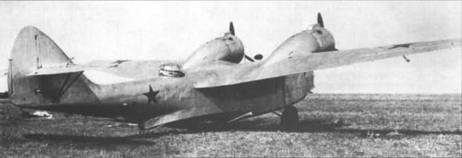

Серийный МДР-6 на колесном шасси для эксплуатации с наземных аэродромов

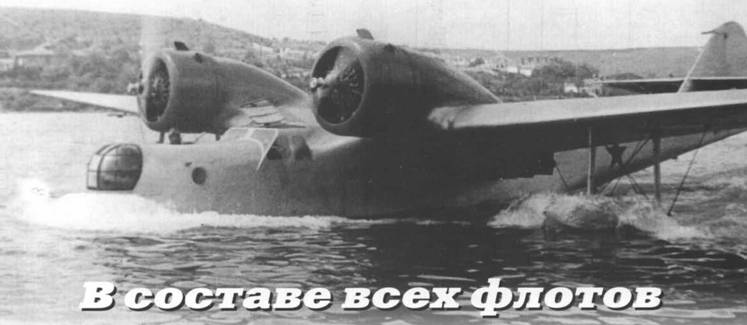

Головной серийный МДР-6, выпущенный заводом № 31, на испытаниях. Севастополь, осень 1940 г.


Несмотря на недостатки Че-2, флот нуждался в такой машине, и в январе 1942 г. заместитель командующего ВВС ВМФ Жаворонков обратился с просьбой к руководству НКАП восстановить производство и доводку гидросамолета. В соответствии с постановлением правительства от 10 мая 1942 г., коллектив Четверикова вернулся в Иваньково, а опытный завод получил № 458. Совершенствование летающей лодки продолжилось, однако серийный выпуск ограничился последними пятью машинами, которые собрали до конца года. Таким образом, общее количество выпущенных Че-2М-63 составило 43 экземпляра.

МДР-6Б

В уже упомянутом мартовском 1940 г. постановлении правительства и приказе НКАП фигурировал также морской дальний разведчик и средний бомбардировщик с двигателями М-105 и экипажем из трех человек. Первый экземпляр машины предписывалось передать на летные испытания к 15 февраля, а второй – к 15 марта 1941 г,

Постройку опытного гидросамолета с моторами М-105 завершили в сентябре 1941 г. В исследованных автором документах Российского государственного архива экономики (РГАЭ) эта машина носит обозначение МДР-6Б (Че-6), в литературе встречается также МДР-6А*. Самолет значительно отличался от предшественника. Стремясь добиться увеличения скорости полета и улучшения мореходных качеств, его оснастили не только новой силовой установкой, но и крылом меньшей площади, существенно переделали фюзеляж, применили двухкилевое оперение, а также впервые в отечественной практике установили убираемые в крыльевые ниши поплавки боковой остойчивости. Был предпринят ряд мер и для улучшения технологии изготовления машины.

Ведущим летчиком-испытателем на эту машину назначили Ю.Д. Слободчикова. Первый этап заводских испытаний Че-6 завершился 1 октября 1941 г. Он показал, что гидросамолет развивает скорость до 430 км/ч на высоте 4700 м. поднимается на 6000 м за 12 мин и имеет потолок 9000 м. Вскоре начал летать и МДР-6Б2, отличительной чертой которого стали убираемые поплавки с несколько увеличенным по сравнению с первым вариантом водоизмещением. По поводу испытаний этих машин нарком ВМФ Н. Кузнецов сообщал в НКАП А. Шахурину: "Самолет прост в технике пилотирования и обладает хорошей устойчивостью на всех режимах полета. Вооружение и оборудование работают нормально, прочность самолета не вызывает сомнения. Технология производства самолета Че-6 проще, чем Че-2.

Два опытных самолета Че-6-105[6*] были построены заводом N° 3 Г, мотор М-105 в настоящее время с производства снят.

В целях сокращения времени на подготовку завода № 30 к серийному производству самолетов Че-6, прошу Вас выдать задание Конструкторскому Бюро тов. Четверикова на постройку третьего экземпляра Че-6 с М-105Ф на заводе № 30 Установка моторов М- 105Ф, по данным тов. Четверикова, повысит максимальную скорость… до 480 км/ч".

Как видим, характеристики модернизированной летающей лодки были многообещающими. Однако этот успех пришел с опозданием, поскольку полным ходом шла эвакуация московских предприятий на восток, и в ноябре того же года НКАП отправил ответ в наркомат ВМФ, где. в частности, отмечалось: "…вопрос о принятии заказа на постройку серии самолетов Че-6 с М-105 с последующим переходом на М-105Ф может быть решен в первом квартале 1942 г". Однако события развивались по иному сценарию, и гидросамолеты Четверикова с двигателями жидкостного охлаждения так и остались в единичных экземплярах.

В марте 1942 г. заместитель начальника ВВС ВМФ генерал-майор Коробков обратился к наркому Шахурину с письмом, где, в частности, сообщал: "МДР-6В-.. прошел заводские испытания и по их результатам представляет безусловный интерес для ВМФ. Государственные испытания задержаны ледоставом и невозможностью проводить полеты на сухопутном шасси, так как последнее ОКБ не было доведено… В порядке предварительного заключения можно предполагать, что самолет Че-6 имеет перспективу на серийное производство. Для этого необходимо срочно приступить к постройке в ОКБ Четверикова третьего экземпляра самолета, на котором были бы учтены все вскрытые в заводских испытаниях конструктивные дефекты, произведена замена моторов М-105 на М-105ПФ и произведена технологическая отработка эталона[7*].."

С письмом в наркомате ознакомились, но из-за отсутствия свободных производственных мощностей решение задачи серийного выпуска самолета отложили до лучших времен. Но все же письмо сделало свое дело. Той же весной первый МДР-6Б переправили в Астрахань, где и начались его Государственные испытания.

6* Необходимо заметить, что в литературе существует большая путаница в обозначениях модификаций самолетов МДР-6 с двигателями жидкостного охлаждения. В данной работе они приведены в соответствии с исследованными автором документами

7* Именно так в документе

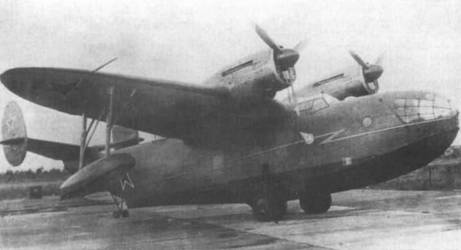

Опытный самолет МДР-6Б. Сентябрь 1941 г.

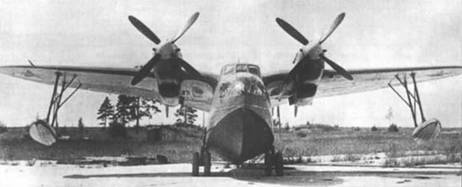

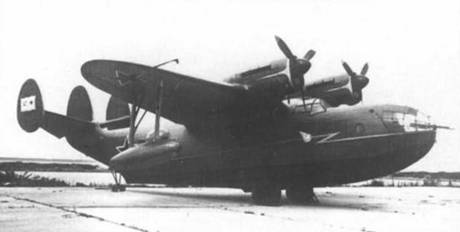

Опытный самолет МДР-6Б на перекатном шасси

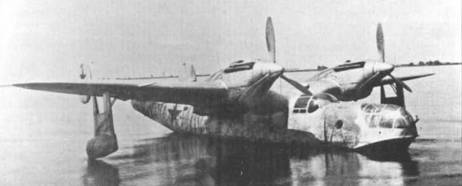

Опытный самолет МДР-6Б2 в исходной конфигурации

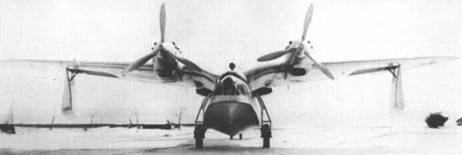

Доработанный МДР-6Б2 с двигателями М-105ПФ


Первые 12 полетов прошли успешно, и уже в следующем решили проверить машину на прочность, а точнее – на флаттер. Ориентировочно 18 мая произошла авария. Летчик, разогнав машину до приборной скорости 380 км/ч на высоте 4000 м. обнаружил вибрацию боковых поплавков, находившихся в убранном положении, и вслед за этим правый поплавок произвольно выпал из своей ниши. Пилот уменьшил скорость и взял курс на базу, выпустив левый поплавок, который сразу же оборвался, тем не менее, полет завершился благополучно. Отвалившийся поплавок найти не удалось.

На следующий день. 19 мая. Жаворонков в письме заместителю НКАП по опытному самолетостроению А.С. Яковлеву доложил о случившемся и одновременно отметил положительные стороны машины. "Проведенные полеты показали хорошие летные характеристики… МДР-6Б, а именно:

I Максимальная скорость – 440 км/ч на высоте 4000 м… На границе высотности (около 4700-4800 м) предполагается скорость 455-460 км/ч.

2. Хорошая скороподъемность, так, после отрыва самолет имел вертикальную скорость 10-11 м/с.

3. Техника пилотирования самолета, включая взлет и посадку, простая".

В тот же день Яковлев сообщил командованию авиации ВМФ "Работы по доводке опытного МДР-6-2М105 задержались в связи с перебазированием ОКБ Четверикова. В настоящее время завод № 458 … доделывает имеющийся комплект запасных поплавков и готовит усиленные детали механизма уборки поплавков. Заводская бригада с необходимыми деталями для самолета будет командирована в Астрахань…"

Доводка машины затянулась. Доработанный МДР-6Б2 удалось предъявить на Государственные испытания только в 1943 г., с опозданием на полгода. В частности, на этом экземпляре вместо моторов М-105 установили более мощные М-105ПФ с новой системой охлаждения, что вынудило полностью переделать капоты. Усилили оборонительное вооружение, заменив пулеметы ШКАС на УБ калибром 12,7 мм. Пришлось также перекомпоновать оборудование, чтобы сохранить центровку в необходимых пределах.

Еще дальше от исходной конструкции ушли в ОКБ Четверикова при создании МДР-6БЗ с М-105ПФ, который сдали весной 1944 г. Прежде всего, для улучшения мореходных качеств переделали лодку, существенно увеличив ее габариты. Вместо палубной турели установили два блистера с 12.7-мм пулеметами. Под крылом разного управления НКАП Алексеева, коллективу Четверикова поручили разработку эскизного проекта пассажирского гидросамолета для эксплуатации на речных и морских трассах СССР В конце ноября того же года материалы проекта были направлены заказчику. В сопроводительном письме начальнику Главного управления ГВФ Астахову Четвериков писал: "ОКБ завода № 458, учитывая потребности ГВФ в транспортных гидросамолетах для срочных перевозок и связи по рекам Сибири и побережья Дальнего Востока, разработало вариант двухмоторного пассажирского гидросамолета МП-3 С моторами ВК- 107А (или ВК- 105ПФ) на /4 пассажиров.. МП-3 является модификацией.., МДР-66, построенного заводом № 458 в 1945 году по заданию ВМФ и находящегося в настоящее время на испытаниях".

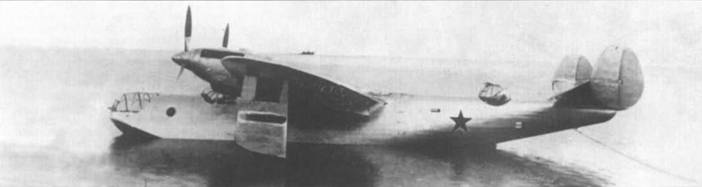

Опытный самолет МДР-6БЗ. Весна 1944 г.

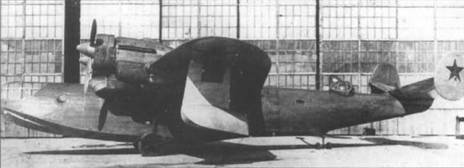

Опытный самолет МДР-6Б4. Лето 1945 г.



Опытный самолет МДР-6Б5 стал последним в своем семействе


Был построен макет МП-3, который предъявили макетной комиссии. Как следует из ее заключения, машина была рассчитана на 15 пассажиров, размещавшихся в четырех отсеках, сразу же за кабиной экипажа. Конструкторы предусмотрели на борту лодки багажные отделения, буфет, кухню и туалет. Однако руководство ГВФ от машины отказалось, сославшись на несоответствие ее требованиям ведомства. В то же время, в выводах комиссии отмечалось, что в случае принятия МП-3 в состав ВМФ гидросамолет может использоваться и в гражданской авиации, но при условии устранения всех замечаний.

Последней модификацией машины стал МДР-6Б5 (в документах встречается обозначение МДР-6-5В) с двигателями ВК-107А и винтами АВ-9И-48А диаметром 3,2 м. Впервые о задании на гидросамолет с моторами М-107 упоминается в проекте октябрьского 1940 г. постановления Комитета обороны. Тогда Четверикову предлагали разработать морской базовый разведчик МБР-317 (по номеру заказа}, однако несколько дней спустя наркомат ВМФ переквалифицировал эту машину в дальний разведчик, сохранив номер заказа. Согласно заданию, машина должна была летать со скоростью 500 км/ч с бомбовой нагрузкой 500 кг, подниматься на высоту 9000 м и иметь "скоростную" дальность 2000 км (на экономичном режиме – 3000 км) Предусматривалось использование съемного колесного шасси. Оборонительное вооружение гидросамолета должно было включать два ШКАСа и один БС.

Однако война все изменила, и создание самолета началось в соответствии с новым заданием только в 1945 г Очень долго ждали двигателей ВК-107А, поставленных лишь в конце ноября, и работа перешла на следующий год. Согласно тематическому плану министерства, максимальная скорость модернизированного МБР-6 должна была быть не менее 450 км/ч на высоте 5000 м, нормальная дальность при полете со скоростью 360 км/ч на высоте 5000 м – 1300 км, а перегоночная – 3000 км. Оборонительное вооружение задавалось из трех орудий калибром 20 мм.

В действительности на МДР-6Б5 установили 12,7-мм пулемет (боекомплект 150 патронов) для защиты передней полусферы и спаренные пушки Б-20 (боезапас 450 патронов) на палубной турельной установке с круговым обстрелом. Самолет допускал внутрифюзеляжную бомбовую нагрузку до 400 кг, а под крылом могли подвешиваться до двух ФАБ-500. Рабочие места летчиков получили бронезащиту массой 60 кг. В состав оборудования входили радиостанция РСБ-М с приемником "УС", переговорное устройство СПУ-3, радиополукомпас РПК-2 и автопилот АП-42, фотокамеры АФА-1 и АФА-27Т.

Заводские летные испытания машины выполнил летчик И. Сухомлин. Немало времени ушло на обеспечение необходимого температурного режима моторов, доработку систем управления рулем поворота и системы бензопитания. Как ни удивительно, но водяной руль установили лишь в ходе заводских испытаний. Отчет по их итогам утвердили 14 сентября 1946 г.

На Госиспытания машину так и не передали. В последний день ноября 1946 г. вышло постановление правительства "О прекращении работ по потерявшим актуальность самолетам". Попал в их число и МДР-6 с двигателями ВК-107А "Самолет устарел, – говорилось в документе, – и интереса не представляет".

Пользуясь случаем, отмечу, что в 1943 г. Четверикову поручили разработку палубного торпедоносца-бомбардировщика ПТ-1 Сразу после войны под его руководством разработали и построили 2 варианта транспортной амфибии Однако вскоре конструкторская биография ИВ. Четверикова закончилась, а его последней самостоятельной работой стал проект реактивного фронтового бомбардировщика на базе трофейного "Арадо 243". Но эта машина так и не поднялась в воздух,

В своей знаменитой книге "История конструкций самолетов в СССР" В.Б. Шавров, сам отдавший немало сил созданию гидросамолетов, писал о машинах своего коллеги: "Вся история самолета МДР-6 свидетельствует о поистине героических попытках И. В. Четверикова, энтузиаста морского самолетостроения, создать… летающую лодку, по скорости сопоставимую сухопутному самолету с теми же двигателя -ми и при той же массе И эта цель была в основном достигнута…" С этим выводом уважаемого Вадима Борисовича трудно согласиться. Во всяком случае, Че-2 проигрывал по максимальной скорости 100 км/ч бомбардировщику СБ. а МБР-6Б2 практически столько же уступал Пе-2. И тем не менее, отдадим должное ИВ. Четверикову и его детищу. Ведь фактически Че-2 оставался единственным советским серийным дальним гидросамолетом (построенные в нескольких экземплярах АНТ-27 можно не считать) вплоть до появления Бе-6.



Примечания:
