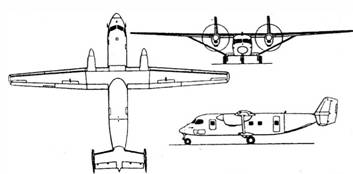

МНОГОЦЕЛЕВОЙ ПАССАЖИРСКО-ТРАНСПОРГНЫЙ АН-38


На базе самолета Ан-28 в АНТК им. O.K. Антонова создан самолет Ан-38, который начал серийно выпускаться в Новосибирском авиационном производственном объединении им. В.П. Чкалова.

Ан-38 - легкий многоцелевой пассажирско-транспорт-ный самолет местных авиалиний - высокоплан с цельнометаллическим фюзеляжем, который разделен на три отсека. В носовой части расположена кабина экипажа, в средней - пассажирский салон с одинарными и двойными креслами на 26-27 человек. Конструкция кресел позволяет складывать их и откидывать к бортам, освобождая место для грузов. На потолке имеются два монорельса для бортового погрузо-разгрузочного устройства грузоподъемностью до 500 кг. В хвостовой части - грузовой люк со сдвижными створками и трапом, а также туалет и багажник.

Грузовой люк (2,4x1,4 м) закрывается рампой, убирающейся по фюзеляжу. Снабжен механизмом запирания.

Крыло большого удлинения, высокомеханизированное, разъемное, кессонного типа, трапециевидной формы. Часть кессона центроплана и консоли представляют собой герметизированные топливные баки-отсеки. Имеются подкосы, которые передают нагрузку при посадке на шасси.

Хвостовое оперение с двумя килями расположено в воздушных струях от двигателя, что повышает их эффективность на малых скоростях.

Шасси - трехопорное, неубираюшееся, с управляемым передним колесом. При необходимости возможно установить лыжи.

Пилотажно-навигационное оборудование гарантирует безопасность пилотирования и эффективную навигацию.

Ан-38 способен работать при температуре наружного воздуха от -55 градусов до + 45 градусов по Цельсию.

Ввиду отсутствия отечественных двигателей на первые машины Ан-38-100 установили двигатели американской компании «Эллайд Сигнал» с малошумными пятилопаст-ными воздушными винтами диаметром 2,85 м. Первый полет опытный самолет Ан-38-100 совершил 23 июня 1994 г.

На основе самолета Ан-38-100 был разработан вариант Ан-38-200 с отечественными двигателями ТВД-20 мощностью по 1375 л.с. В январе 2002 г. самолет Ан-38-200 впервые поднялся в небо с аэродрома Новосибирского авиационного производственного объединения им. В.П. Чкалова. Машина парила в небе около 40 минут, и испытания были признаны успешными.

На основе пассажирского самолета создан легкий конвертируемый грузопассажирский самолет Ан-38К с увеличенной до 9,4 тонн взлетной массой, предназначенный для перевозки четырех стандартных контейнеров общей массой 3200 кг на дальность 340 км. Использование контейнеров значительно уменьшает время загрузки-выгрузки и повышает сохранность и адресность грузов. Это вариант самолета Ан-38К, отличающийся новым фюзеляжем с увеличенным поперечным сечением и оборудованием, адаптированным для грузовых перевозок. На его основе разработан 30-местный вариант с улучшенными по сравнению с Ан-38-100 технико-экономическими показателями.

Исследуются варианты самолета Ан-38: санитарные, разведчик ледовой обстановки, административный, для проведения аэрофотосъемок и геофизических работ.

Всего до 2010 года планируется поставить на российские и зарубежные рынки до 170 многоцелевых самолетов типа Ан-38. Индийские авиакомпании, согласно предварительным заявкам, намерены купить 45 самолетов Ан-38-100. В 2002 году машина проходит программу испытаний для получения индийского сертификата, без которого она не может эксплуатироваться в Индии. Для рынка России и стран СНГ планируется модификация Ан-38-200 с российскими двигателями ТВД-20, которая стоит на 25-30 процентов дешевле.


ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА АН-38-100

Максимальная взлетная масса, кг 8800

Максимальная масса груза, кг 2500 Дальность полета, км :

- с 26 пас. 600 -с 17 пас. 1450

- с 9 пас. 2200 Крейсерская высота полета, м 3000-4200 Пассажировместимость, чел. 26-27 Экипаж, чел. 2 Емкость топливных баков, л 2860 Крейсерская скорость, км/час 350-380 Потребная длина В П П, м 900 Длина разбега, м 350 Длина пробега, м 270 Емкость топливных баков, л 2860 Длина самолета, м 15,54 Размах крыльев, м 22,06 Площадь крыла, м2 39,72 Высота самолета, м 4,30 Размер грузового люка, м 2,4x1,4 Размеры пассажирской кабины, м:

- длина 8,80

- максимальная ширина 1,90

- максимальная высота 2,14 Объем, м3 23,5
