ПАССАЖИРСКИЙ САМОЛЕТ АН 24 И ЕГО МОДИФИКАЦИИ


Самолет Ан-24 был создан под руководством Генерального авиаконструктора O.K. Антонова. Ан-24 был оснащен двумя турбовинтовыми двигателями АИ-24 конструкции А.Г Ивченко мощностью по 2550 л.с. с четырехлопастными флюгерными винтами АВ-72 диаметром 3,9 м с автоматически изменяемым шагом. Самолет Ан-24 представляет собой цельнометаллический свободнонесущий моноплан с высокорасположенным крылом, однокилевым оперением с форкилем и трехопорным убирающимся шасси.

Фюзеляж - балочно-стрингерный полумонокок, герметичный. В фюзеляже размещены кабина экипажа, пассажирский салон, бытовые помещения (буфет, туалет, гардероб и др.) и грузовой отсек. Пассажирская кабина отделена от остальных помещений перегородками. Просторный салон оборудован комфортабельными креслами с шагом 720 мм, с механизмом отклонения, пепельницами и откидными столиками. Первоначальный проект был для перевозки 32 человек, затем до 50 мест. Перед салоном расположена кабина экипажа. Экипаж состоит из командира корабля, второго пилота, бортмеханика и бортпроводника.

Крыло большого удлинения, трапециевидной формы в плане размахом 29,2 м и площадью 74,9 м2. В кессоне центроплана расположены четыре мягких топливных бака для 3950 кг керосина.

Управление самолетом - двойное, имеет оригинальную горизонтально расположенную штурвальную колонку, что в комплекте с компоновкой кабины создает большие удобства для работы пилотов.

Самолет оснащен пилотажно-навигационным и радиотехническим оборудованием, обеспечивающим выполнение полетов в различных метеоусловиях как днем, так и ночью, а также осуществление посадки в условиях плохой видимости.

Самолет Ан-24 для перевозки 32 человек строился с января 1958 г. по сентябрь 1959 г. Первый полет на Ан-24 был совершен 20 октября 1959 г. экипажем во главе с летчиком-испытателем Г.И. Лысенко (второй пилот Ю.В. Кур-лин, штурман В.Н. Попов, бортинженер А.А. Круц, бортрадист П.С. Мельчинко, ведущий инженер по летным испытаниям Я.И. Рыжик). Заводские испытания проходили по март 1961 г., государственные испытания - в апреле-августе 1961 г. Первый серийный Ан-24 поднял в воздух весной 1962 г. летчик-испытатель Ю.М. Сорокин. Первый технический пассажирский рейс из Киева в Краснодар состоялся в сентябре 1962 г. 31 октября 1962 г. самолет Ан-24 отправился в первый пассажирский рейс из Киева в Херсон.



Ан-24 быстро получил признание у работников гражданской авиации и у пассажиров.

ОСНОВНЫЕ ДАННЫЕ АН-24Б

Взлетная масса, кг 21000

Масса пустого самолета, кг 13 750

Масса коммерческой загрузки, кг 4700

Число пассажирских мест, чел. 48-52

Дальность полета, км 2820

Практический потолок, м 8000

Крейсерская скорость, км/час 450

Посадочная скорость, км/час 185

С корость отрыва, км/час 18 5

Время набора высоты 6000 м, мин 18,3

Запас топлива, кг 3950

Потребная длина ВПП, м 1500

Пробег, м 580

Разбег, м 635

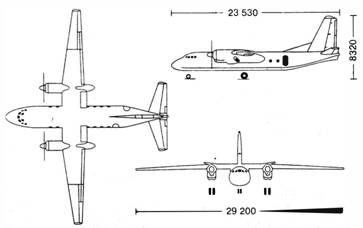

Длина самолета, м 23,53

Размах крыла, м 29,20

Площадь крыла, м2 74,98

Высота самолета, м 8,32

Максимальный диаметр фюзеляжа, м 2,9

Экипаж, чел. 3 Размеры пассажирского салона, м:

- длина 9,96

- максимальная ширина 2,76

- максимальная высота 1,91 Объем, м3 40

Ан-24 стал одним из самых распространенных самолетов Аэрофлота. К концу 1970 г. Ан-24 работал более чем на 450 воздушных линиях. Он эксплуатировался во всех климатических зонах России и ближнего зарубежья. Ан-24 занимал первое место по экспорту среди пассажирских самолетов, поставлен в 26 стран мира. Ресурс Ан-24 доведен до 50 000 летных часов, или 35 000 полетов, - это был наибольший показатель в СССР. В течение десяти лет турбовинтовой самолет Ан-24 вытеснил с авиалиний Ли-2 и Ил-14. В 1969 г. Ан-24 демонстрировался на 27-м Международном авиакосмическом салоне в Ле Бурже (Франция).

Ан-24 в модификациях А, Б, В и Р В строился серийно н а Киевском (1959-1979) и Улан-Удэнском (1965-1970) авиационных заводах. Выпущено в СССР 1100 экземпляров, выпуск продолжается в Китае под обозначением Y-7. За время эксплуатации Ан-24 перевезено большое количество пассажиров и грузов.

Генеральный конструктор А.Н. Туполев отозвался о самолете Ан-24: «Машина показала свои высокие качества и является современным образцом машин этого класса».

Ан-24 стал базовым для целого семейства самолетов ОКБ O.K. Антонова.

Ан-24А (1959 г.) - вариант Ан-24, рассчитанный на 44 пассажира. Строился серийно (200 машин).

Ан-24Б (1960 г.) - основной серийный вариант Ан-24 на 48-52 пассажира с размещением буфета и рабочего места бортпроводника. Построено 400 самолетов.

Позднее на базе Ан-24Б выпускался пассажирский самолет Ан-24 РВ, который имел в правой гондоле ТВД дополнительный малогабаритный ТРД РУ-19-300 с тягой 900 кг. С помощью этого двигателя удалось существенно улучшить взлетные характеристики самолета, особенно при эксплуатации с высокогорных аэродромов.

Ан-24В (1961 г.) - экспортный вариант Ан-24Б для эксплуатации в социалистических странах, а также в странах Азии и Африки. Самолет компоновался (число мест и размещение бытовых помещений) и оснащался пилотажно-навигационным и радиосвязным оборудованием по требованию страны-заказчика.

Ан-24К (1963 г.) - административный (служебный) вариант Ан-24 для перевозки 16- 18 человек с деловыми целями в условиях повышенного комфорта, обеспечивающего возможность работы и отдыха во время полета.

Этот вариант самолета не строился, так как серийные самолеты Ан-24А, Анг24Б выпускались с различными вариантами компоновки пассажирского салона.

Был построен в одном экземпляре Ан-24ФК (фотокартографический). Основное назначение Ан-24 ФК - воздушное фотографирование земной поверхности для изготовления топографических карт.

На базе Ан-24ФК был построен серийный аэрофотосъе-мочный самолет Ан-30.

Ан-24Д (1967 г.) - модификация Ан-24 для перевозки 60 пассажиров на дальность 2700 км. Основные отличия от базовой модели: удлиненный фюзеляж на 2,8 м за счет цилиндрических вставок, в хвостовой части правой гондолы установлен ТРД РУ19А-300 тягой 900 кг, увеличена емкость топливных баков до 7100 л, колеса на главных опорах заменены на колеса увеличенного диаметра.

Самолет не строился.

Ан-24УШ (учебно-штурманский) - вариант самолета Ан-24 для обучения самолетовождению пилотов, штурманов и диспетчеров высших учебных заведений Министерства гражданской авиации (МГА).

Ан-24УШ по летно-эксплуатационным характеристикам соответствует базовому. Основным отличием этой модификации является то, что в пассажирском салоне установлено 5 рабочих мест с приборными досками, которые укомплектованы действующим пилотажно-навигационным оборудованием, освещением, громкоговорящим устройством СГУ-15. Окна, у которых находятся рабочие места, заменены на блистеры.

В 1970 г. были переоборудованы семь самолетов.

Ан-24ЛП (лесопожарный) (1971 г.) - самолет, предназначенный для патрулирования лесов и ликвидации обнаруженных очагов пожаров. Оснащен оборудованием для обнаружения и тушения пожаров.

Были оборудованы три самолета.

Ан-50 - пассажирский опытно-экспериментальный самолет на базе Ан-24РВ. Силовая установка: спаренные ТРД АИ-25 (тяга каждого по 1750 кг) в двух гондолах на пилонах под крылом.

По расчетам при взлетной массе 24 600 кг, крейсерская скорость - 490 км/час; практический потолок - 9400 м; длина разбега - 520 м, пробега - 640 м.

Проект был выполнен в 1972 г., но самолет не строился.

Были разработаны проекты Ан-24АТ с двигателями ТВ2-117ДС, Ан-24АТ-У и Ан-24АТ-РД. Последний из них предполагалось вместо ТВД оснастить двумя ТРД Р27Ф-300 с устройствами реверса тяги. Были и другие предложения, по тем или иным причинам оставшиеся на бумаге.
