СВЕРХЗВУКОВЫЕ ПАССАЖИРСКИЕ САМОЛЕТЫ

В ОКБ им. А.Н. Туполева ведутся разработки по сверхзвуковому пассажирскому самолету (СПС) второго поколения, которому присвоено наименование Ту-244.

Работы по СПС-2 велись и ведутся в ОКБ А.Н. Туполева в течение 30 лет. За эти годы было подготовлено несколько различных проекгов Ту-244 (Ту-244-400, Ту-244А-200, Ту-244Б-200 и другие), отличавшихся аэродинамической компоновкой, конкретными конструктивными решениями по планеру, силовой установке и летно-техническими данными.

Главным конструктором по теме СПС-2 является А.Л. Пухов, техническое руководство по работам над Ту-244 осуществляет М.И. Казаков.

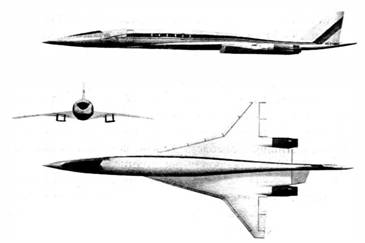

Самолет Ту-244 воплощает собой схему «бесхвостки», отсутствием горизонтального оперения, самолет будет иметь четыре турбореактивных двигателя, размещенных по одному в раздельных мотогондолах.

Компоновка Ту-244 подчинена обеспечению высокого аэродинамического качества как на сверхзвуковом крейсерском, так и на взлетно-посадочных режимах для снижения уровня шума, а также созданию повышенного комфорта для пассажиров.

Крыло Ту-244 трапециевидной формы в плане с наплывом имеет сложную деформацию срединной поверхности и переменный профиль по размаху.

В крыле расположены топливные кессон-баки, ниши для уборки основных стоек шасси.

Фюзеляж состоит из гермокабины, носового и хвостового отсеков. Выбор оптимального диаметра фюзеляжа зависит от пассажировместимости. Для числа пассажиров 250- 320 оптимальным является фюзеляж шириной 3,9 м и высотой 4,1 м.

На самолете не предусматривается неотклоняемый нос, как на Ту-144. Нет и обычного «фонаря» пилотской кабины. Остекление кабины экипажа дает необходимый обзор в полете, а на взлете, посадке и движении по земле требуемая видимость ВПП обеспечивается системой оптико-электронного обзора, действующей при любых метеоусловиях.

Шасси состоит из передней стойки и трех главных, из которых наружные имеют трехосные тележки и убираются в крыло, а средняя стойка имеет двухосную тележку и убирается в фюзеляж. Прототипом носовой опоры является стойка самолета Ту-144.

Проект СПС-2 Ту-244 проработан достаточно глубоко и в принципе может быть реализован. Но нужны деньги, и немалые.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ТУ-244А-200

Взлетная масса, кг 325 000

Масса пустого самолета, кг 172 000

Коммерческая нагрузка, кг 25 000

Масса топлива, кг 160 000

Пассажировместимость, чел. 268

Крейсерская скорость, км/час М=2 Высота полета, м 18 000-20 000

Дальность полета, км 9200

Длина самолета, м 88

Высота самолета, м 15

Размах крыла, м 45

Площадь крыла, м2 965

Диаметр фюзеляжа, м 3,9

Потребная длинаВПП,м 3000

Сверхзвуковая авиация найдет свое место на пассажирских трассах. Сверхзвуковые воздушные корабли нового поколения будуг уже существенно отличаться от своих старших собратьев (Ту-144, «Конкорд») и по скоростям, и по высотам, и по конструкции, и по материалам.

Рождение пассажирского «сверхзвуковика», отвечающего всем современным международным стандартам и нормам, - задача не только конструктивно сложная, но и весьма дорогая.

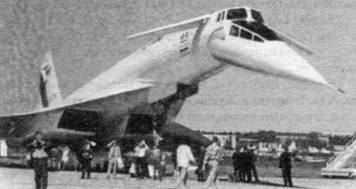

17 марта 1996 г. на летно-испытательной базе ОКБ им. А.Н. Туполева в Жуковском состоялась торжественная выкатка модифицированного Ту-144ЛЛ. А 29 ноября 1996 года состоялся первый полет Ту-144ЛЛ. Его подняли в небо ведущий летчик-испытатель, шеф-пилот фирмы «Туполев» С.Г. Борисов и второй пилот, Герой Советского Союза, заслуженный летчик-испытатель СССР Б.И. Веремей.

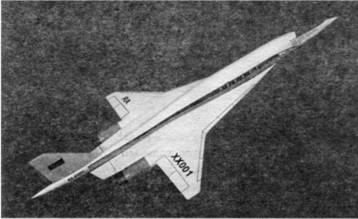

Весомым вкладом России в разработку СПС-2 стало создание на базе серийного Ту-144Д летающей лаборатории Ту-144 Л Л «Москва». Работа по Ту-144ЛЛ шла в рамках международного сотрудничества с США, при активном финансировании со стороны американцев. Для переделки в летающую лабораторию был выбран серийный Ту-144Д, на котором двигатели РД-36-51А заменены на двигатели НК-321 (модификации НК-32 стратегического сверхзвукового бомбардировщика Ту-160). Максимальная взлетная тяга - 4x21 000 кг. На самолете установили новые мотогондолы с доработанными воздухозаборниками, провели усиление крыла, доработали топливную и другие системы, установили на борт большое количество контрольно-записывающей аппаратуры.

Согласно программе на сверхзвуковом Ту-144ЛЛ планировалось выполнить два наземных и шесть летных экспериментов. Всего 32 полета и все - на территории России.

После выполнения намеченной программы исследований в рамках создания сверхзвукового пассажирского самолета второго поколения Ту-244 машина Ту-144ЛЛ оказалась невостребованной, и она была в 2001 году продана через Интернет-аукцион анонимному жителю Техаса (США) за 11 миллионов долларов. Ту-144 не впервые продается за границу. В октябре 2000 г. один такой самолет за полмиллиона долларов купил немецкий музей.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ТУ-144ЛЛ

Взлетная масса, кг 20 700

Масса пустого самолета, кг 96 810

Дальность полета, км 6500

Высота полета, м 18 800

Крейсерская скорость, км/час М = 2

Максимальная скорость, км/час М = 2,37

Скорость отрыва, км/час 370

Скорость захода на посадку, км/час 280

Запас топлива, кг 102 000

Экипаж (в экспериментальном варианте), чел. 7

Длина самолета, м 65,7

Размах крыла, м 28,9

Площадь крыла, м2 507

Высота самолета, м 12,6

Длина разбега, м 2225

Длина пробега, м 1310

Во второй половине 90-х годов на ОКБ им. А.Н. Туполева в инициативном порядке главный конструктор СПС (сверхзвуковые пассажирские самолеты) А.Л. Пухов подготовил техническое предложение по конверсии серийного ракетоносца-бомбардировщика Ту-22МЗ в административный сверхзвуковой пассажирский самолет Ту-344. Было им предложено несколько вариантов переделки базовой конструкции Ту-22МЗ. Предполагалось разместить в фюзеляже 10-12 и 24-30 пассажирских мест для деловых полетов. Ожидаемая дальность полета Ту-344 на дозвуковом режиме составляет 7700 км.

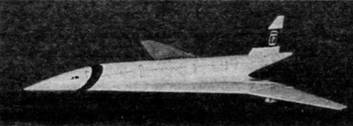

Наиболее перспективным видится проект сверхзвукового административного самолета Ту-444. Это, по сути, концепция СПС-2 в уменьшенном масштабе.

В ОАО «Туполев» сформирован облик сверхзвукового административного самолета Ту-444, который сможет доставлять 6-10 пассажиров на расстояние 7500 км.

Самолет. Ту-444 выполнен по аэродинамической схеме «бесхвостка» с низкорасположенным свободнонесущим крылом с развитыми корневыми наплывами. Вертикальное оперение однокилевое, цельноповоротное.

На серийном Ту-444 планируется использование бесфорсажного турбореактивного двигателя АЛ-32М фирмы НПО «Сатурн».

Самолет будет оснащен полным комплексом систем и средств жизнеобеспечения пассажиров и экипажа в полете и аварийно-спасательным оборудованием.

На пути создания такого самолета стоят большие трудности, основные из которых связаны с экологией. Если самолет не будет удовлетворять требованиям И КАО по шуму на местности, то рынок для него будет чрезвычайно узок. Дело в том, что в этом случае самолету разрешат летать на сверхзвуке только над океаном. Над сушей сверхзвуковой административный самолет будет вынужден летать на дозвуковой скорости, ничем не отличаясь от современных самолетов бизнес-класса.

Серийное производство Ту-444 начнется после того, как будут найдены необходимые для этого средства.

Авиаконструкторы полагают, что у сверхзвуковых самолетов бизнес-класса большое будущее, даже несмотря на их высокую стоимость.

Несомненно, реализация этой программы станет настоящим связующим звеном между Ту-144 и перспективной сверхзвуковой гражданской авиацией.

ОСНОВНЫЕ ДАННЫЕ СВЕРХЗВУКОВОГО АДМИНИСТРАТИВНОГО САМОЛЕТА ТУ-444

Максимальная взлетная масса, кг 41 000

Масса пустого самолета, кг 19 300 Максимальная коммерческая нагрузка, кг 1000

Максимальная масса топлива, кг 20 500 Крейсерская скорость:

- сверхзвуковая, км/час 2125

- дозвуковая, км/час 1050 Практическая дальность полета

с резервом топлива, км 7500

Количество пассажиров, чел. 6-10 Экипаж (пилоты + стюардессы), чел. 2 + 1

Количество двигателей 2

Стартовая тяга двигателя, кг 9700

Длина самолета, м 36

Размах крыла, м 16,2

Площадь крыла, м2 132

Высота самолета, м 6,51

По гребная длина В П П, м 1830
