ОРУЖИЕ БЛИЖНЕГО БОЯ

Виктор Марковский

Продолжение. Начало в "ТиВ" № 3,8,9,11/2009, 1,3/2010

Иллюстрации предоставлены автором


К началу 1980-х гг. по настоянию Управления вооружений МО СССР с целью унификации был принят единый для ВВС, ВМФ и армии калибр артиллерийских систем 30 мм. К этому времени на основе отработанной конструкции ГШ-23 в Тульском КБП была создана двуствольная пушка ГШ-30 (АО-17А, 9А623 или ТКБ-645, иногда именовалась ГШ-2-30), сохранившая основные конструктивные решения и принцип работы автоматики предыдущей системы. Работа над ее прототипом, АО-10, началась в НИИ-61 В.Д. Кузнецовым еще в 1956 г. В дальнейшем орудие переработали в зенитный автомат АО-17 с жидкостным охлаждением стволов, и лишь описав «полный круг», двустволка вновь прошла отработку в авиационном варианте. Этим направлением в КБП занималась конструкторская группа В.П. Карасева.

Как и ГШ-23, пушка ГШ-30 использовала газоотводный привод автоматики, имела два затвора и два ползуна, работающие при стрельбе в противофазе, когда накат одного с подачей и запиранием патрона сопровождается откатом другого, отпиранием ствола и извлечением стреляной гильзы. Аналогичным образом выглядела и подача патрона с помощью рычаж-но-копирного ускорительного механизма, обеспечивающего его безударное досылание.

Подача ленты производилась тем же хорошо зарекомендовавшим себя приводом с ведущей звездочкой, протаскивающей ленту. В отличие от прежней системы, вместо поперечного коромысла, осуществляющего взаимодействие стреляющих агрегатов, поперечная связь автоматики обеспечивалась промежуточной шестерней, синхронизирующей их работу. Отказались и от прежней схемы включения работы автоматики с помощью специального пиропатрона, инициирующего действие подачи и пушечных агрегатов; конструкцию упростили, и теперь пушка уже при снаряжении на земле оказывалась в положении «под выстрел». Для уменьшения усилий отдачи пушку оснастили пружинно-фрикционным амортизатором.

Для перезарядки при осечках и отказах на пушках ранних выпусков использовался механизм с дополнительным запалом (по одному на каждый ствол). При отказе стрельбы запал стальным бойком пробивал гильзу и факелом пламени осуществлял поджигание порохового заряда осечного патрона (впервые подобная система была применена на пушке Р-23). Однако такая система не гарантировала надежного срабатывания во всех возможных случаях (если раз в год и палка стреляет, то и патрон может попасться нерабочим), к тому же устройство было достаточно сложным. На пушках выпуска после 1985 г. вернулись к проверенной системе перезарядки с помощью пиропатрона ППА, выступавшего резервным источником энергии. Пиропатрон (один на оба ствола) при срабатывании своего порохового заряда подавал газы с давлением порядка нескольких десятков атмосфер в механизм перезарядки, выбрасывавший осечный патрон из пушки.


Подготовка патронной ленты к пушке ГШ-30. Для безотказной работы пушки ленту осматривают, выполняя добивку патронов вровень специальным приспособлением. Аэродром Грозный-Северный, лето 2000 г.


Двуствольная авиационная пушка ГШ-30.

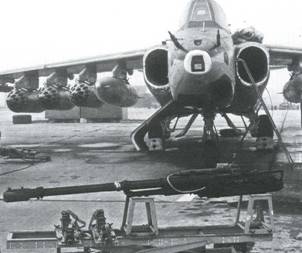

Пушка ГШ-30, снятая со штурмовика Су-25 для техобслуживания.


Двуствольная авиационная пушка ГШ-ЗОК с удлиненными стволами.

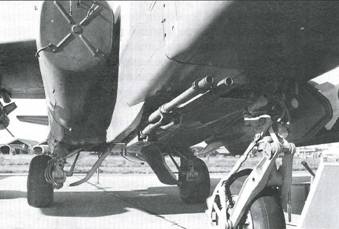

Установка пушки ГШ-30 на штурмовике Су-25Т была вынесена под фюзеляж для удобства обслуживания и уменьшения воздействия на оборудование самолета.


В 1978 г. пушка была принята на вооружение штурмовика Су-25 во встроенной пушечной установке ВПУ-17А. С появлением ГШ-30 было достигнуто значительное усиление огневой мощи: небольшое снижение скорострельности (3000 против 3200 выстр./мин у ГШ-23) с лихвой окупалось увеличением начальной скорости и массы снаряда, позволившим в 2,2 раза поднять массу секундного залпа.

В варианте ГШ-30К (9А623К) пушка с 1981 г. устанавливалась в неподвижной установке на вертолете Ми-24П. Смонтированная на боку фюзеляжа пушка отличалась удлиненными на 900 мм стволами (с 1500 до 2400 мм), как с целью улучшения баллистики, так и по компоновочным соображениям – для отвода ударной дульной волны вперед, подальше от борта вертолета. Повышенная баллистика ГШ-30К диктовалась существенно меньшими полетными скоростями вертолетов, из-за чего суммарная скорость снарядов при стрельбе (а, соответственно, точность и бронепробиваемость) оказывалась на 20-25% ниже, чем у пушек самолетов-штурмовиков. Удлинение стволов позволило улучшить точностные характеристики, кучность огня и пробивное действие снарядов, начальная скорость которых возросла почти на 10% (940 м/с против 870 м/с у прототипа). Поскольку возросла и отдача, в управление огнем ввели два режима стрельбы: с высоким темпом – 2000-2600 выстр./мин и малым темпом – 300-400 выстр./мин, предпочтительным по точности (вертолет при этом меньше уводит по курсу и тангажу из-за воздействия отдачи).

Стволы ГШ-30К оснастили пламегасителями, уменьшающими воздействие давления дульных газов на борт машины. Пушка получила также систему жидкостного охлаждения, в которую заливается обычная вода, а зимой – спиртовой раствор 40°-ной концентрации с добавлением глицерина (решение, живо напоминающее знаменитый «Максим», стало настоящим проявлением заботы об авиаторах). Благодаря охладительной системе повысилась живучесть стволов, и орудие получило возможность ведения огня продолжительными очередями с отстрелом всего боекомплекта. В варианте 9А623К2 системой охлаждения оснащалась и пушка Су-25.

ГШ-30 оказалась вполне надежной артиллерийской системой, хотя к ее недостаткам относили недостаточную весовую сбалансированность, требовавшую дополнительного повышения жесткости блока стволов. Кроме того, размещение пушки на штурмовике оказалось не самым удачным: в отличие от большинства машин, где оружие находится вблизи центра тяжести, пушечная установка Су-25 вместе с боекомплектом была установлена в носовой части фюзеляжа, и по мере расходования боекомплекта весом почти в четверть тонны при стрельбе центровка изрядно сдвигалась назад (для Су-25 с его прямым крылом достаточно большого удлинения и сравнительно небольшим диапазоном эксплуатационных центровок это смещение носило ощутимый характер, требуя вмешательства летчика для перебалансировки) . В модификации штурмовика Су-25Т пушку вынесли под фюзеляж, поближе к средней части, в неподвижную установку НПУ-17, чтобы сделать более удобным доступ при обслуживании и снизить влияние сотрясений при стрельбе на работу бортового оптико-электронного комплекса.

Боевое применение в Афганистане штурмовиков Су-25 и вертолетов огневой поддержки Ми-24П, вооруженных пушкой ГШ-2-30, подтвердило высокую эффективность этой артиллерийской системы. Единственным, но очень существенным в условиях интенсивных боевых действий недостатком установки пушки на Су-25 было неудобство и трудоемкость ее снаряжения. Как и на большинстве современных машин, боекомплект на Су-25 размещен в съемном патронном ящике на борту самолета, опускаемом с помощью встроенной механической лебедки и тросовой системы. Однако при зарядке обращение с устройством оказалось недостаточно эргономичным, а попросту – неудобным, способствуя быстрой утомляемости, из-за чего укладка полного боекомплекта занимала у двух оружейников более 40 мин, при том, что работать все это время требовалось, стоя на коленях. При учебных стрельбах из-за этого то и дело, как и у орудий других систем, ограничивались зарядкой небольшого куска ленты с десятком-другим патронов, достаточным для отработки навыков или выполнения зачетного упражнения.


Механики группы вооружения вертолетной эскадрильи разряжают пушку ГШ-30К для чистки. Афганистан, аэродром Кандагар, весна 1988 г.

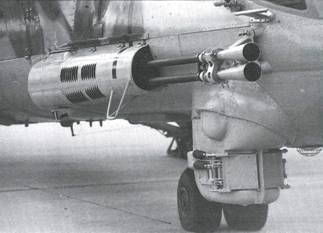

Для установки мощной пушки борт вертолета Ми-24П пришлось усиливать профилями и накладками.


Пройдя проверку боем, хорошо зарекомендовали себя патроны с электрическим воспламенением капсюля, безопасные в обращении. При заеданиях и «клинах», случавшихся при многотысячном настреле, извлекать застрявшие патроны из патронников «двустволок» приходилось, выбивая ломами, а то и рубить на части прямо в пушке – вольность, недопустимая с обычными боеприпасами. Саму же пушку высоко ценили за надежность, причем многие считали ее даже более удобной в эксплуатации, чем более легкую ГШ-23.

Предполагалось, что ГШ-30 станет основной артсистемой фронтовой авиации. Однако для истребителей стокилограммовая пушка была чрезмерно громоздкой и тяжелой. Тульское КБП в 1976 г. вышло с предложением о создании под тот же патрон АО-18 более легкого и компактного орудия для перспективных истребителей Су-27 и МиГ-29. Макетный образец ее собрали в 1977 г., а в 1983 г. новая пушка ГШ-301 (ГШ-30-1, ТКБ-687 или 9А4071) была принята на вооружение.

Конструкция оружия стала подтверждением диалектического принципа развития: работа автоматики ГШ-301 основана на использовании энергии отката ствола при его коротком ходе (классическая схема с откатным двигателем). Ствол вместе с казенником является основным звеном автоматики и совершает за один цикл (выстрел) возвратно-поступательное движение, обеспечивая работу исполнительных механизмов: подачи, снижения, досылания патрона, запирания и отпирания канала ствола, а также экстракцию стреляной гильзы. Автоматика при этом оказывается «развязанной» и более динамичной. При выстреле ствол приводится в движение реактивной силой пороховых газов (откат), обратное движение ствола (накат) производится возвратной пружиной, сменившей ставший привычным газовый поршень-досылатель. Безударное торможение подвижных частей пушки при подходах к крайним переднему и заднему положениям обеспечивается амортизатором-гидротормозом двустороннего действия с обычным керосином в качестве рабочей жидкости.

Примечательно, что при конструктивной проработке агрегата ствола создатели ГШ-301 пришли к выводу о рациональности сохранения тех же основных данных, что и у ствола НР-30 (похоже, что инженерам ОКБ-16 четверть века назад удалось-таки подобрать «золотое сечение»). Руководствуясь принципом «лучшее – враг хорошего», конструкторы ГШ-301 заложили в орудии то же сочетание количества нарезов, их шага и крутизны, постоянных по длине ствола. Правда, ствол ГШ-301 выполнили несколько короче (на 100 мм), однако за счет более мощного патрона, новых технологий и материалов начальная скорость снаряда у ГШ-301 повысилась более чем на 10%, составив 860 м/с против 780 м/с у НР-30.

По соображениям унификации была обеспечена возможность питания пушки как патронами типа АО-18, так и используемыми в ГШ-6-30 (хотя те и имеют порядочные различия по линейным габаритам, по длине отличаясь до сантиметра и более). Используя одноканальную схему с частичным совмещением операций по времени, ГШ-301 имеет ряд нетрадиционных принципов построения и функционирования автоматики. Так, элементом автоматики выступает патрон, его досылание производится практически безударным бросковым образом за счет энергии пружины досылателя, а экстракция стреляной гильзы после механического страгивания из затвора осуществляется газовым «выталкиванием», давлением пороховых газов выбрасывающим ее наружу со скоростью 100 м/с. Для рассеивания избыточной энергии подвижных частей и стабилизации работы автоматики при высоком темпе ведения огня используется кольцевая возвратная пружина с демпфированием двусторонним поршневым гидротормозом. Подачу ленты вместо шестеренчатого механизма осуществляет оригинальное устройство с движком, возвратно-поступательными движениями протаскивающим звенья. Подающий агрегат обеспечил достаточно плавное движение ленты, благодаря чему ее звенья, собираемые в звеньесборник, могут использоваться до трех раз подряд.

Для устранения задержек типа «осечка» в пушке имеется дополнительный запал, который пробивает гильзу сбоку и, воспламеняя пороховой заряд патрона, обеспечивает выстрел при отказе электроконтактного воспламенителя. Устройство дополнительного запала унифицировано с использовавшимся на ранних сериях пушки ГШ-30. От применения популярного метода перезарядки с помощью пиропатронов (пусть и более надежного) отказались ввиду сложности ее реализации в артиллерийских системах откатной схемы, где для этого потребовалось бы внедрять специальный механизм перезарядки, преобразующий энергию пороховых газов пиропатрона в усилие передергивания затвора и выбрасывания осечного патрона.


Скорострельная авиационная пушка ГШ-301.


Истребитель МиГ-29. Для учебных стрельб обычно ограничиваются снаряжением пушки короткой лентой на 10-15 патронов.


Патронный ящик с боекомплектом истребителя МиГ-29.


Для уменьшения тепловых нагрузок узлов пушки и патронов ГШ-301 в варианте 9А4071К имеет хорошо зарекомендовавшую себя водяную систему охлаждения в кожухе на стволе (точнее, водоиспарительнуто). На доработанных пушках в дополнение к ней предусмотрено охлаждение обдувом потоком воздуха.

Путем перестановки деталей механизма подачи пушка может быть собрана для правостороннего или левостороннего приема питания, в зависимости от ее компоновки на самолете. Так, на МиГ-29 пушка используется с правосторонним питанием лентой, поступающей из патронного ящика, находящегося перед носовой стойкой шасси, а на Су-27 пушка имеет подачу слева. На Су-27, где расположенный поперек машины патронный ящик встроен в отсек самолета и имеет изрядную длину, в его устройстве внедрили оригинальный прижимной механизм с пневматическим толкателем, поджимающим ленту к приемнику пушки, одновременно препятствуя ее перекатываниям и ударам внутри ящика при маневрах самолета (разработчики устройства нашли для определения его назначения мудреный термин «устранение возможности дезорганизации боеукладки»).

Сочетание классической схемы с использованием давно отработанных и зарекомендовавших себя решений и современных технологий и конструкционных материалов позволило создать совершенный образец оружия: при весе 44 кг пушка обладает скорострельностью на уровне лучших зарубежных образцов револьверного оружия (1500-1800 выстр./мин). За исключительно небольшой вес и изящество конструкции пушку прозвали «балериной». В КБП ходила история о пари, заключенном создателями ГШ-301 с представителем главка МОП, считавшим невозможным вписаться в заявленный вес и обязавшимся выставить ящик марочного армянского коньяка, если пушка окажется легче 45 кг. Конструкторы заслуженную награду получили.

По сравнению с НР-30 того же калибра ГШ-301 обладает вдвое большей скорострельностью и массой залпа при на треть меньшем весе. Но эта артиллерийская система имеет и большую отдачу – 8 т, из-за чего в начале эксплуатации МиГ-29 при стрельбе отмечались случаи отказов оборудования, «выбиваемого» сотрясениями. Живучесть пушки была назначена равной 2000 выстрелов, однако с оговоркой ведения огня очередями ограниченной длины – не более 35-40 выстрелов. В эксплуатации выяснилось, что расходование всей ленты даже такими очередями (именуемыми для ГШ-301 «длинными», в отличие от рекомендуемых «коротких» по 7-15 патронов) и при предписанных кратких промежутках между ними для охлаждения сопровождается чрезмерными нагрузками на ствол с его термопластическим износом. Следствием становилось полное исчерпание живучести ствола, «плывущего» после отстрела одного полного боекомплекта пушки на истребителе. Одним из способов преодоления перегрева стало увеличение временных перерывов-отсечек между очередями, предусмотренных логикой системы управления огнем и позволяющих стволу «отдохнуть» в течение нескольких секунд перед возобновлением стрельбы (пушка при этом время от времени прекращает стрельбу, хотя боевая кнопка остается нажатой).

Имели место и другие неприятности, связанные с интенсивными тепловыми нагрузками при стрельбе, из-за чего случались разрывы снаряда в казеннике, в том числе и по прошествии времени по окончании стрельбы, когда постепенно распространявшиеся тепловые потоки от ствола добирались до патронника. В одном таком случае в июне 1986 г. снаряд в пушке взорвался в полете уже при возвращении самолета на аэродром, разворотил часть крыла и вывел из строя левый двигатель МиГ-29. Летчик сумел сесть на одном двигателе, предоставив специалистам возможность разобраться в дефекте. Для его преодоления пришлось также ограничивать допустимую длину непрерывных очередей, чтобы устранить возможность перегрева.

Продолжение следует
