Medium Tank М2

Единственный американский средний танк, принятый на вооружение между двумя мировыми войнами. Предполагалось развернуть его массовое производство на новом арсенале в Детройте, но 28 августа 1940 г, заказ был аннулирован. В 1939 – 1941 гг. завод Rock Island Arsenal изготовил 146 боевых машин этого типа.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

М2 – первый вариант с клепанно- саарным корпусом. Боевая масса 17,252 т, максимальная толщина брони – 25 мм, двигатель Continental мощностью 350 л.с. Вооружение: 37-мм пушка в многогранной конической башне и 8 пулеметов Browning М1919А4 (4 – в угловых спонсонах корпуса, 2-е лобовом листе корпуса и 2 – зенитных). Экипаж 6 человек. Изготовлены 52 единицы.

М2А1 – новая сварная башня, аналогичная башне легкого танка М2А4. Форсированный двигатель, усиленная броня и более широкие гусеницы. Изготовлены 94 единицы.

Средние танки типа М2 не принимали участия в боевых действиях и использовались в качестве учебных вплоть до конца 1942 г. На базе танка было построено несколько опытных и экспериментальных машин, одна из которых – Т9 – была принята на вооружение в качестве артиллерийского тягача М4 и выпускалась до 1945 г.

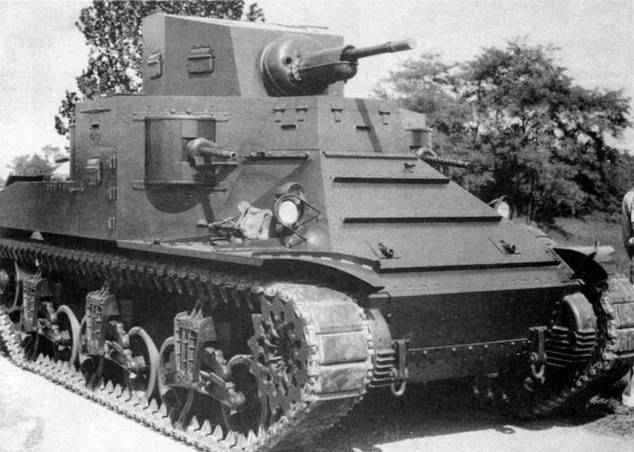

Средний танк М2А1. Абердинсхий полигон, сентябрь 1939 г.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА М2А1

БОЕВАЯ МАССА, т: 21,36.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5185, ширина – 2447, высота – 2744

ВООРУЖЕНИЕ: 1 пушка Мб калибра 37 мм, 8 пулеметов Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 200 зртвыстрелов, 12 250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1.

БРОНИРОВАНИЕ, мм: 9,5 ..32.

ДВИГАТЕЛЬ: Continental R975EC2, 9-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 400 л.с. (294,4 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно а три балансирные тележки, подвешенные на буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); ширина гусеницы 356 мм.

СКОРОСТЬ МАКС., км/ч: 43.

ЗАПАС ХОДА, км: 210,

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0,6, ширина рва, м – 2,25, глубина брода, м – 1,06.
