Medium Tank M3 General Lee

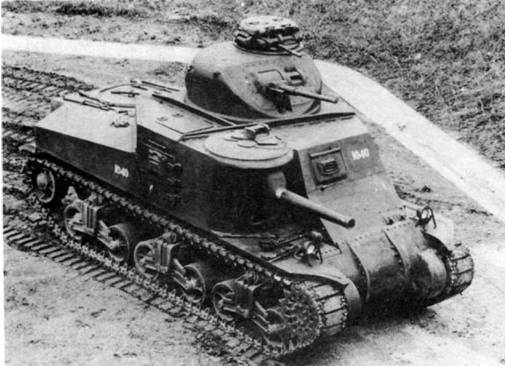

Средний танк МЗ раннего выпуска с короткоствольной 75-мм пушкой. Абердинский полигон, весна 1941 г.


Создан на основе среднего танка М2 с использованием практически всех узлов и агрегатов силовой установки, трансмиссии и ходовой части последнего. Разрабатывался с учетом опыта боевых действий германских танковых войск в Европе и в первую очередь как альтернатива Pz.IV. Конструктивно далекий от совершенства (для начала 1940-х годов многоярусное расположение вооружения было абсолютно архаичным), тем не менее представлял собой важный этап в развитии танкостроения в США, став первым американским танком, вооруженным 75-мм пушкой. Выпускался фирмами: American Locomotive Company, Detroit Tank Arsenal (Chrysler), Pressed Steel Car Company, Pullnnan Standard Car Company и Baldwin Locomotive Works. С июня 1941 по декабрь 1942 г. изготовлено 6258 танков.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

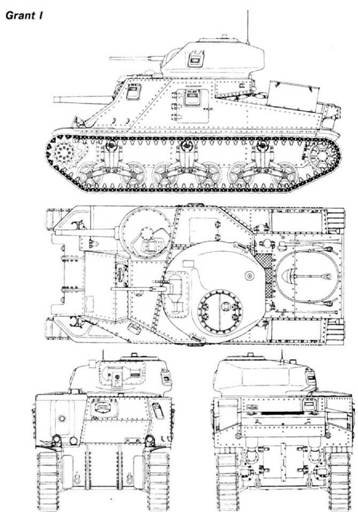

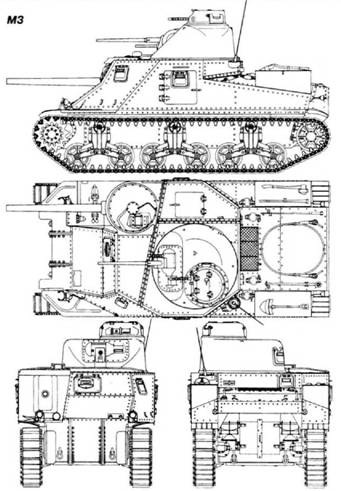

М3 – первый и самый массовый вариант. Корпус клепаный, пушечная башня и пулеметная башенка – литые. Часть танков оснащалась стабилизаторами наведения пушек в вертикальной плоскости и дизельными двигателями Guiberson Т-1400- 2. Машины, выпускавшиеся для Великобритании (Grant I), имели только одну литую башню увеличенного размера. Изготовлено 4924 единицы (включая Grant I).

М3А1 – М3 с литым корпусом. Посадочные люки в бортах – овальной формы. Изготовлено 300 единиц.

М3А2 – М3 со сварным корпусом. Изготовлено 12 единиц.

М3АЗ – М3А2 с дизельной силовой установкой General Motors 6046 G-71 мощностью 375 л.с. Боевая масса 28,602 т. На части машин посадочный люк в левом борту корпуса был заварен. Изготовлено 322 единицы.

М3А4 – двигатель Chrysler А57 Multibank мощностью 370 л.с. Длина клепаного корпуса увеличена до 6147 мм. Ликвидированы ящики для амуниции на корме корпуса и дверь в левом борту. Длина гусеницы увеличена до 83 траков. Улучшена конструкция тележек подвески. Боевая масса 29,056 т. Изготовлено 109 единиц.

М3А5 – М3 с дизелем General Motors 6046 G-71. Левый бортовой люк заварен. Изготовлено 591 единица.

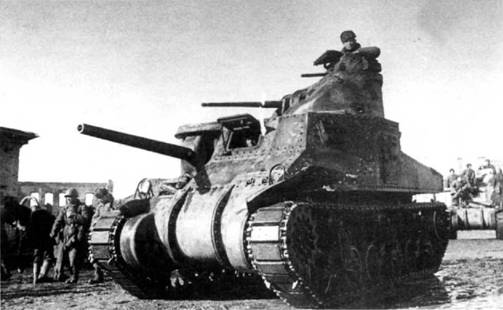

Средний танк М3с (М3 позднего выпуска с длинноствольной 75-мм пушкой) на улице освобожденной Вязьмы. Западный фронт, 13 марта 1943 г.


Парадоксально, но факт: средние танки типа М3 меньше всего воевали в армии США. Большинство выпущенных машин было отправлено в Великобританию (2877), в СССР (1386) и в другие страны (100). В итоге в американские войска поступило только 1895 танков.

До конца марта 1942 г. на американских заводах было изготовлено 666 средних танков "Грант I", значительную часть которых сразу отправили в Египет. На британских тыловых ремонтных базах в Тэль-эль- Кэбире и Эль-Абассии танки получили ящики ЗИП английского образца, радиостанции №19, маскировочные сети и крылья специальной формы, уменьшавшие облако песчаной пыли от гусениц. Кроме того, боевые машины перекрасили в пустынный камуфляж. Здесь же американские инструкторы обучали английские экипажи.

В течение лета 1942 г. "гранты" активно использовались в боевых действиях различными соединениями и частями 8-й английской армии. Причем, американские средние танки эксплуатировались совместно с боевыми машинами других марок, что не могло не создать определенны* трудностей. Так, например, в конце августа в 10-й танковой дивизии имелось 64 "гранта" и 15 "крусейдеров", в 22-й танковой бригаде – 94 "гранта", 54 "крусейде- ра" и 40 "Стюартов". К началу второго сражения у Эль-Аламейна 23 октября 1942 г. в 8-й армии насчитывалось 253 средних танка "Грант", что составляло 17% танкового парка армии. Распределены они были весьма неравномерно. Больше всего "грантов" имелось в 22-й, 8-й и 9-й танковых бригадах. К началу решающего сражения в Северной Африке все возрастающую конкуренцию "Гранту" составлял другой, более современный и эффективный, американский танк – "Шерман". Потери "грантов", а к 23 декабря 1942 г. они составили 350 боевых машин, восполнялись уже "Шерманами". Поэтому в начале января в британских войсках на этом театре оставался только 131 "Грант", а спустя месяц – 88. На этом боевая карьера "грантов" в войсках 8-й английской армии завершилась.

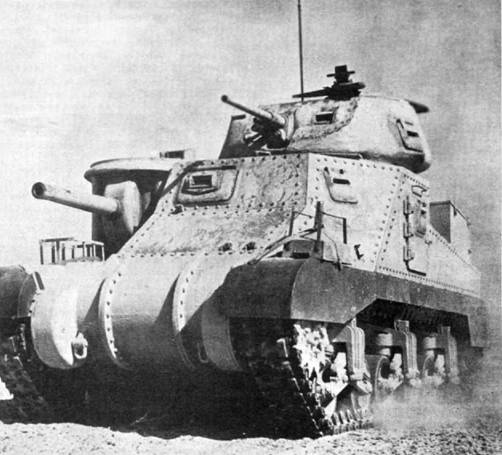

Крейсерский танк Crant I в бою. Северная Африка, май 1942 г.

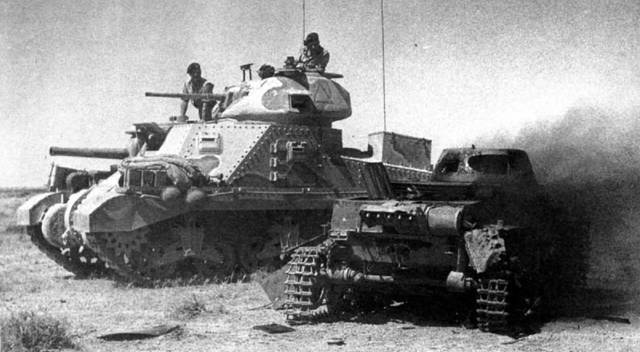

Легкие немецкие танки Африканского корпуса, такие как этот горящий Pz.I, были бессильны против "грантов"

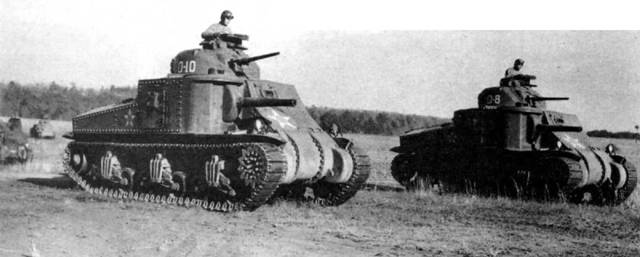

Танки М3 из состава 2-й танковой дивизии армии США во время учебных занятий. Форт-Беннинг, февраль 1942 г.


Американские М3 впервые вступили в бой на Филиппинах в составе 192-го танкового батальона. В основном же они использовались в учебных целях как на территории США, так и за ее пределами. Боевыми машинами этого типа были вооружены, например, полки 1-й танковой дивизии армии США, переброшенные весной 1942 г. в Северную Ирландию. Один из них – 13-й – принял участие в высадке американских войск в Марокко и в последующих боях в Тунисе, к концу которых почти все "Ли" заменили "Шерманами". На вооружении 1-й танковой дивизии средние танки М3 сохранялись вплоть до конца боев в Тунисе. По состоянию на начло мая 1943 г. в ней имелся еще 51 танк этого типа. Перед переброской дивизии в Англию эти машины передали частям Свободной Франции. В боевых действиях на Европейском континенте средние танки М3 участия не принимали.

М3 ограниченно использовались в боях на островах Тихого океана в ноябре 1943 года в составе 193-го танкового батальона на атолле Мекин с 27-й пехотной дивизией и на Тараве со 2-й дивизией морской пехоты. Находившиеся на островах несколько японских легких танков "Ха-го" не смогли оказать серьезного сопротивления средним американским танкам. На этом закончилась боевая карьера средних танков М3 в американской армии. Еще 1 апреля 1943 г. Комитет вооружения присвоил им статус ограниченно стандартных, а спустя год и вовсе снял с вооружения.

После снятия с вооружения М3 переделывались в БРЭМ М31 и тяжелые артиллерийские тягачи М32 и активно применялись в этом качестве вплоть до конца войны. На базе танка выпускались самоходно-артиллерийские установки М7,

В армиях некоторых других стран, например, Австралии, они использовались значительно дольше До конца 1942 г. на Зеленый континент прибыли 502 "Гранта" и 255 "Ли". К июню 1944 г. в трех австралийских танковых дивизиях насчитывалось 737 танков М3 (266 "Грантов" с бензиновыми двигателями, 232 – с дизелями и 239 "Ли" также с бензиновыми моторами). Некоторое количество этих машин принимало участие в боевых действиях на островах Юго-Восточной Азии. Часть М3 австралийцы оборудовали американскими бульдозерами М1, несколько машин переделали в БРЭМ. После окончания Второй мировой войны все бензиновые "Гранты" из австралийской армии были списаны. 3 августе 1947 г. в строю оставалось 149 дизельных "Грантов", правда часть из них требовала ремонта. Служба "Грантов" а Австралии продолжалась вплоть до 1955 г., после чего их окончательно сняли с вооружения.

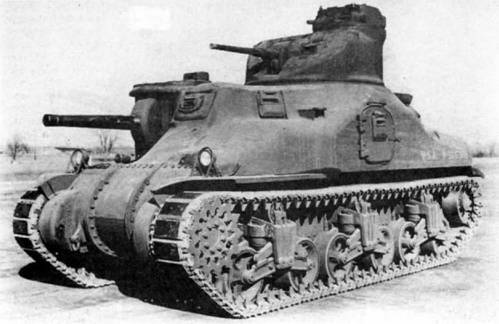

Средний танк М3А1 во время испытаний на Абердинском полигоне. Февраль 1942 г.

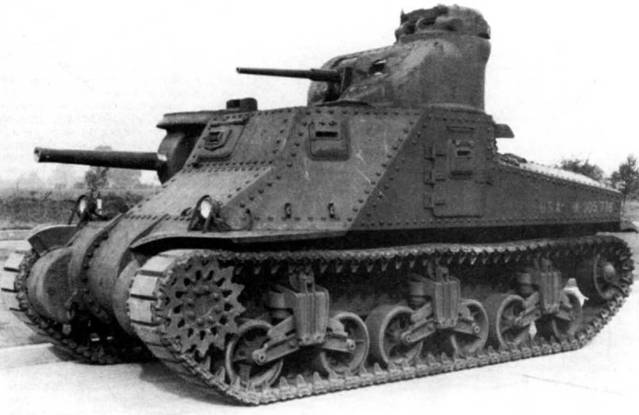

Средний танк М3А2. Абердинский полигон, 1 января 1942 г.

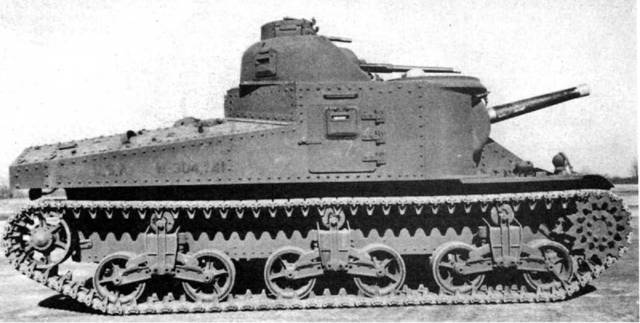

Прототип танка М3А4 перед испытаниями. Абердинский полигон, февраль 1942 г.

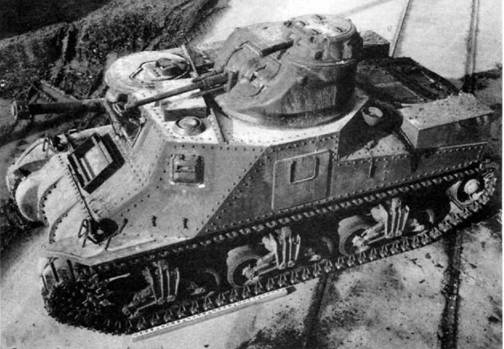

Средний танк М3А5 во время испытаний на Абердинском полигоне в декабре 1942 г. Машина поздних выпусков с вентилятором на крыше отделения управления, заваренной бортовой дверью и стабилизаторами пушек

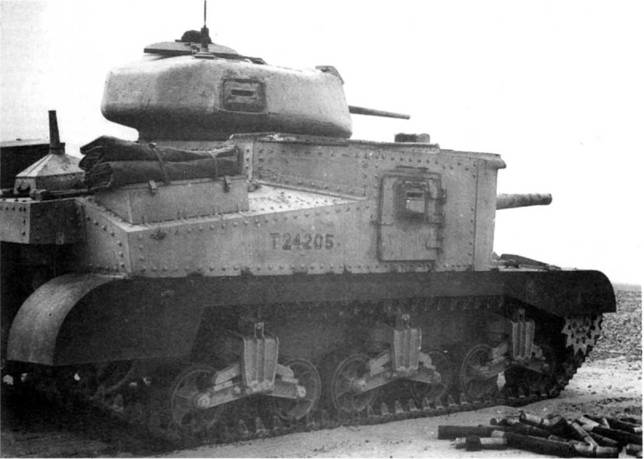

Танк "Генерал Грант" на боевой позиции в североафриканской пустыне. Стреляные 75-мм гильзы попросту выбрасывались через дверь в спонсоне

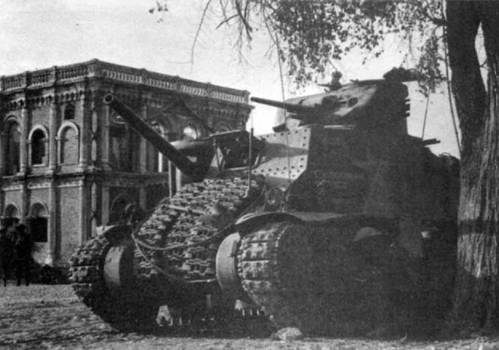

Танк М3 "Генерал Ли" из состава 150- го полка Королевского танкового корпуса на одной из улиц г. Мандалай. Бирма, 1945 г.


Кроме армии США, Великобритании и стран Содружества (Канады, Австралии и Индии) средние танки М3 поставлялись только Советскому Союзу. По американским данным в СССР в 1942 – 1943 гг. было отправлено 1386 танков М3, военной же приемкой ГБТУ Красной Армии было принято только 976 машин. Причем отправлялись только танки модификации М3, как с 75-мм пушками М2 со стабилизаторами и без них, так и с 75-мм пушками М3. В Красной Армии танк именовался М3с – М3 "средний". В Красной Армии танк приняли без восторга, уж больно архаичной для 1942 г. была его компоновка. Среди достоинств машины отмечалось мощное вооружение, просторное боевое отделение и хорошая подвижность по дорогам с твердым покрытием, среди недостатков – большие габаритные размеры, прожорливость и пожароопасность бензинового авиамотора, а кроме того невысокую проходимость по бездорожью и снегу из-за обрезиненных гусениц.

Отдельные машины этого типа использовались в советских танковых частях вплоть до конца 1944 г., а один М3с имелся в войсках Забайкальского фронта даже во время войны с Японией в августе 1945 г.

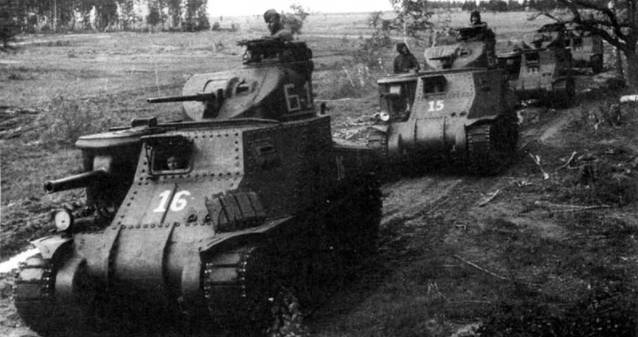

Колонна танков М3с 193-го отдельного танкового полка Красной Армии движется к передовой. Центральный фронт, июль 1943 г.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА М3

БОЕВАЯ МАССА, т: 27,921.

ЭКИПАЖ, чел.: 6-7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина ~ 6121 (с пушкой М3); 5639 (с пушкой М2), ширина – 2718, высота – 3124, клиренс – 432.

ВООРУЖЕНИЕ: 1 пушка М3 или М2 калибра 75 мм, 1 пушка М5 или Мб калибра 37 мм, 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.

БРОНИРОВАНИЕ, мм: лоб корпуса – 38…50,8, борт и корма – 38, крыша -12,7, днище – 12,7 – 25,4, башня – 22…50,8.

ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый, карбюраторный, четырехтактный, звездообразный, воздушного охлаждения; мощность 340 л.с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака – 152 мм.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0,61, ширина рва. м – 2,28, глубина брода, м – 1,06.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.
