Tancik АН-IV

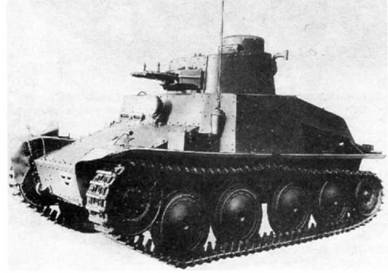

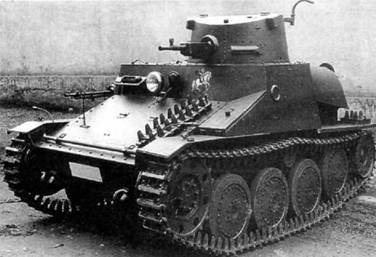

Малый танк AH-IV для Ирана (вверху). Малый танк AH-IV-R для Румынии (внизу)


Малый танк, по существу танкетка с вращающейся башней, разработанный чехословацкой фирмой CKD-Praga в 1935 г. Чехословацкой армией на вооружение не принят. Выпускался исключительно на экспорт в 1936 – 1950 гг.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

AH-IV – вариант для Ирана, корпус и башня клепаной конструкции. Вооружение состояло из тяжелого и легкого пулеметов калибра 7,92 мм, установленных в башне и корпусе. Огонь из пулемета, установленного в корпусе, вел механик-водитель. Двигатель RHP мощностью 55 л.с. В 1936 – 1937 гг. изготовлено 50 единиц.

AH-IVR – вариант для Румынии. Обозначение в румынской армии Carui de Recunoastere (разведывательный танк) R- 1. В 1937 – 1938 годах поставлено 35 единиц.

AH-IV-Sv – вариант для Швеции. Лицензия на производство приобретена Швецией 12 июля 1937 г. Вооружение состояло из двух спаренных пулеметов Karlskrona Ksp m/39 калибра 8 мм, установленных в башне. Двигатель Volvo FC мощностью 85 л.с. Боевая масса 4.68 т. Все танкетки оснащались командирской башенкой и радиостанцией. Обозначение в шведской армии Strv m/37. В 1938 г. фирма A.B. Oskarshamm Shipyard изготовила 48 единиц.

AH-IV-Hb – вариант для Эфиопии. Боевая масса 3,93 т. Вооружение: тяжелый пулемет ZB vz.37 и легкий пулемет ZB vz.26. Двигатель – дизель Tatra 114 мощностью 65 л.с. В 1949 – 1950 гг. изготовлено 20 единиц.

Танкетки AH-IV вместе с легкими танками TNH составляли основу танкового парка Ирана вплоть до 1950-х годов.

Танки R-1 предназначались для вооружения румынских кавалерийских частей, куда они начали поступать в 1939 г. Организационно каждая из шести румынских кавалерийских бригад (в марте 1942 г. преобразованы в дивизии) включала моторизованный кавалерийский полк, в разведывательном эскадроне которого имелось четыре R-1. Остальные машины находились либо в учебном центре кавалерии в г.Сибиу, либо придавались штабам соеди нений для разведки и связи.

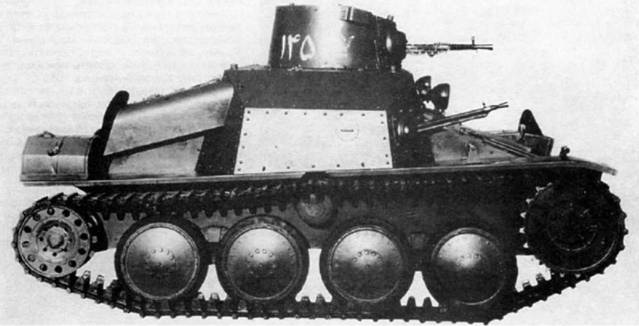

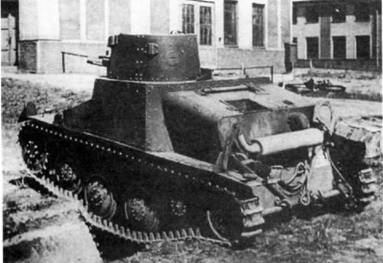

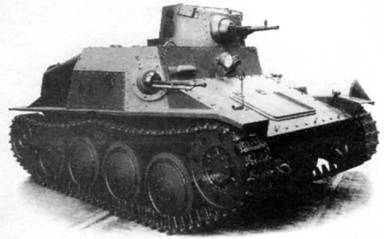

Сверху – вниз: малый танк АН-IV-R для Румынии, для Швеции (AH-IV-Sv) и для Эфиопии (AH-IV-Hb)


Танки R-1 принимали активное участие в боевых действиях на Восточном фронте: в Бессарабии, под Одессой, на Украине, в Крыму, на Кубани и под Сталинградом. Последние R-1 были подбиты или захвачены частями Красной Армии в 1944 г.

В Швеции танкетки Strv m/37 поступили на вооружение танковых батальонов двух королевских пехотных полков (Skaraborg и Soedermanland). На начало Второй мировой войны танкетка Strv m/37 была самой массовой боевой машиной шведской армии. В качестве учебных танкетки эксплуатировались в Швеции до конца 1950-х годов.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКЕТКИ R-1

БОЕВАЯ МАССА, т: 4,2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3200, ширина – 1815, высота – 1685, клиренс – 320.

ВООРУЖЕНИЕ: 1 пулемет ZB vz.35 калибра 7,92 мм, 1 пулемет ZB vz.30 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 3700 патронов БРОНИРОВАНИЕ, мм: лоб корпуса – 10, борт, корма – 8, крыша – 6, днище – 5, башня -12.

ДВИГАТЕЛЬ: Praga GOH, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 65 л.с.(47,8 кВт), рабочий объем 3912 см³ .

ТРАНСМИССИЯ: полуавтоматическая планетарная пятискоростная коробка передач Praga-Wilson R1H.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, сблокированных в две балансирные тележки, подвешенные на листовых полуэллиптических рессорах, один поддерживающий каток, направляющее колесо, ведущее колесо переднего расположения. СКОРОСТЬ МАКС., км/ч: 45. ЗАПАС ХОДА, км: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40; ширина рва, м – 1,5; высота стенки, м – 0,3; глубина брода, м – 0,8.

СРЕДСТВА СВЯЗИ: отсутствуют.
