Lehky tank TNH

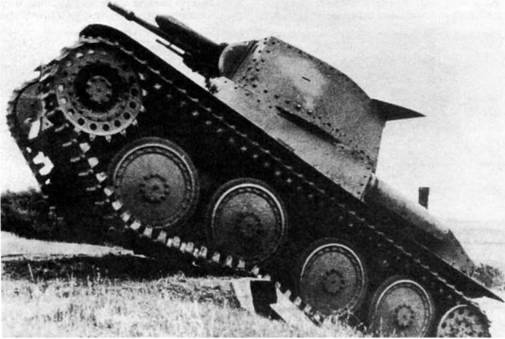

На фото вверху и внизу – легкий танк TNH



Легкий танк, разработанный фирмой CKD в 1935 г. для поставок на экспорт. В разных модификациях производился дочерним предприятием фирмы CKD в г. Слан и с 1935 по 1940 г.

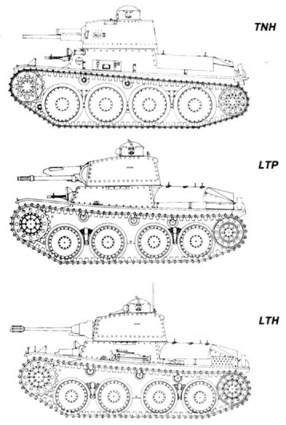

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

TNH – вариант для Ирана. Боевая масса 8.2 т, 37-мм пушка Skoda A4 BETA и два 7,92-мм пулемета ZB vz.35. Боекомплект; 60 артвыстрелов и 3000 патронов. Толщина брони 8-15 мм. Экипаж 4 человека. Карбюраторный 4-цилиндровый двигатель жидкостного охлаждения Praga TN

100 мощностью 100 л.с. при 2000 об/мин. Максимальная скорость до 38 км/ч. Запас хода 200 км. В 1935 – 1937 гг. изготовлено 50 единиц.

LTP – вариант для Перу. Боевая масса 6.3 т. 6-цилиндровый шведский бензомо- тор Scania-Vabis 1664 мощностью 125 л.с. при 2200 об/мин. Макс, скорость 40 км/ч. Запас хода 187 км. На танке устанавливалась 37-мм пушка Skoda A3, тяжелый пулемет ZB vz.35 и легкий пулемет ZB vz.30. Боекомплект: 54 выстрела и 2700 патронов. Экипаж 3 человека. Главным требованием была способность двигателя и его систем функционировать на высоте 4 тыс. м над уровнем моря. В 1937 – 1938 гг. изготовлены 24 единицы.

LTH – вариант для Швейцарии. Разработан по швейцарскому заказу, заключенному 16 декабря 1937 г. От LTP отличался более мощным бронированием, достигавшем 32 мм, двигателем и вооружением.

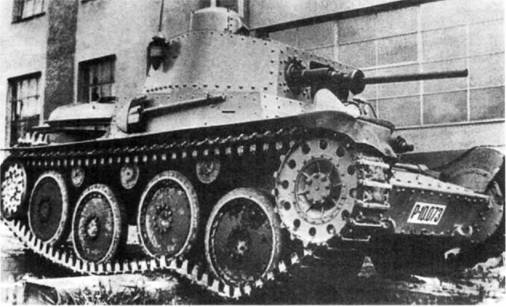

Легкий танк LTP время заводских испытаний


Первые 12 танков должны были поступить из Чехословакии в собранном состоянии с двигателями Scania-Vabis 1664, но без вооружения. Следующие 12 машин (всего было заказано 24 танка) – разобранными и а процессе сборки швейцарцы должны были установить на них свои дизели, Saurer-Arbon СТ1 мощностью 125 л.е., который позволял 7,7-т боевой машине развивать максимальную скорость 45 км/ч, 24-мм пушки Oerlikon М.38 с начальной скоростью снаряда 930 м/с и 8-мм пулеметы Maxim М.38. В 1938 – 1939 гг. изготовлены 24 единицы.

LLT – вариант для Литвы. Представлял собою LTH, вооруженный 20-мм автоматической пушкой Oerlikon и двумя пулеметами Maxim. Весь заказ – 21 танк LLT – был готов в июле 1940 г. После вхождения Литвы в состав Советского Союза заказ аннулировали. 26 августа 1940 г. всю партию купила словацкая армия, правда с условием, что вооружение на танки будет установлено аналогичное танку LT vz.38, то есть 37-мм пушка и два пулемета . Для этого требовалось переделать лобовую часть башни, поэтому танки, получившие обозначение LT vz.40 (LT-40, LTS-40) поступили в войска только с пулеметным вооружением и лишь спустя некоторое время получили пушки.

Танк LT vz.40 в целом был идентичен по конструкции танку LT vz.38, имея некоторые отличия в форме башни и командирской башенки, а также в отдельных деталях корпуса и ходовой части.

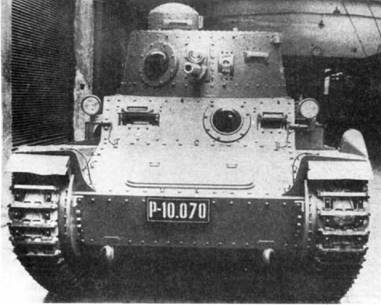

Легкий танк LTP во дворе завода перед отправкой в Перу. Вооружение на машине не установлено

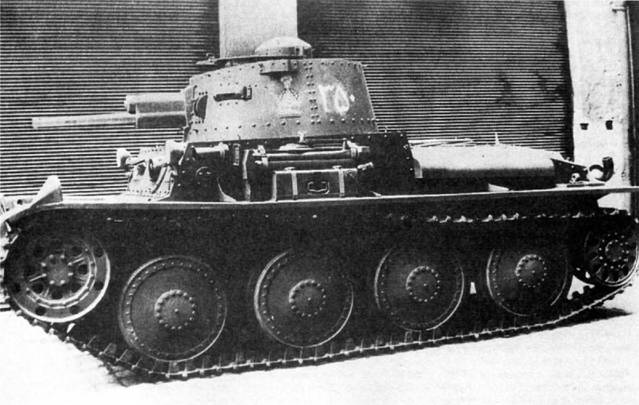

Легкий танк LTH во время заводских испытаний


Первый прототип TNH был представлен иранской закупочной комиссии, возглавляемой генералом Исмаилом Ханом, в первых числах сентября 1935 г., а уже 10 сентября последовал заказ на 50 таких танков. Их изготовлением занималось дочернее предприятие фирмы CKD в г.Слани. Готовые боевые машины по железной дороге отправлялись в Гамбург, а оттуда – морем в Иран. Последняя партия прибыла в Тегеран в мае 1937 г. Поскольку вооружение для них было заказано отдельно и его доставка запаздывала, ввести в строй все танки удалось только в ноябре. Демонстрация TNH широкой публике состоялась в Тегеране 22 февраля 1938 г.

Танки TNIH состояли на вооружении 1-й и 2-й иранских танковых дивизий (по 25 шт. в каждой), в формировании которых приняли участие чехословацкие офицеры. Иранское руководство хотело приобрести еще до 100 танков типа TNH и для этого возможного заказа CKD разработала усовершенствованную версию – TNHPS. Но этим планам помешала немецкая оккупация. TNH использовались в Иране вплоть до 1957 г., при этом их единственной модернизацией стала установка в 1940 г. немецких радиостанций Telefunken.

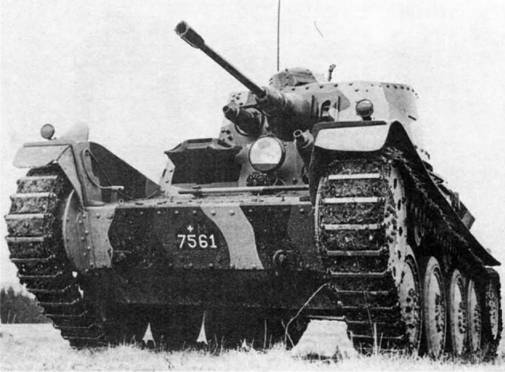

Легкий танк Pz.39 швейцарской армии (слева и внизу). Обращают на себя внимание характерные детали внешнего облика боевой машины: маска грушевидной формы и дульный тормоз 24-мм пушки

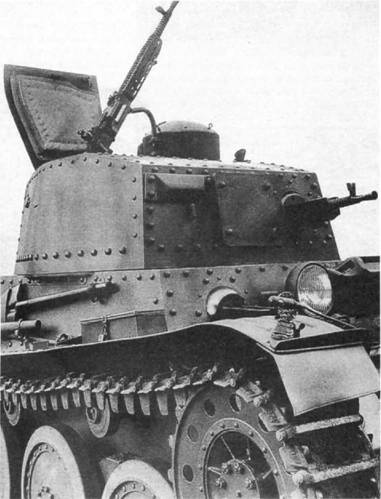

Легкий танк LT vz.40. с пулеметным вооружением. Амбразура пушки заглушена броневой заплаткой. У люка заряжающего установлен зенитный пулемет ZB vz.37

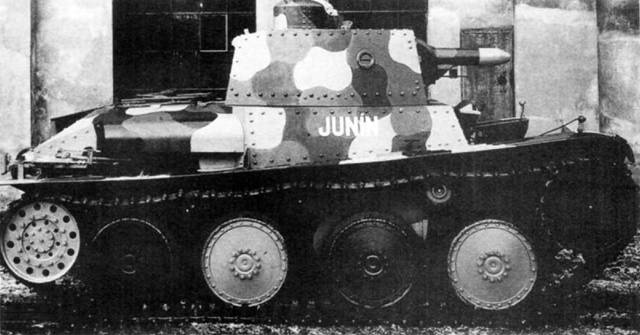

Выпуск серии танков для Перу был завершен к 8 августа 1938 г. Перуанская приемочная комиссия констатировала, что, несмотря на возрастание массы танка до 7,33 т, машину отличают хорошие проходимость и маневренность. Первым в Перу прибыл танк, названный "Лима". После сборки и регулировки узлов и агрегатов, проведенных специалистами фирмы CKD под руководством инженера Чевички, машину подвергли испытаниям на высоте 3725, а позднее – 4500 м над , уровнем моря.

Тем временем судьба остальных танков LTP, заказанных перуанцами, оказалась под вопросом. Дело в том, что после объявления в Чехословакии мобилизации в сентябре 1938 г. машины, предназначенные на экспорт, были реквизированы чехословацкой армией. Вскоре, однако, это решение отменили, и 4 ноября 1938 г. отправка танков за океан возобновилась.

Свою службу в перуанской армии танки LTP, переименованные в Tanque 38/39, начали с участия в военном перевороте. В полном же составе танковый батальон принял участие в параде в Лиме 7 июня 1939 г. Перуанский пример оказался заразительным. В 1938 г. интерес к боевым машинам фирмы CKD проявили Боливия. Бразилия, Колумбия, Парагвай, Уругвай и Аргентина. Вторая мировая война внесла коррективы в эти планы.

Тем не менее, Перу в 1946 г. собиралась закупить еще 24 машины этого типа, поскольку, по мнению военных, они были лучше американских "стюартов". Готовых танков в Чехословакии тогда уже не нашлось, а вот поставки запчастей продолжались вплоть до 1950 г.

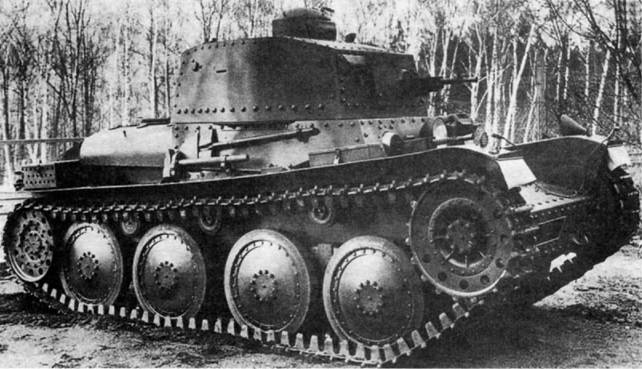

Легкий танк LT vz.40. с пулеметным вооружением


Танк LTH в Швейцарии получил обозначение Panzerwagen 39. Этими машинами были вооружены танковые роты в трех легких бригадах альпийской республики. Танки эксплуатировались вплоть до 1950 г.

Танки LT vz.40 входили в состав "быстрой группы" словацкой армии и участвовали в нападении на СССР. Семь танков были потеряны в летних боях 1941 г. Словацкая охранная дивизия, дислоцировавшаяся на Украине в августе 1942 г., получила роту из семи боевых машин этого типа. Смешанная рота из шести Pz.38(t) и шести LT-40 воевала на Кавказе в октябре 1942 г. В ходе советского наступления весной 1943 г. почти все эти танки были потеряны. В составе отдельного механизированного полка 15 танков этого типа принимали участие в Словацком национальном восстании осенью 1944 г.

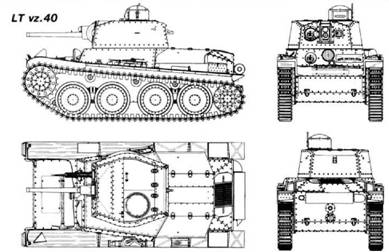

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА LT-40

БОЕВАЯ МАССА, т:7,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4200, ширина – 2150, высота – 2160, клиренс – 360.

ВООРУЖЕНИЕ: 1 пушка Skoda А7 калибра 37 мм, 2 пулемета ZB vz.37 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 66 выстрелов, 3000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 25, борт – 15, корма – 12, крыша – 10, днище – 8, башня – 15…25.

ДВИГАТЕЛЬ: Praga TNHPS, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 126 л.с. (93,1 кВт) при 2200 об/мин, рабочий объем 7750 см.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростнав планетарная коробка передач Praga-Wilson, бортовые фрикционы, бортовые передачи

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, три поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо; в каждой гусенице 93 трака шириной 293 мм.

СКОРОСТЬ МАКС., км/ч: 47.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: ширина рва, м – 1,9, высота стенки, м – 0,8, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция vz.37 или Fu 5.
