Lehky tank LT vz. 38

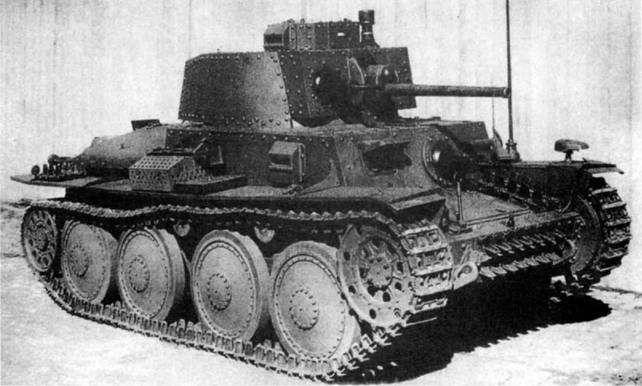

Легкий танк Pz.38(t) Ausf.F. 1941 r.


Легкий танк, разработанный фирмой CKD для чехословацкой армии в 1938 г, в развитие конструкций танков TNH, LTP и LTH, поставлявшихся на экспорт, Получил армейское обозначение LT vz. 38. Серийное производство началось только в 1939 г., уже после немецкой оккупации, под индексом Pz.38(t). С 1939 по 1942 г. заводами ВММ (Bцhmisch – Mahrische – Maschinenfabrik) – такое название получила фирма CKD – было выпущено 1414 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Pz.38(t) А – танки полностью идентичные тем, что предназначались для чехословацкой армии. Двигатель Praga ЕРА мощностью 125 л.с. Вооружение: 37-мм пушка KwK А7 и два пулемета Бронирование 10 – 25 мм. Танк имел две антенны: штыревую и поручневую. закрепленную на левом борту корпуса. Радиостанция немецкого образца. Экипаж 4 чел. Изготовлено 150 единиц.

Pz.38(t) В – ликвидирована поручневая антенна, установлена фара Notek. Изготовлено 110 единиц.

Pz.38(t) С – чешская антенна заменена немецкой, введены другие мелкие изменения. Изготовлено 110 единиц

Pz.38(t) D – введен прямой лобовой лист корпуса. На части танков лобовая

броня была доведена до 50 мм. Вооружение, двигатель, ходовая часть – без изменений. Изготовлено 105 единиц.

Pz.38(t) Е – вариант D с увеличенной толщиной брони (лоб корпуса и башни – 50 мм, борта корпуса и башни – 30 мм). Боевая масса 10,14 т. На левой надгусеничной полке смонтирован ящик ЗИП большого размера. Изготовлено 275 единиц.

Pz.38(t) F – идентичен по конструкции варианту Е. Введены кронштейны для крепления канистр с топливом. Изготовлено 250 единиц.

Pz.38(t) G – последняя серийная модификация От варианта Е отличалась цельным лобовым листом корпуса и отсутствием ящика ЗИП. Изготовлено 306 единиц.

Pz.38(t) S – экспортный вариант. По конструкции идентичен моделям А – С, за исключением 50-мм лобовой брони, Предназначался для Швеции, но поставлен не был Изготовлено 90 единиц.

Pz.Bef.38(t) – несколько десятков танков модификаций В – G были переоборудованы в командирские танки Panzerbefehlswagen 38(t). Курсовые пулеметы демонтированы (отверстие под шаровую установку заглушено круглой бронекрыш- кой), вместо пушки установлен деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового – Fu 5 и Fu 8. Первые оснащались штыревыми антеннами, вторые штыревыми и поручневыми.

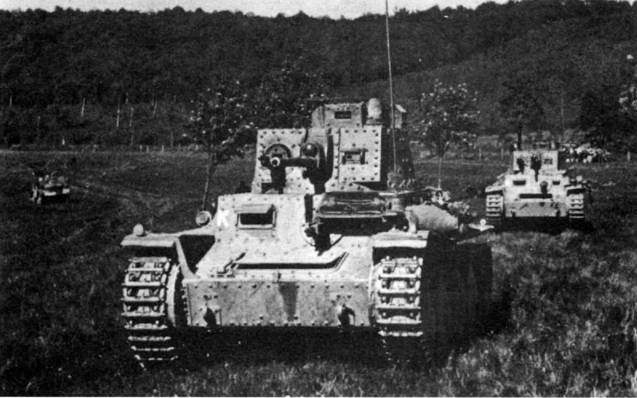

Pz.38(t) Ausf.A 7-и танковой дивизии во Франции. Май 1940 г.


Aufklarungspanzer 38(t) – разведывательный танк. Изготавливался путем переделки линейных танков Pz.38(t), снятых с вооружения. Двигатель Praga АЕ мощностью 160 л.с. Корпус – клепаный, башня – сварная, многогранная, открытая сверху. Вооружение: пушка KwK 38 калибра 20 мм и пулемет MG 42. Боекомплект: 300 выстрелов и 1500 патронов. Изготовлено 70 единиц.

Танки LTvz.38 были формально приняты на вооружение, но в подразделения чехословацкой армии поступить не успели – 15 марта 1939 г. Чехию и Моравию оккупировали немецкие войска. Новым заказчиком этих боевых машин стал гитлеровский Вермахт. К августу 1939 г. танками Pz.38(t) укомплектовали 67-й танковый батальон 3-й легкой дивизии Вермахта, которая накануне Польской кампании входила в состав 15-го легкого корпуса 10-й полевой армии группы армий "Юг". Всего к началу Второй мировой войны фирма ВММ изготовила 78 Pz,38(t), 57 из них поступили в 67-й батальон.

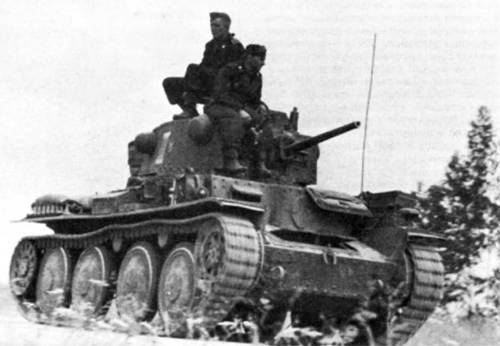

Pz.38(t) Ausf.B из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 г. Судя по отсутствию курсового пулемета это командирская машина


Рж.ЭВЦ) Ausf.G из состава 20-й танковой дивизии Вермахта. Восточный фронт, июль 1941 г.


После завершения боевых действий в Польше все легкие дивизии Вермахта переформировали в танковые. 3-я легкая дивизия стала В-й танковой, а 67-й танковый батальон развернули в 10-й танковый полк. Накануне Французской кампании (операций "Гелб") танки Pz,38(t) имелись в составе двух немецких танковых дивизий – 7-й и 8-й. По состоянию на 10 мая 1940 г в 7-й танковой дивизии насчитывалось 34 танка Pz.I , 68 Pz.II, 91 Pz,38(t). 24 Pz.IV и 8 Pz Bef,38(t) В 8-й танковой дивизии – 58

Pz.II, 116 Pz.38(t), 23 Pz.IV и 15 Pz Bef.38(t) За время Французской камлании потери 7- й и 8-й танковых дивизий в чехословацких боевых машинах составили 54 единицы, из них шесть танков были потеряны безвозвратно.

В апреле 1941 г. танки Pz.38(t) 8-й танковой дивизии приняли участие в операции "Марита" – нападении на Грецию и Югославию. Дивизия наступала с территории Австрии и Венгрии и действовала в основном в Хорватии, население которой встречало немцев как освободителей Окончание боев на Балканах, последовавшее 27 апреля после капитуляции Греции, 8-я танковая встретила в Сараево. За время операции дивизия потеряла семь танков.

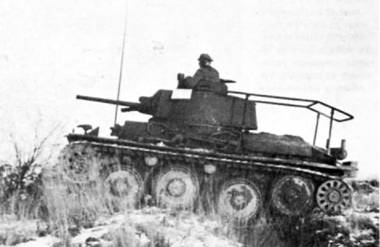

Вверху – командирский танк Pz.Bef.38(t). Слева – танки Pz.38(t) Ausf.S словацкой армии во время тактических занятий

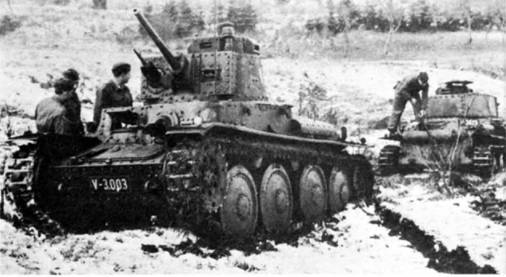

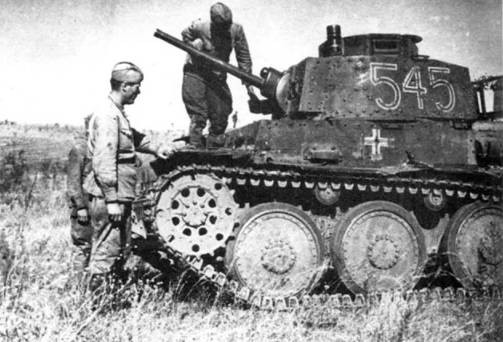

Красноармейцы осматривают подбитый танк Pz.38(t) Ausf.G. Июль 1941 г.


В операции "Барбаросса" принимали участие 17 немецких танковых дивизий. Шесть из них были вооружены чехословацкими танками: 6-я танковая – Pz.35(t), остальные – Pz.38(t). Pz.38(t) составляли 17% (660 единиц, включая командирские) танкового парка Германии того периода. Четыре танковых дивизии (7-я, 12-я, 19-я и 20-я) входили в состав 3-й танковой группы генерала Гота (группа армий "Центр"), 8-я танковая действовала в составе 4-й танковой группы генерала Гёпне- ра (группа армий "Север"). Общие же потери Вермахта в танках Pz.38(t) за 1941 г. составили 796 единиц.

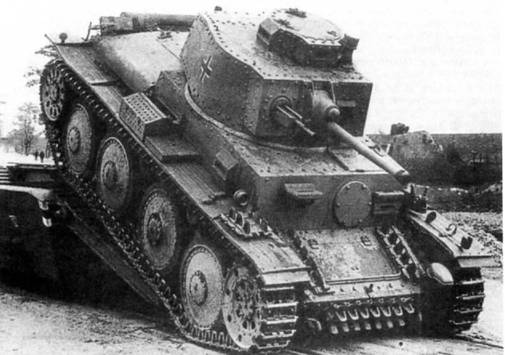

Легкий танк Pz.38(t) Ausf.G съезжает с платформы немецкого бронепоезда. По ненадобности на таких машинах установка курсового пулемета изымалась

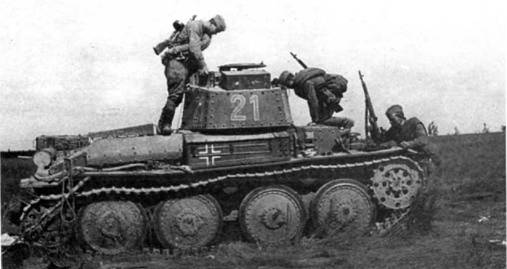

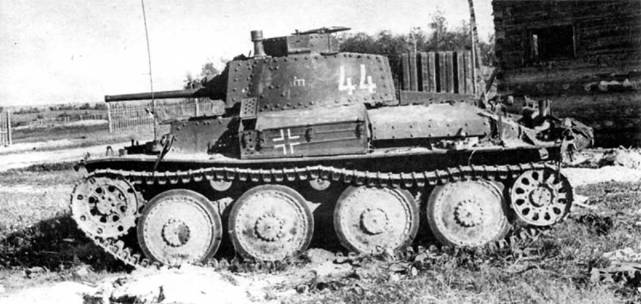

Красноармейцы осматривают захваченный немецкий танк Pz.38(t) Aus f. F. 1942 г.


В начале 1942 г. основная масса танков этого типа была объединена во вновь сформированную 22-ю танковую дивизию. Она воевала в Крыму, а затем в приволжских степях. В ноябре в ходе боев в районе г.Калач-на-Дону дивизия была разгромлена. В 1943- 1944 гг. оставшиеся е строю танки 38(t) использовались главным образом в полицейских и учебных целях.

С весны 1940-го до начала 1941 г. словацкая армия получила 37 танков Pz.38(t) Ausf.S. Все они вошли в состав так назы ваемой "быстрой группы", развернутой 8 июля 1941 г. в "быструю бригаду" – единственное моторизованное соединение словацкой армии, принявшее участие в операции "Барбаросса", Словацкая охранная дивизия, воевавшая против партизан на Украине, в апреле 1943 г. получила роту из пяти LT-38. Эти танки участия в боях не принимали, а использовались главным образом для охраны штаба дивизии.

Очередную партию из 58 машин словаки заказали в июне 1943 г. Однако немцы передали им только 37 танков разных модификаций, по-видимому из числа проходивших ремонт. Эти машины находились на территории Словакии и впервые пошли в бой только в августе 1944 г., когда началось Словацкое национальное восстание. Правда воевали они уже с немецкими войсками и почти все были уничтожены.

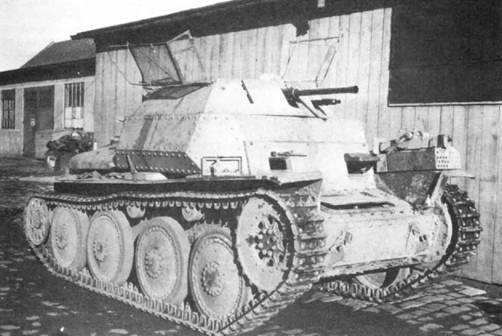

Разведывательный танк Aufklarungspanzer 38(t) во дворе завода ВММ в Праге


Легкие танки Pz.38(t) венгерской армии


Башня Pz.38(t) Ausf.G крупным планом

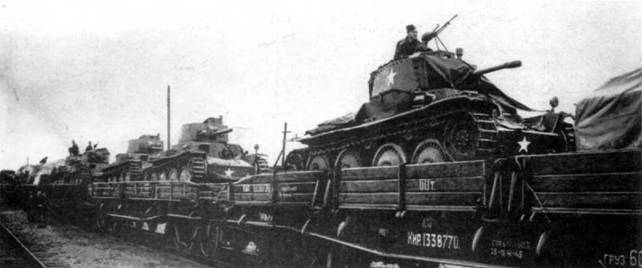

Трофейные Pz.38(t) после ремонта и замены пулеметов на отечественные активно использовались частями Красной Армии. На фото – эшелон с трофейными танками направляется на фронт. Август 1942 г.


В Румынию единственная крупная партия танков Pz.38(t) – 50 единиц – была поставлена в 1943 г. в рамках программы восполнения потерь, понесенных румынскими танковыми частями под Сталинградом.

Болгарская армия получила первые танки Pz.38(t) в период с сентября 1943 по февраль 1944 г., на который пришлись наиболее массовые поставки немецкой техники. Среди прочих боевых машин было получено и 10 Pz-38(t), которые принимали участие в противопартизанских операциях в Македонии. Следует отметить, что Pz.38(t) эксплуатировались в Болгарии и некоторое время после окончания Второй мировой войны.

В октябре 1941 г. в Венгрии была сформирована 1-я бронетанковая дивизия. Когда в 1942 г. дивизия отправилась на Восточный фронт в ее 30-м танковом полку наряду с 19 венгерскими танками "Толди" насчитывалось 89 танков Pz.38(t). В общей сложности Венгрия получила от Германии 111 боевых машин этого типа – 105 линейных танков и шесть командирских. Большинство из них ждал печальный конец – 1-я бронетанковая дивизия, попавшая под молот советского наступления под Сталинградом, была полностью уничтожена.

Aufklarungspanzer 38(t) поступили на вооружение нескольких танковых дивизий, в том числе – 2-й танковой, действовавшей на Западном фронте. Несколько таких машин стали трофеями союзных войск.

На базе Pz.38(t) строились самоходно- артиллерийские установки, командирские и разведывательные танки, тягачи для подвоза боеприпасов.

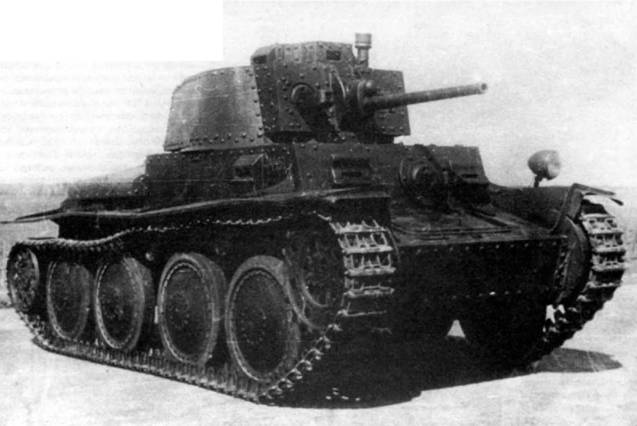

Легкий танк Pz.38(t) Ausf.G на НИБТПолигоне в Кубинке. 1946 г.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.38(t) AusF.G.

БОЕВАЯ МАССА, т: 9.7

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм- длина – 4610, ширина – 2135, высота – 2252, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка KwK А7 L/42 калибра 37 мм, 2 пулемета MG 37(t) калибра 7.92 мм.

БОЕКОМПЛЕКТ. 72 артвыстрела, 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 50; борт – 30; корма – 12; крыша – 10; днище – 8; башня-15-50.

ДВИГАТЕЛЬ- Praga ЕРА. 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 125 л.с. (92 кВт) при 2000 об/мин., рабочий объем 7754 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), дифференциал, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, два поддерживающих катка, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм, шаг трака 104 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 28,7; ширина рва, м – 2,1; высота стенки, м – 0,8, глубина брода, м – 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
