Легкие танки


Легкий танк l-60 (strv m/38 – Strv m/40)


Самый массовый танк шведской разработки периода Второй мировой войны. Создан фирмой Landsverk AB. Находился в серийном производстве с 1939 по 1941 г, Изготовлено 216 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

m/38 (L-60S) – базовая модель. Корпус в основном сварной, с незначительным применением клепки. Башня сварная. Вооружение: спаренная установка 37-мм пушки Bofors и 8-мм пулемета, зенитный пулемет. Боевая масса 8,5 т. Экипаж 3 человека. Изготовлено 16 единиц.

m/39 (L-60S II) – раздельна я установка в лобовом листе башни 37-мм пушки и двух 8-мм пулеметов. Изготовлено 20 единиц.

m/40L (L-60S III) – увеличена мощность двигателя и толщина брони. Изготовлено 100 единиц.

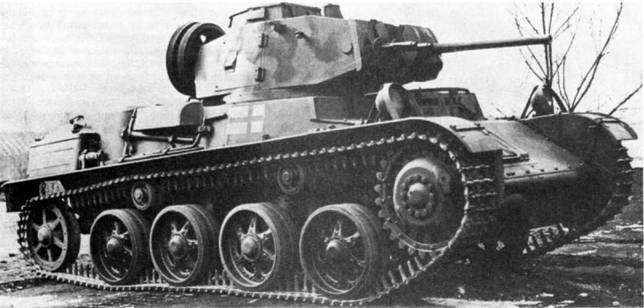

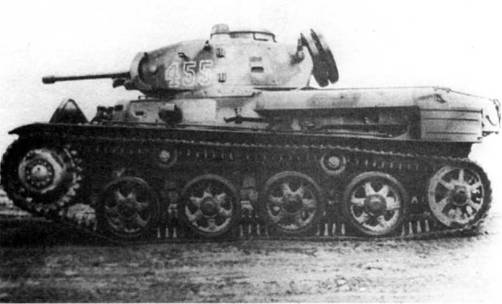

Легкий танк m/40L (слева и вверху)

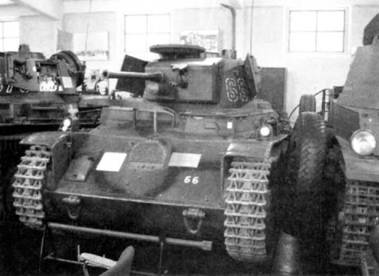

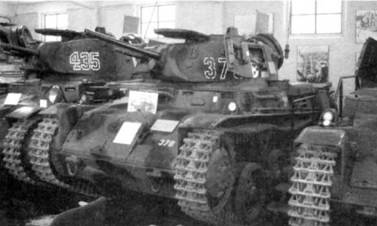

Легкие ганки семейства L-60 в шведском танковом музее. Сверху – вниз: т/38, m/40L и т/40К m/40К (L-60 V) – увеличена толщина брони. Двигатель мощностью 162 л.с. Боевая масса 10,9 т. Изготовлено 80 единиц.


Танки Strv m/38 поступили на вооружение в 1939 г. одновременно с танкеткой Strv m/37 и в те же пехотные полки. Боевые машины семейства L-60, вместе с лицензионными чехословацкими Strv m/41, в последующие годы составляли основу танковых частей шведской армии и эксплуатировались до середины 1950-х гг. Несколько танков было продано Доминиканской Республике, где они прослужили до середины 1960-х.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Strv m/40L

БОЕВАЯ МАССА, т: 9,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4900. ширина – 2110. высота – 2080, клиренс – 350.

ВООРУЖЕНИЕ: 1 пушка Bofors калибра 37 мм, 2 пулемета т/39 калибра 8 мм.

ПРИБОРЫ ПРИЦЕЛИ8АНИЯ: перископический прицел .

БРОНИРОВАНИЕ, мм: макс. 24.

ДВИГАТЕЛЬ: Scanra-Vabis, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 142 л.С. (104,5 кВт).

ТРАНСМИССИЯ: главный фрикцион сухого трения, планетарная пятискоростная коробка передач, блокируемый дифференциал, бортозые фрикционы.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, два поддерживающих катка, ведущее колесо переднего расположения; подвеска – индивидуальная торсионная.

СКОРОСТЬ МАКС, км/ч: 48. ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40; высота стенки, м – 0,61; ширина рва, м -1,68; глубина брода, м – 0,7.

СРЕДСТВА СВЯЗИ: радиостанция TeSefunken.
