Легкий танк Strv m/41

Разработан чехословацкой фирмой CKD в 1939 г. под обозначением TNH-Sv как экспортный вариант легкого танка LT vz. 38. В 1940 г, фирма ВММ (бывшая CKD) изготовила 90 танков, конфискованных Вермахтом. 23 ноября 1940 г. Швеция приобрела лицензию на производство танка, В 1941 – 1943 гг. фирма Scania- Vabis изготовила 220 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

m/41 SI – по конструкции и компоновке практически идентичен танку LT vz. 38 (Pz.Kpfw. 38(t)). Использованы вооружение и силовая установка шведского производства. Несколько изменена форма ниши башни, в которой размещена радиостанция. Изготовлено 116 единиц

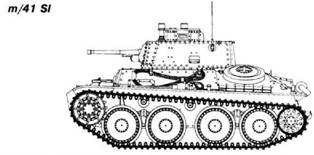

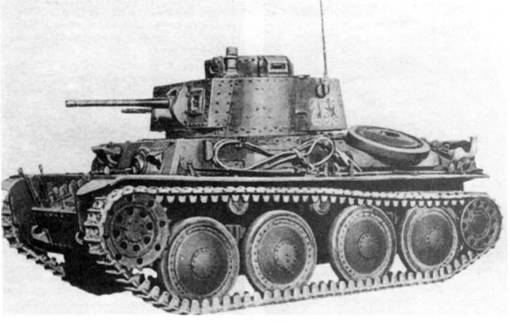

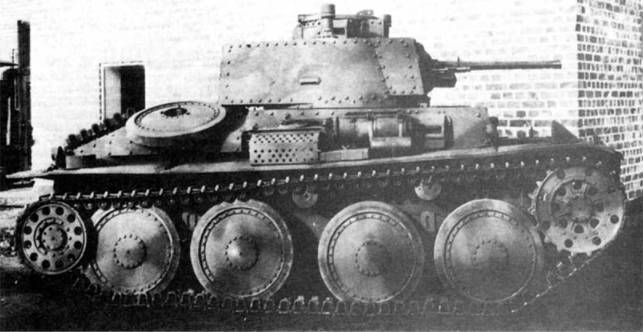

Легкий танк m/41SI (слева и вверху)

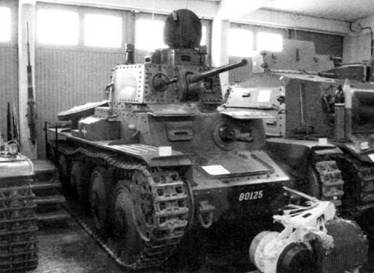

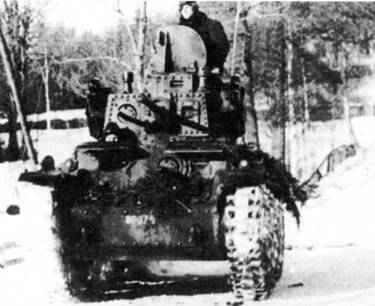

Легкий танк m/41 Sil (в центре). Хорошо видны блоки дымовых гранатометов, установленные по бортам башни. Танк m/41 SI в шведском танковом музее (нижний снимок)


m/41 Sil – двигатель Scania-Vabis L- 603-2 мощностью 160 л,с., удлиненный корпус, наклонные борта башни. Габаритные размеры: 4600x2140x2350 мм. Боевая масса 11 т. Запас хода 230 км. Из готовлено 104 единицы.

Танки Strv m/41 SI поступили на вооружение 3-го танкового полка, развернутого в 1943 г. в 10-ю бригаду. 104 танка второй серии получил 4-й танковый полк.

Чехословацкие лицензионные танки эксплуатировались до 1957 г., после чего были выведены в резерв. В 1960 – 1963 гг. шасси боевых машин послужило базой при изготовлении бронетранспортеров Pbv 301, которые в свою очередь находились на вооружении шведской армии до середины 1970-х гг. Демонтированные танковые башни по сей день используются в качестве огневых точек в системе шведской береговой и аэродромной обороны.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Strv m/41 SI

БОЕВАЯ МАССА, т: 10,5.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4540, ширина – 2140, высота – 2350, клиренс – 400. ВООРУЖЕНИЕ: 1 пушка Bofors Stvr-K m/38 калибра 37 мм, 2 пулемета KsP m/39 калибра 8 мм.

БОЕКОМПЯЕКТЮО выстрелов, 4000 патронов,

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: 8…50.

ДВИГАТЕЛЬ: Scania-Vabis 1664/13, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 145 л.с. (107,2 кВт) при 2300 об/мин, рабочий объем 7750 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная планетарная коробка передач Praga- Wilson, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, три поддерживающих кзтка, ведущее колесо переднего расположения, направляющее колесо.

СКОРОСТЬ МАКС, км/ч: 43.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. – 45; ширина рва, м – 1,8; высота стенки, м – 0,8; глубина брода, м – 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Telefunken.
